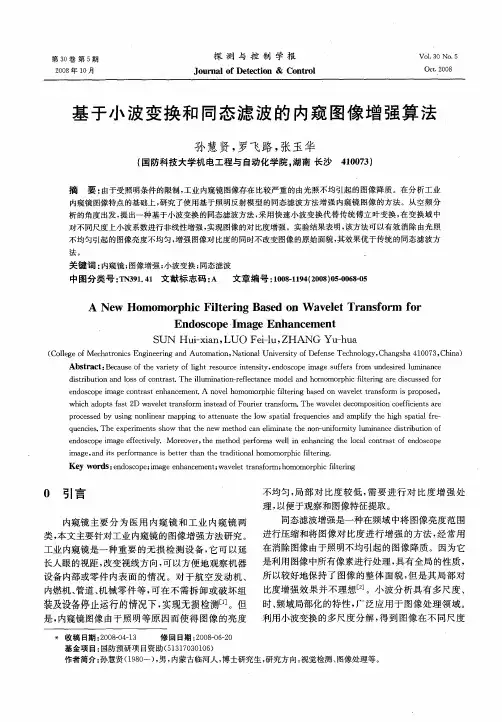

基于小波变换和同态滤波的内窥图像增强算法　

孙慧贤，罗飞路，张玉华　

（国防科技大学机电工程与自动化学院，湖南长沙４１００７３）　

摘　要：由于受照明条件的限制，工业内窥镜图像存在比较严重的由光照不均引起的图像降质。在分析工业　内窥镜图像特点的基础上，研究了使用基于照明反射模型的同态滤波方法增强内窥镜图像的方法。从空频分　析的角度出发，提出一种基于小波变换的同态滤波方法，采用快速小波变换代替传统傅立叶变换，在变换域中　对不同尺度上小波系数进行非线性增强，实现图像的对比度增强。实验结果表明，该方法可以有效消除由光照　不均匀引起的图像亮度不均匀，增强图像对比度的同时不改变图像的原始面貌，其效果优于传统的同态滤波方　法。　一　关键词：内窥镜；图像增强；小波变换；同态滤波　中图分类号：ＴＮ３９１．４１文献标志码：Ａ　文章编号：１００８—１１９４｛２００８）０５—００６８—０５　

Ａ　Ｎｅｗ　Ｈｏｍｏｍｏｒｐｈｉｃ　Ｆｉｌｔｅｒｉｎｇ　Ｂａｓｅｄ　ｏｎ　Ｗａｖｅｌｅｔ　Ｔｒａｎｓｆｏｒｍ　ｆｏｒ　

Ｅｎｄｏｓｃｏｐｅ－Ｉｍａｇｅ　Ｅｎｈａｎｃｅｍｅｎｔ　

ＳＵＮ　Ｈｕｉ—Ｍａｎ，ＬＵＯ　Ｆｅｉ—ｌｕ，ＺＨＡＮＧ　Ｙｕ－ｈｕａ　

（Ｃｏｌｌｅｇｅ　ｏｆ　Ｍｅｃｈａｔｒｏｎｉｃｓ　Ｅｎｇｉｎｅｅｒｉｎｇ　ａｎｄ　Ａｕｔｏｍａｔｉｏｎ，Ｎａｔｉｏｎａｌ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ｄｅｆｅｎｓｅ　Ｔｅｃｈｎｏｌｏｇｙ，Ｃｈａｎｇｓｈａ　４１００７３，Ｃｈｉｎａ）　Ａｂｓｔｒａｃｔ：Ｂｅｃａｕｓｅ　ｏｆ　ｔｈｅ　ｖａｒｉｅｔｙ　ｏｆ　ｌｉｇｈｔ　ｒｅｓｏｕｒｃｅ　ｉｎｔｅｎｓｉｔｙ，ｅｎｄｏｓｃｏｐｅ　ｉｍａｇｅ　ｓｕｆｆｅｒｓ　ｆｒｏｍ　ｕｎｄｅｓｉｒｅｄ　ｌｕｍｉｎａｎｃｅ　ｄｉｓｔｒｉｂｕｔｉｏｎ　ａｎｄ　ｌｏｓｓ　ｏｆ　ｃｏｎｔｒａｓｔ．Ｔｈｅ　ｉｌｌｕｍｉｎａｔｉｏｎ－ｒｅｆｌｅｃｔａｎｃｅ　ｍｏｄｅｌ　ａｎｄ　ｈｏｍｏｍｏｒｐｈｉｃ　ｆｉｌｔｅｒｉｎｇ　ａｒｅ　ｄｉｓｃｕｓｓｅｄ　ｆｏｒ　ｅｎｄｏｓｃｏｐｅ　ｉｍａｇｅ　ｃｏｎｔｒａｓｔ　ｅｎｈａｎｃｅｍｅｎｔ．Ａ　ｎｏｖｅｌ　ｈｏｍｏｍｏｒｐｈｉｃ　ｆｉｌｔｅｒｉｎｇ　ｂａｓｅｄ　ｏｎ　ｗａｖｅｌｅｔ　ｔｒａｎｓｆｏｒｍ　ｉｓ　ｐｒｏｐｏｓｅｄ，　ｗｈｉｃｈ　ａｄｏｐｔｓ　ｆａｓｔ　２Ｄ　ｗａｖｅｌｅｔ　ｔｒａｎｓｆｏｒｍ　ｉｎｓｔｅａｄ　ｏｆ　Ｆｏｕｒｉｅｒ　ｔｒａｎｓｆｏｒｍ．Ｔｈｅ　ｗａｖｅｌｅｔ　ｄｅｃｏｍｐｏｓｉｔｉｏｎ　ｃｏｅｆｆｉｃｉｅｎｔｓ　ａｒｅ　ｐｒｏｃｅｓｓｅｄ　ｂｙ　ｕｓｉｎｇ　ｎｏｎｌｉｎｅａｒ　ｍａｐｐｉｎｇ　ｔｏ　ａｔｔｅｎｕａｔｅ　ｔｈｅ　ｌｏｗ　ｓｐａｔｉａｌ　ｆｒｅｑｕｅｎｃｉｅｓ　ａｎｄ　ａｍｐｌｉｆｙ　ｔｈｅ　ｈｉｇｈ　ｓｐａｔｉａｌ　ｆｒｅ—　ｑｕｅｎｃｉｅｓ．Ｔｈｅ　ｅｘｐｅｒｉｍｅｎｔｓ　ｓｈｏｗ　ｔｈａｔ　ｔｈｅ　ｎｅｗ　ｍｅｔｈｏｄ　ｃａｎ　ｅｌｉｍｉｎａｔｅ　ｔｈｅ　ｎｏｎ－ｕｎｉｆｏｒｍｉｔｙ　ｌｕｍｉｎａｎｃｅ　ｄｉｓｔｒｉｂｕｔｉｏｎ　ｏｆ　ｅｎｄｏｓｃｏｐｅ　ｉｍａｇｅ　ｅｆｆｅｃｔｉｖｅｌｙ．Ｍｏｒｅｏｖｅｒ，ｔｈｅ　ｍｅｔｈｏｄ　ｐｅｒｆｏｒｍｓ　ｗｅｌｌ　ｉｎ　ｅｎｈａｎｃｉｎｇ　ｔｈｅ　ｌｏｃａｌ　ｃｏｎｔｒａｓｔ　ｏｆ　ｅｎｄｏｓｃｏｐｅ　ｉｍａｇｅ，ａｎｄ　ｉｔｓ　ｐｅｒｆｏｒｍａｎｃｅ　ｉｓ　ｂｅｔｔｅｒ　ｔｈａｎ　ｔｈｅ　ｔｒａｄｉｔｉｏｎａｌ　ｈｏｍｏｍｏｒｐｈｉｃ　ｆｉｌｔｅｒｉｎｇ．　Ｋｅｙ　ｗｏｒｄｓ：ｅｎｄｏｓｃｏｐｅ；ｉｍａｇｅ　ｅｎｈａｎｃｅｍｅｎｔ；ｗａｖｅｌｅｔ　ｔｒａｎｓｆｏｒｍ；ｈｏｍｏｍｏｒｐｈｉｃ　ｆｉｌｔｅｒｉｎｇ　

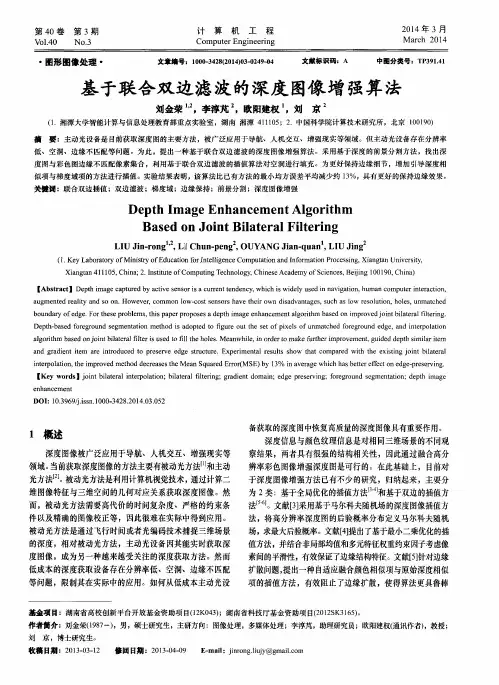

第４０卷　Ｖ＿ｏ１．４０　第３期　ＮＯ．３　计算机工程　Ｃｏｍｐｕｔｅｒ　Ｅｎｇｉｎｅｅｒｉｎｇ　２０１４年３月　Ｍａｒｃｈ　２０１４　・图形图像处理・　文章编号：１０００—３４２８（２０１４）０３—０２４９—０４　文献标识码：Ａ　中图分类号；ＴＰ３９１．４１　基于联合双边滤波的深度图像增强算法　刘金荣　，一，李淳苑　，欧阳建权　，刘京　（１．湘潭大学智能计算与信息处理教育部重点实验室，湖南湘潭４１１１０５；２．中国科学院计算技术研究所，北京１００１９０）　摘要：主动光设备是目前获取深度图的主要方法，被广泛应用于导航、人机交互、增强现实等领域。但主动光设备存在分辨率　低、空洞、边缘不匹配等问题。为此，提出一种基于联合双边滤波的深度图像增强算法。采用基于深度的前景分割方法，找出深　度图与彩色图边缘不匹配像素集合，利用基于联合双边滤波的插值算法对空洞进行填充。为更好保持边缘细节，增加引导深度相　似项与梯度域项的方法进行插值。实验结果表明，该算法比已有方法的最小均方误差平均减少约１３％，具有更好的保持边缘效果。　关健词：联合双边插值；双边滤波；梯度域；边缘保持；前景分割；深度图像增强　Ｄｅｐｔｈ　Ｉｍａｇｅ　Ｅｎｈａｎｃｅｍｅｎｔ　Ａｌｇｏｒｉｔｈｍ　Ｂａｓｅｄ　０ｎ　Ｊｏｉｎｔ　Ｂｉｌａｔｅｒａｌ　Ｆｉｌｔｅｒｉｎｇ　ＬＩＵ　Ｊｉｎ．ｒｏｎｇ　＇－，Ｌｉ［Ｃｈｕｎ．ｐｅｎｇ　，ＯＵＹＡＮＧ　Ｊｉａｎ．ｑｕａｎ　，ＬＩＵ　Ｊｉｎｇ　（１．Ｋｅｙ　Ｌａｂｏｒａｔｏｒｙ　ｏｆＭｉｎｉｓｔｒｙ　ｏｆＥｄｕｃａｔｉｏｎ　ｆｏｒ／ｎｔｅｌｌｉｇｅｎｃｅ　Ｃｏｍｐｕｔａｔｉｏｎ　ａｎｄ　Ｉｎｆｏｒｍａｔｉｏｎ　Ｐｒｏｃｅｓｓｉｎｇ，Ｘｉａｎｇｔａｎ　Ｕｎｉｖｅｒｓｉｔｙ，　Ｘｉａｎｇｔａｎ　４１１１０５，Ｃｈｉｎａ；２．Ｉｎｓｔｉｔｕｔｅ　ｏｆＣｏｍｐｕｔｉｎｇ　Ｔｅｃｈｎｏｌｏｇｙ，ＣｈｉｎｅｓｅＡｃａｄｅｍｙ　ｏｆＳｃｉｅｎｃｅｓ，Ｂｅｉｊｉｎｇ　１００１９０，Ｃｈｉｎａ）　［Ａｂｓｔｒａｃｔ］Ｄｅｐｔｈ　ｉｍａｇｅ　ｃａｐｔｕｒｅｄ　ｂｙ　ａｃｔｉｖｅ　ｓｅｎｓｏｒ　ｉｓ　ａ　ｃｕｒｒｅｎｔ　ｔｅｎｄｅｎｃｙ，ｗｈｉｃｈ　ｉｓ　ｗｉｄｅｌｙ　ｕｓｅｄ　ｉｎ　ｎａｖｉｇａｔｉｏｎ，ｈｕｍａｎ　ｃｏｍｐｕｔｅｒ　ｉｎｔｅｒａｃｔｉｏｎ，　ａｕｇｍｅｎｔｅｄ　ｒｅａｌｉｔｙ　ａｎｄ　ＳＯ　ｏｎ．Ｈｏｗｅｖｅｒ，ｃｏｍｌｎｏｎ　ｌｏｗ—ｃｏｓｔ　ｓｅｎｓｏｒｓ　ｈａｖｅ　ｔｈｅｉｒ　ｏｗｎ　ｄｉｓａｄｖａｎｔａｇｅｓ，ｓｕｃｈ　ａｓ　ｌｏｗ　ｒｅｓｏｌｕｔｉｏｎ，ｈｏｌｅｓ，ｕｎｍａｔｃｈｅｄ　ｂｏｕｎｄａｒｙ　ｏｆ　ｅｄｇｅ．Ｆｏｒ　ｔｈｅｓｅ　ｐｒｏｂｌｅｍｓ，ｔｈｉｓ　ｐａｐｅｒ　ｐｒｏｐｏｓｅｓ　ａ　ｄｅｐｔｈ　ｉｍａｇｅ　ｅｎｈａｎｃｅｍｅｎｔ　ａｌｇｏｒｉｔｈｍ　ｂａｓｅｄ　ｏｎ　ｉｍｐｒｏｖｅｄ　ｊｏｉｎｔ　ｂｉｌａｔｅｒａｌ　ｆｉｌｔｅｒｉｎｇ．　Ｄｅｐｔｈ—ｂａｓｅｄ　ｆｏｒｅｇｒｏｕｎｄ　ｓｅｇｍｅｎｔａｔｉｏｎ　ｍｅｔｈｏｄ　ｉｓ　ａｄｏｐｔｅｄ　ｔｏ　ｆｉｇｕｒｅ　ｏｕｔ　ｔｈｅ　ｓｅｔ　ｏｆ　ｐｉｘｅｌｓ　ｏｆ　ｕｎｍａｔｃｈｅｄ　ｆｏｒｅｇｒｏｕｎｄ　ｅｄｇｅ，ａｎｄ　ｉｎｔｅｒｐｏｌａｔｉｏｎ　ａｌｇｏｒｉｔｈｍ　ｂａｓｅｄ　ｏｎ　ｊｏｉｎｔ　ｂｉｌａｔｅｒａｌ　ｆｉｌｔｅｒ　ｉｓ　ｕｓｅｄ　ｔｏ矗Ｊ】ｔｈｅ　ｈｏｌｅｓ．Ｍｅａｎｗｈｉｌｅ．ｉｎ　ｏｒｄｅｒ　ｔｏ　ｍａｋｅ　ｆｕｒｔｈｅｒ　ｉｍｐｒｏｖｅｍｅｎｔ．ｇｕｉｄｅｄ　ｄｅｐｔｈ　ｓｉｍｉｌａｒ　ｉｔｅｍ　ａｎｄ　ｇｒａｄｉｅｎｔ　ｉｔｅｍ　ａｒｅ　ｉｎｔｒｏｄｕｃｅｄ　ｔｏ　ｐｒｅｓｅｒｖｅ　ｅｄｇｅ　ｓｔｒｕｃｔｕｒｅ．Ｅｘｐｅｒｉｍｅｎｔａｌ　ｒｅｓｕｌｔｓ　ｓｈｏｗ　ｔｈａｔ　ｃｏｍｐａｒｅｄ　ｗｉｔｈ　ｔｈｅ　ｅｘｉｓｔｉｎｇ　ｊｏｉｎｔ　ｂｉｌａｔｅｒａｌ　ｉｎｔｅｒｐｏｌａｔｉｏｎ，ｔｈｅ　ｉｍｐｒｏｖｅｄ　ｍｅｔｈｏｄ　ｄｅｃｒｅａｓｅｓ　ｔｈｅ　Ｍｅａｎ　Ｓｑｕａｒｅｄ　Ｅｒｒｏｒ（ＭＳＥ）ｂｙ　１３％ｉｎ　ａｖｅｒａｇｅ　ｗｈｉｃｈ　ｈａｓ　ｂｅｔｔｅｒ　ｅｆｆｅｃｔ　ｏｎ　ｅｄｇｅ—ｐｒｅｓｅｒｖｉｎｇ．　［Ｋｅｙ　ｗｏｒｄｓ］ｊｏｉｎｔ　ｂｉｌａｔｅｒａｌ　ｉｎｔｅｒｐｏｌａｔｉｏｎ；ｂｉｌａｔｅｒａｌ　ｆｉｌｔｅｒｉｎｇ；ｇｒａｄｉｅｎｔ　ｄｏｍａｉｎ；ｅｄｇｅ　ｐｒｅｓｅｒｖｉｎｇ；ｆｏｒｅｇｒｏｕｎｄ　ｓｅｇｍｅｎｔａｔｉｏｎ；ｄｅｐｔｈ　ｉｍａｇｅ　ｅｎｈａｎｃｅｍｅｎｔ　ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１０００—３４２８．２０１４．０３．０５２　

２０１０年第２９期　ＳＣＩＥＮＣＥ＆ＴＥＣＨＮＯＬＯＧＹ　ＩＮＦＯＲＭＡＴＩＯＮ　ｏ科教前沿０　科技信息　

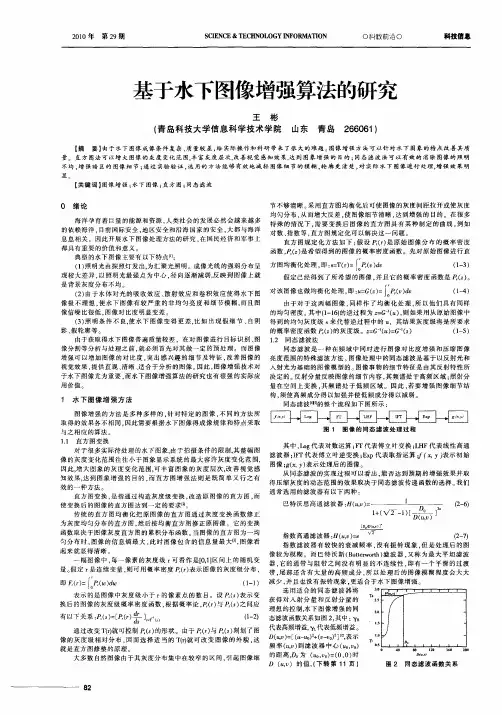

基于水下图像增强算法的研究　
