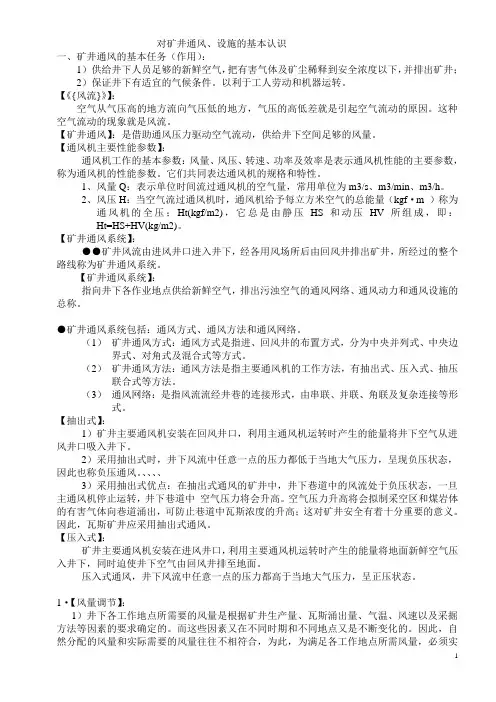

1 对矿井通风、设施的基本认识
一、矿井通风的基本任务（作用）：
1）供给井下人员足够的新鲜空气，把有害气体及矿尘稀释到安全浓度以下，并排出矿井；
2）保证井下有适宜的气候条件。以利于工人劳动和机器运转。
【《{风流}》】：
空气从气压高的地方流向气压低的地方，气压的高低差就是引起空气流动的原因。这种空气流动的现象就是风流。
【矿井通风】：是借助通风压力驱动空气流动，供给井下空间足够的风量。
【通风机主要性能参数】：
通风机工作的基本参数：风量、风压、转速、功率及效率是表示通风机性能的主要参数，称为通风机的性能参数。它们共同表达通风机的规格和特性。
1、风量Q：表示单位时间流过通风机的空气量，常用单位为m3/s、m3/min、m3/h。
2、风压H：当空气流过通风机时，通风机给予每立方米空气的总能量（kgf·m ）称为通风机的全压；Ht(kgf/m2)，它总是由静压HS和动压HV所组成，即：Ht=HS+HV(kg/m2)。
【矿井通风系统】：
●●矿井风流由进风井口进入井下，经各用风场所后由回风井排出矿井，所经过的整个路线称为矿井通风系统。
【矿井通风系统】：
指向井下各作业地点供给新鲜空气，排出污浊空气的通风网络、通风动力和通风设施的总称。
●矿井通风系统包括：通风方式、通风方法和通风网络。
（1） 矿井通风方式：通风方式是指进、回风井的布置方式，分为中央并列式、中央边界式、对角式及混合式等方式。
（2） 矿井通风方法：通风方法是指主要通风机的工作方法，有抽出式、压入式、抽压联合式等方法。
（3） 通风网络：是指风流流经井巷的连接形式，由串联、并联、角联及复杂连接等形式。
【抽出式】：
1）矿井主要通风机安装在回风井口，利用主通风机运转时产生的能量将井下空气从进风井口吸入井下。
2）采用抽出式时，井下风流中任意一点的压力都低于当地大气压力，呈现负压状态，因此也称负压通风。、、、、
3）采用抽出式优点：在抽出式通风的矿井中，井下巷道中的风流处于负压状态，一旦主通风机停止运转，井下巷道中 空气压力将会升高。空气压力升高将会拟制采空区和煤岩体的有害气体向巷道涌出，可防止巷道中瓦斯浓度的升高；这对矿井安全有着十分重要的意义。因此，瓦斯矿井应采用抽出式通风。
1 第七章 矿井通风系统
本章的主要内容包括：矿井通风方法、通风方式、通风设施；采区通风系统的基本要求；采区上下山的布置及工作面的通风方式；矿井有效风量率和漏风率的表示方法及防治漏风的措施；矿井通风系统图、网络图的绘制等。通过这些问题的分析讨论，达到下列目的：掌握矿井通风系统的形式、特点；采区通风系统的基本要求；采区上下山的布置形式及工作面通风方式；通风设施的质量标准、施工要求与管理；矿井有效风量率和漏风率的表示方法；矿井通风系统图的绘制要求；通风设施的施工技术和矿井通风系统图的绘制方法。理解矿井漏风的危害和预防措施。
第一节 矿井通风系统
矿井通风系统是矿井通风方法、通风方式、通风网路与通风设施的总称。《规程》规定：矿井必须有完整独立的通风系统，必须按实际风量核定矿井产量。矿井通风系统是否合理，对整个矿井通风状况的好坏和能否保障矿井安全生产起着重要的作用，同时还应在保证安全生产的前提下，尽量减少通风工程量，降低通风费用，力求经济合理。
一、矿井通风方法
矿井通风方法是指主要通风机对矿井供风的工作方法。按主要通风机的安装位置不同，分为抽出式、压入式及混合式三种。
（一）抽出式通风
如图7-1 (a)所示。抽出式通风是将矿井主通风机安设在出风井一侧的地面上，新风经进风井流到井下各用风地点后，污风再通过风机排出地表的一种矿井通风方法。
抽出式通风的特点是：在矿井主要通风机的作用下，矿内空气处于低于当地大气压力的负压状态，当矿井与地面间存在漏风通道时，漏风从地面漏入井内。抽出式通风矿井在主要进风巷无需安设风门，便于运输、行人和通风管理。在瓦斯矿井采用抽出式通风，若主要通风机因故停止运转，井下风流压力提高，在短时间内可以防止瓦斯从采空区涌出，比较安全。因此，目前我国大部分矿井，一般多采用抽出式通风。
（二）压入式通风
如图7-1（b）所示。压入式通风是将矿井主通风机安设在进风井一侧的地面上，新风经主要通风机加压后送入井下各用风地点，污风再经过回风井排出地表的一种矿井通风方法。
赵家梁煤矿机械化改造安全设施设计说明书 第四章 矿井通风
4－1 中煤西安设计工程有限责任公司 第四章 矿 井 通 风
第一节 矿 井 通 风
一、通风方式及通风系统
初期5-2煤层系统共有四条井筒，分别为主斜井、副斜井、回风立井和管子井。后期在井田中部另开凿一条后期回风立井。主斜井、管子井及副斜井为进风井，回风立井回风。
初期通风系统为：主斜井/管子井、副斜井→5-2煤带式输送机煤门/辅助运输煤门→5-2煤西翼带式输送机大巷/西翼辅助运输大巷→工作面辅助运输巷/带式输送机巷→工作面→工作面回风巷→5-2煤西翼回风大巷→5-2煤回风煤门→回风立井。
后期通风系统为：主斜井/管子井、副斜井、管子井→5-2煤带式输送机煤门/辅助运输煤门→5-2煤西翼带式输送机大巷/西翼辅助运输大巷→5-2煤中央辅助运输大巷/5-2煤中央带式输送机大巷→工作面辅助运输巷/带式输送机巷→工作面→工作面回风巷→5-2煤中央回风大巷→后期回风立井。
初期通风系统为中央并列式，后期为分列式。通风方式均为机械抽出式。
矿井通风系统容易时期和困难时期示意图见图4-1-1、图4-1-2。
二、井筒数目及位置、服务范围及时间
矿井移交时利用工业场地内主斜井、副斜井及管子井为进风井，回风立井回风，通风系统简单。四条井筒服务于51、52盘区，回风立井服务年限13.3年；后期开采53盘区时在井田中部另开凿一条后期回风立井回风，服务年限为7.7年。
三、矿井风量、风压及等积孔
本矿井井下布置一个综采工作面、一个综掘工作面和一个炮掘工作面，以保证矿井1.20Mt/a的生产能力。
矿井井下用风地点较多，根据现行《煤矿安全规程》的规定，设计分别按井下同时工作的最多人数和按采煤、掘进、硐室及其他地点实际需风量的总和进行风量计算。
矿井通风
第一节 矿井通风基础知识
一：矿井通风的基本任务
矿井通风就是把地面空气不断送入井下，同时把井下的污浊空气排出井外的过程。矿井的基本任务就是，连续井下人员足够的新鲜空气，满足呼吸，稀释井下有害气体及矿尘的安全浓度，并排出作业地点，排除井下的任亮和水蒸气，创造适宜的气候条件；保证系统可靠，风流稳定，抗灾能力强。
井下空气成分，应符合以下条件：
1.采掘工作面的进风风流中，氧气的浓度不得低于20％，二氧化碳不得超过0.5％。
2.符合以下列表：
气体名称 主要来源 最高体积％ 危害性
CO 爆破工作，火灾、煤尘和瓦斯爆炸、煤自燃 0.0024 极毒一氧化碳与血红蛋白的亲和力比氧与血红蛋白的亲和力强250到300倍，使人体缺氧，引起窒息死亡
CO2 煤、岩涌出，可燃物氧化，人员呼吸，爆破工作 有微毒，对呼吸有刺激作用，刺激呼吸中枢
NO2 爆破工作 0.00025 有强烈毒性，对肺组织起破坏作用，
H2S 有机物腐烂 0.00066 有强烈毒性，使血液中毒对眼睛有刺激
SO2 含硫矿物质爆破工作 0.0005 有腐蚀作用
NH3 爆破工作 0.004 发生肺水，中毒性肝损伤 二：通风系统
矿井通风系统是通风方式，通风方法、通风网络的总称。
（1）矿井通风方法
有压入式、抽抽出式、以及压入-抽出式混合式三种。
（2）进风井和回风井的布置形式
就是矿井通风的方式中央式、对角式和混合式三种。
（3）通风网络：
有串联式和并联式两种。
三：矿井漏风
漏风就是指在通风系统中风流沿某些细小通道与回风巷或地面发生渗透的现象。
漏风包括外部漏风和内部漏风两种。
外部漏风有提升设备的不得超过15％，无提升设备的不得超过5％。
内部漏风《规程》规定矿井的有效风量不得低于85％。
四：掘进通风方法
矿井掘进通风方法主要是以局部通风机以动力，通过风筒把新鲜的空气送入掘进面的通风方法。有三种通风方法压入式。抽出式和混合式、
