压力变送器检定作业指导书

压力变送器检定作业指导书

1.操作步骤:

1.1 检测外观，装配牢固。

1.2 根据压力变送器量程选择相应压力泵和压力模块（选择大于最接近的）。

1.3 智能数字压力校验仪测量档正极接变送器的负级，变送器的正级接流量仪的15号正极;流量仪的6号流量输入正与16号24V输出负短接,27.28号线是220V的电源线。

1.4 根据量程在（4mA，8mA，12mA，16mA，20mA）对应的压力值进行检定，检定其上升与下降的误差值。

1.5 计算结果判断变送器是否合格，

允许误差=精度等级×(标准量程上限-下限）÷100

实测误差=最大误差÷(实测量程上限-下限)×100

精度=级别2×最大值÷100

允许误差（%）= ×最大值÷100

(连接流量计等仪器时)

2.设备的使用及维护:

2.1使用标准器前,首先检查仪器的合格校正标签有无过期,无标签的仪器不可使用，必须认真检查标准器及配套设备是否完好,检查标准器具检定(校准)证书是否在有效期内, 检查线路连接是否符合要求。

2.2 查看仪器的量程，最小刻度，使用时应注意哪些事项，按照使用说明书的要求及相应的操作程序正确操作，检定(校准)工作必须按照检定规程或校准规范进行。

2.3 仪器出现问题不正常运作时，要及时联系技术人员进行检修，严格擅自拆修和自行处理。

2.4 工作完毕必须将仪器电源切断后进行卫生清理，保持台面整洁。 2.5 每次检定后将压力泵、模块、接头擦试干净，并放入相应的盒中保管。

2.6 每隔两月将智能数字压力校验仪通电，保证能正常使用。

2.7 每年定期将压力模块送往质量技术监督局检定，校验标准器误差。

3.安全注意事项：

3.1注意通电时不要触电。

4.执行记录

4.1标准室温湿度记录表

4.2 检定/校准证书号目录

4.3 标准室仪器点检记录表

设备检修作业规程

仪表

压力变送器检修规程 第01版 1页

日期

未经许可，不得复制或外传。

压力变送器检修规程

－状态卡 02－03页

－动作卡 04－08页

[ ] －作业 B －检修作业人员

图例 ( ) －确认 C －车间设备工程师

< > －安全关键点 S －设备部专业工程师

生 效 签 字 日 期 执笔：

检修单位 年 月 日 参加编制：

生产车间 年 月 日

机动工程部 年 月 日

年 月 日 审核：

厂主管领导 年 月 日 打字：

修改序号 版 本 修 改 时 间 修 改 人

第一次 01 年 月 日

年 月 日

计算机编码：03-704

工程验收确认

检修负责人：

车间设备负责人：

设备部主管工程师：

设备检修作业规程

仪表

压力变送器检修规程 第01版 2页

日期

未经许可，不得复制或外传。 一、检修状态

状 态

卡

初始状态M0

办理施工相关手续，做好检修校验准备

000

检修前准备

010 办理检修工作票及相关手续

状态M1

压力变送器的拆装

100 压力变送器的拆装

状态M2

检查压力变送器的工作状态

200 外观检查

210 内部检查

220 连接面检查

230 绝缘检查

状态M3

压力变送器的校验

300 调校准备

310 校验前确认

320 校验步骤

330 校验绝对压力变送器的方法

状态M4

压力变送器的投运

设备检修作业规程

仪表

压力变送器检修规程 第01版 3页

日期

未经许可，不得复制或外传。 400 投运前的准备工作

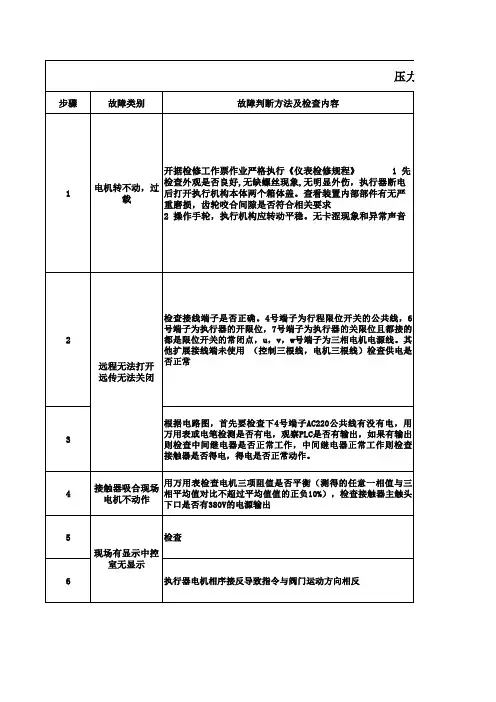

步骤故障类别故障判断方法及检查内容

1电机转不动，过

载开据检修工作票作业严格执行《仪表检修规程》 1 先

检查外观是否良好,无缺螺丝现象,无明显外伤，执行器断电

后打开执行机构本体两个箱体盖。查看装置内部部件有无严

重磨损，齿轮咬合间隙是否符合相关要求

2 操作手轮，执行机构应转动平稳。无卡涩现象和异常声音

2检查接线端子是否正确。4号端子为行程限位开关的公共线，6

号端子为执行器的开限位，7号端子为执行器的关限位且都接的

都是限位开关的常闭点，u，v，w号端子为三相电机电源线。其

他扩展接线端未使用（控制三根线，电机三根线）检查供电是

否正常

3根据电路图，首先要检查下4号端子AC220公共线有没有电，用

万用表或电笔检测是否有电，观察PLC是否有输出，如果有输出

则检查中间继电器是否正常工作，中间继电器正常工作则检查

接触器是否得电，得电是否正常动作。

4接触器吸合现场

电机不动作用万用表检查电机三项阻值是否平衡（测得的任意一相值与三

相平均值对比不超过平均值值的正负10%），检查接触器主触头

下口是否有380V的电源输出

5检查

6执行器电机相序接反导致指令与阀门运动方向相反压力变

远程无法打开

远传无法关闭

现场有显示中控

室无显示

7检查行程限位是否正常。首先切断控制电源，在阀位处于中心

处时（既不开到位也不关到位）用万用表测打到通断档测量。

表笔一端接4号端子（公共端），测6号开限位端子是不是通

的，（根据接线图可知现场行程限位开关接的是常闭点）

8表笔一端接4号端子（公共端）， 测7号关限位端子是不是通

的，（根据接线图可知现场行程限位开关接的是常闭点）

9表笔一端接4号端子（公共端）用起子拨下开限位的限位拨片并

保持，用万用表通断档测6号端子通断，（拨下限位拨片后常

开变常闭）

10表笔一端接4号端子（公共端）用起子拨下关限位的限位拨片并

保持，用万用表通断档测7号端子通断，（拨下限位拨片后常

开变常闭）

11确定现场限位开关正常后开始检查反馈中继，首先将在阀位处

1

电动气动执行机构调试

压力变送器校检

作业指导书

二零一八年四月 2

一. 电动执行机构调试

1. 目的及适用范围

1.1 目的：本作业指导书编制的目的是为了规范调试人员的工作过程，防止误操作，减小人为误差。

1.2 使用范围：适用范围涵盖各工程设计安装的所有电动执行机构。

2. 调试程序和调试方法

2.1 技术要求

电动执行机构的标牌应完整、清晰、应注明产品名称、型号、规格、适用范围等主要技术指标，还应标明制造厂名、出厂编号。

正确理解设备说明书,完全掌握设备的调试方法,严格按照设计及厂家要求进行调试。有重大问题及时汇报。

2.2 调试项目和调试方法

检查外观：电动执行机构的各部件应装配牢固，不得有影响器机械、电气性能的松动、破损等缺陷。不得有妨碍机械运动的障碍。

手动检查机械动作应灵活，无松动，无卡涩。用手动调整执行器的开度，应与调节机构开度和阀位表指示相对应。

电缆检查：检查电缆、电气部件的绝缘电阻不小于1.5MΩ。检查电缆连接应正确无误。电缆牌、胶头应正确无误。屏蔽电缆的屏蔽层必须单点接地，接地点应在机柜内。

调整机械限位使其符合阀门（或挡板）的实际开度要求。

检查电源：电源应符合制造厂家要求，然后接通电源。

将控制开关打到就地，操作就地按钮，执行器应动作灵活，制动可靠。

调整电限位开关，电限位开关动作后，拐臂与机械限位应有1～２mm的间隙。如果是电动头开关到位后，应手动向回调1/2～１圈，此时应该是电限位的动作点。

调整位置反馈，用直流电流表串入反馈回路监视反馈电流，当关限位动作时，调节零位电位器使反馈电流为4.00mA；当全开限位动作时，调节量程电位器使反馈电流为20.00mA，误差小于±1.0%。反复调整直到合格。

检查减速箱油位，应不低于油标线下限。 3

远方操作检查，调试执行器的动作方向和位置与手操信号相对应。检查行程开关和力矩开关，调整到位并且方向正确。进行远方操作，应与就地操作方向一致。
