导电高分子

导电高分子材料的介绍及研究进展

高分子091 5701109015 李涛

摘要：导电聚合物的突出优点是既具有金属和无机半导体的电学和光学特性，又具有有机聚合物柔韧的机械性能和可加工性，还具有电化学氧化还原活性。经过多年世界范围内的广泛研究，导电聚合物在新能源材料方面的应用已获得了很大的发展。

关键词：导电高分子 机理 理论 研究进展

一、背景及意义

高分子导电材料具有密度小、易加工、耐腐蚀、可大面积成膜以及电导率可在十多个数量级的范围内进行调节等特点，不仅可作为多种金属材料和无机导电材料的代用品，而且已成为许多先进工业部门和尖端技术领域不可缺少的一类材料。高分子材料长期以来被作为优良的电绝缘体，直至1977年，日本白川英树等人才发现用五氟化砷或碘掺杂的聚乙炔薄膜具有金属导电的性质，电导率达到10S/m。这是第一个导电的高分子材料。以后，相继开发出了聚吡咯、聚苯硫醚、聚酞菁类化合物、聚苯胺、聚噻吩等能导电的高分子材料。

经过多年世界范围内的广泛研究，导电聚合物在新能源材料方面的应用已获得了很大的发展，但离实际大规模应用还有一定的距离。这主要是因为其加工性不好和稳定性不高造成的。

二、导电高分子材料分类及导电机理 高分子导电材料通常分为复合型和结构型两大类：

①复合型高分子导电材料。由通用的高分子材料与各种导电性物质通过填充复合、表面复合或层积复合等方式而制得。主要品种有导电塑料、导电橡胶、导电纤维织物、导电涂料、导电胶粘剂以及透明导电薄膜等。其性能与导电填料的种类、用量、粒度和状态以及它们在高分子材料中的分散状态有很大的关系。常用的导电填料有炭黑、金属粉、金属箔片、金属纤维、碳纤维等。

复合型导电高分子材料(Conducting Polymer Composites)是指经物理改性后具有导电性的高分子复合材料，它以非导电型高分子材料为基体，加入一定数量的导电材料(如碳黑、石墨、碳纤维、金属粉、金属纤维、金属氧化物等)组合而成。复合方法主要有两种，一种是对已经成型的塑料壳体进行表面处理的表面导电膜形成法，包括金属喷镀、真空镀、溅射镀、贴金属箔、湿法化学镀或电镀等；另一种称为导电填料机械加工共混复合法，即将导电填料均匀分散于聚合物基体中制成导电涂料或导电塑料。

导电高分子材料PEDOT的一种合成路线

导电高分子材料具有导电性能和高分子材料的特性，因此在许多领域有着广泛的应用，如柔性电子器件、聚合物太阳能电池、电子纸等。PEDOT（聚3,4-乙烯二氧噻吩）是一种常见的导电高分子材料，具有优异的导电性能和稳定性，因此被广泛应用于电子材料领域。本文将介绍PEDOT的一种合成路线，通过对PEDOT的合成路线进行研究，可以更好地理解其结构和性能，为其在电子材料领域的应用提供更多可能性。

一、导电高分子材料PEDOT概述

PEDOT是一种聚合物材料，具有良好的导电性能和化学稳定性，在柔性电子器件、聚合物太阳能电池等领域有着重要应用。PEDOT的合成方法多种多样，可以通过化学氧化、电化学氧化等途径合成。其中，化学氧化法是一种简单、高效的合成PEDOT的方法，下面将详细介绍通过化学氧化法合成PEDOT的一种合成路线。

二、PEDOT的化学氧化合成路线

1.原料准备

在合成PEDOT的过程中，需要准备3,4-乙烯二氧噻吩（EDOT）和氧化剂作为原料。EDOT是合成PEDOT的单体，可以通过化学合成的方法得到。而氧化剂可以选择过硫酸铵等常见氧化剂。

2.单体聚合

将EDOT和氧化剂按一定的摩尔比加入溶剂中，如甲醇或乙醇中，使用机械搅拌或超声波处理均匀混合，然后在常温下反应一定时间。在反应过程中，单体EDOT会发生聚合反应，逐渐形成聚合物PEDOT。

3.固化处理

将反应得到的PEDOT溶液进行固化处理，通常的方法是通过真空干燥或加热处理，使其形成固态的PEDOT。固态PEDOT具有较好的导电性能和稳定性，可以应用于各类电子器件中。

三、PEDOT合成路线的优劣势分析

1.优势

（1）简单高效：化学氧化法合成PEDOT的方法操作简单，且反应时间较短，能够高效得到目标产物。

（2）产率高：采用适当的反应条件和催化剂，可以获得较高的PEDOT产率。

（3）适用范围广：该合成路线适用于不同规模的实验室和生产环境中，能够满足不同需求。

龙源期刊网

导电高分子复合材料

作者：张迪

来源：《科技资讯》2016年第16期

摘 要：随着社会的发展，科学技术的进行，人们各种材料的要求在不断的提高，在这种情况下，就研究出了高分子复合材料，为社会的发展提供了重要的帮助。而导电高分子复合材料就是这项研究中的一项重要的内容，而在导电高分子复合材料出现的早期，通常将其作为良好的电绝缘体，直到20世纪80年代才真正的在电力系统中使用导电高分子复合材料。本文就对导电高分子复合材料进行了介绍，将其基本的导电理论以及特殊的效应理论进行了阐述，然后重点讨论了当前阶段中的应用以及研究进展，以使人们对其更好的了解。

关键词：导电高分子复合材料；导电性；应用

中图分类号：TQ 316 文献标识码：A 文章编号：1672-3791（2016）06（a）-0000-00

导电高分子材料就是在高分子材料的基础上，根据使用的要求，加入了相应的导电体，经过多重技术的处理之后，使其具有了较高的导电能力。而由于这种材料在制造的过程中，使用对材料的要求不高，使用的技术加工手段简单，使用的生产成本较低，导电性能较好等原因，受到了社会各界的广泛重视。因此，为了使导电高分子复合材料在当前阶段中更好的应用，在当前的科学研究中，加强对其进行研究成为了必然趋势。

1导电高分子复合材料的导电理论

1.1 统计渗滤模型

在高分子复合材料的导电理论中，首先就是统计渗滤模型，这一模型通常是几何模型为基础上建立的，就是将复合材料中基本物质使用一定技术将其抽象化，使其存在一定形状的分散体系，然后根据一定的机理要求，将其进行重新的排列，使其重新组合成一个整体，使高分子材料中的基本物质成为了连续相，而加入的导电体材料根据其功能的不同，有些成为了连续相，有些成为了分散相，这些有效的分散相以及连续相，就在导电高分子复合材料中构造出了导电通道。在这一模型的基础上，对导电高分子复合材料的电阻率与导电体进行深层次的分析，在两者之间建立相应的联系。最具有代表性的就是在建立统计渗滤模型时，根据不同的需求，将基本物质抽象为形状、大小不同的球型、规则的多面体等，同时将导电体抽象成连续性的珠串等[1]。这种模型有效的将高分子材料的导电理论进行了阐述，但是其也具有一定的缺点，就是其只能使用在较为简单的复合材料中，复合材料中只能有一种基本物质以及导电体材料，对于具有多种基本物质或者导电体材料的复合材料时，虽然也能建立相应的模型，但得到的理论与实际之间会存在较大的差异。

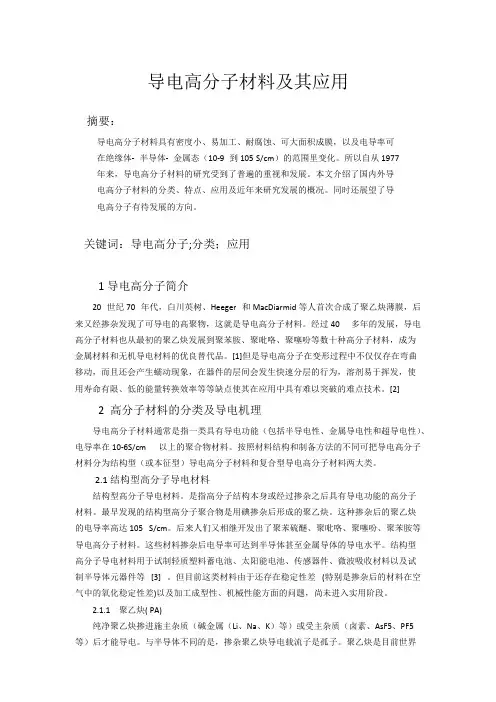

导电高分子材料及其应用

摘要：

导电高分子材料具有密度小、易加工、耐腐蚀、可大面积成膜，以及电导率可

在绝缘体- 半导体- 金属态（10-9 到105 S/cm）的范围里变化。所以自从1977

年来，导电高分子材料的研究受到了普遍的重视和发展。本文介绍了国内外导

电高分子材料的分类、特点、应用及近年来研究发展的概况。同时还展望了导

电高分子有待发展的方向。

关键词：导电高分子;分类；应用

1导电高分子简介

20 世纪70 年代，白川英树、Heeger 和MacDiarmid等人首次合成了聚乙炔薄膜，后

来又经掺杂发现了可导电的高聚物，这就是导电高分子材料。经过40 多年的发展，导电

高分子材料也从最初的聚乙炔发展到聚苯胺、聚吡咯、聚噻吩等数十种高分子材料，成为

金属材料和无机导电材料的优良替代品。[1]但是导电高分子在变形过程中不仅仅存在弯曲

移动，而且还会产生蠕动现象，在器件的层间会发生快速分层的行为，溶剂易于挥发，使

用寿命有限、低的能量转换效率等等缺点使其在应用中具有难以突破的难点技术。[2]

2 高分子材料的分类及导电机理

导电高分子材料通常是指一类具有导电功能（包括半导电性、金属导电性和超导电性）、

电导率在10-6S/cm 以上的聚合物材料。按照材料结构和制备方法的不同可把导电高分子

材料分为结构型（或本征型）导电高分子材料和复合型导电高分子材料两大类。2.1结构型高分子导电材料

结构型高分子导电材料。是指高分子结构本身或经过掺杂之后具有导电功能的高分子

材料。最早发现的结构型高分子聚合物是用碘掺杂后形成的聚乙炔。这种掺杂后的聚乙炔

的电导率高达105 S/cm。后来人们又相继开发出了聚苯硫醚、聚吡咯、聚噻吩、聚苯胺等

导电高分子材料。这些材料掺杂后电导率可达到半导体甚至金属导体的导电水平。结构型

高分子导电材料用于试制轻质塑料蓄电池、太阳能电池、传感器件、微波吸收材料以及试

制半导体元器件等 [3] 。但目前这类材料由于还存在稳定性差 (特别是掺杂后的材料在空
