4、混凝土灌注桩钢筋笼制作工程检验批质量验收记录表(GD2401006)

混凝土灌注桩钢筋笼制作工程检验批质量验收记录表

GB 50202—2002

GD2401033

单位（子单位）工程名称

分部（子分部）工程名称 验收部位

施工单位 项目经理

分包单位 分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定 施工单位检查评定记录 监理（建设）单位验收记录

主控项目 1 钢筋品种、级别、规格和数量 设计和规范要求

2 纵筋接头位置、数量、质量 GB50204-2002

第5.4.6条

3 钢筋笼直径（mm） ±10

一般项目 1 纵筋间距（mm） ±10

2 纵筋长度（mm） ±100

3 箍筋间距（mm） ±20

4 加强箍筋间距（mm） ±20

施工单位检查评定结果 专业工长（施工员） 施工班组长

项目专业质量检查员： 年 月 日

监理（建设）单位验收结论

专业监理工程师

（建设单位项目专业技术负责人）： 年 月 日

混凝土灌注桩工程检验批质量验收记录表

GB50202-2002

(Ⅱ) 010405□□

单位工程名称 亚宝南苑新区1# 分部及部位 地基处理

施工单位名称 山西西建集团有限公司 项目经理 夏普冬

施工工艺标准名称及编号

施工质量验收规范的规定 施工单位检查记录

主

控

项

目 1 孔深(mm) +300，0 150 100 120 150 100 200 100 150 120 150

2 承载力、桩体质量检验符合设计要求 符合要求

3 混凝土强度符合设计要求 C25，符合要求

4 水泥、外加剂、砂、石等原材料符合设计要求

5 桩

位

允

许

偏

差 泥浆护壁桩 套管成孔桩 干成

孔桩

(mm) 人工挖孔桩

D≤1000(mm) D＞

1000(mm) D ≤500(mm) D＞500(mm) 混凝土

护壁

(mm) 钢套管

护壁

(mm)

1～3根，单

排桩基垂直于中心线方向和群桩基础的边桩 D/6且

不大于

100 100

+0.01H 70 100 70 50 100 25 35 20 24 20 25 25 30 20 25

条形桩基沿中心线方向和群桩基础的中间桩 D/4且

不大于

150 150

+0.01H 150 150 150 150 200

一

般

项

目 1 垂直度(%) ＜1 ＜1 ＜1 ＜0.5 ＜1 0.6 0.5 0.7 0.5 0.2 0.5 0.3 0.2 0.5 0.4

2 桩径(mm) ± 50 ± 50 -20 -20 +50 +50 -8 -8 -5 -12 -9 -5 -10 -8 -9 -10

3 泥浆比重(粘土或砂性土中) 1.15～1.20

4 泥浆面标高(高于地下水位)(m) 0.5～1.0

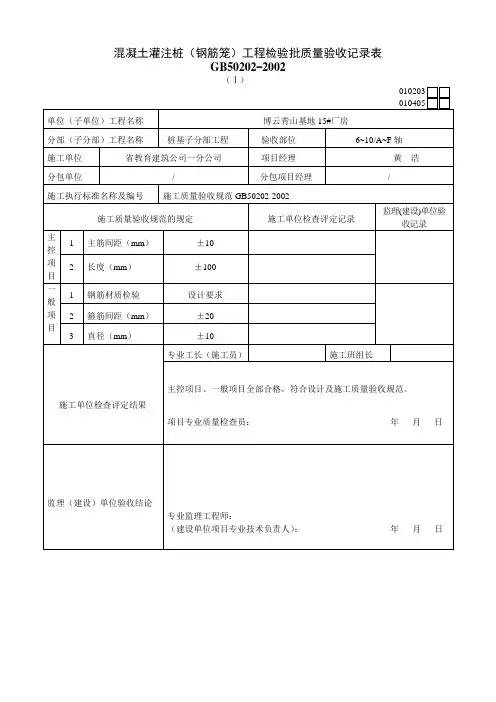

混凝土灌注桩（钢筋笼）工程检验批质量验收记录表

GB50202-2002

（Ⅰ）

010203 010405

单位（子单位）工程名称 博云青山基地15#厂房

分部（子分部）工程名称 桩基子分部工程 验收部位 6~10/A~F轴

施工单位 省教育建筑公司一分公司 项目经理 黄 浩

分包单位 / 分包项目经理 /

施工执行标准名称及编号 施工质量验收规范GB50202-2002

施工质量验收规范的规定 施工单位检查评定记录 监理(建设)单位验收记录

主控项目 1 主筋间距（mm） ±10

2 长度（mm） ±100

一般项目 1 钢筋材质检验 设计要求

2 箍筋间距（mm） ±20

3 直径（mm） ±10

施工单位检查评定结果

专业工长（施工员） 施工班组长

主控项目、一般项目全部合格，符合设计及施工质量验收规范。

项目专业质量检查员： 年 月 日

监理（建设）单位验收结论

专业监理工程师：

（建设单位项目专业技术负责人）： 年 月 日

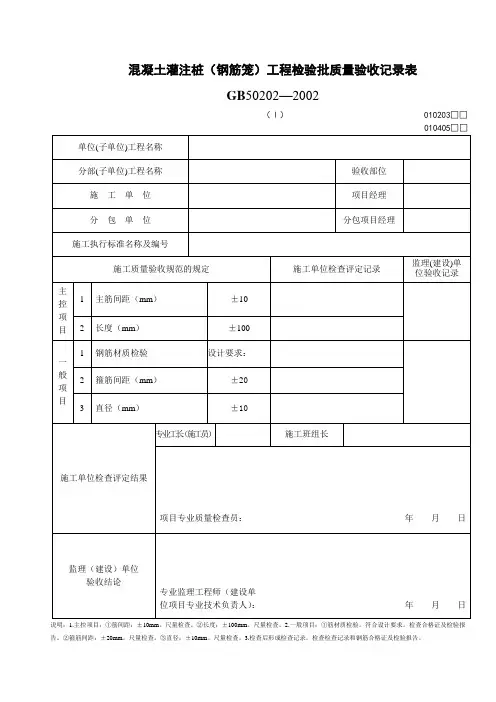

混凝土灌注桩（钢筋笼）工程检验批质量验收记录表

GB50202—2002

（Ⅰ） 010203□□

010405□□

单位(子单位)工程名称

分部(子单位)工程名称 验收部位

施 工 单 位 项目经理

分 包 单 位 分包项目经理

施工执行标准名称及编号

施工质量验收规范的规定 施工单位检查评定记录 监理(建设)单

位验收记录

主

控

项

目 1 主筋间距（mm） ±10

2 长度（mm） ±100

一

般

项

目 1 钢筋材质检验 设计要求：

2 箍筋间距（mm） ±20

3 直径（mm） ±10

施工单位检查评定结果 专业工长（施工员） 施工班组长

项目专业质量检查员： 年 月 日

监理（建设）单位

验收结论

专业监理工程师（建设单

位项目专业技术负责人）： 年 月 日

说明：1.主控项目：①筋间距：±10mm。尺量检查。②长度：±100mm。尺量检查。2.一般项目：①筋材质检验。符合设计要求。检查合格证及检验报告。②箍筋间距：±20mm。尺量检查。③直径：±10mm。尺量检查。3.检查后形成检查记录。检查检查记录和钢筋合格证及检验报告。
