装修工程施工图识图教程

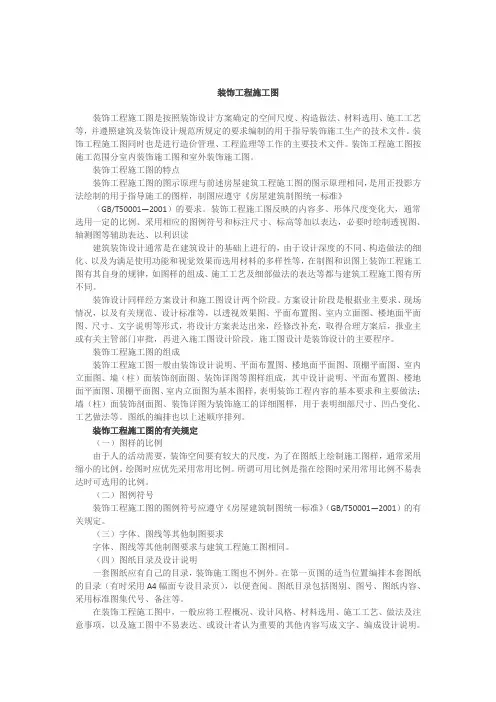

装饰工程施工图

装饰工程施工图是按照装饰设计方案确定的空间尺度、构造做法、材料选用、施工工艺等，并遵照建筑及装饰设计规范所规定的要求编制的用于指导装饰施工生产的技术文件。装饰工程施工图同时也是进行造价管理、工程监理等工作的主要技术文件。装饰工程施工图按施工范围分室内装饰施工图和室外装饰施工图。

装饰工程施工图的特点

装饰工程施工图的图示原理与前述房屋建筑工程施工图的图示原理相同，是用正投影方法绘制的用于指导施工的图样，制图应遵守《房屋建筑制图统一标准》

（GB/T50001—2001）的要求。装饰工程施工图反映的内容多、形体尺度变化大，通常选用一定的比例、采用相应的图例符号和标注尺寸、标高等加以表达，必要时绘制透视图、轴测图等辅助表达、以利识读

建筑装饰设计通常是在建筑设计的基础上进行的，由于设计深度的不同、构造做法的细化、以及为满足使用功能和视觉效果而选用材料的多样性等，在制图和识图上装饰工程施工图有其自身的规律，如图样的组成、施工工艺及细部做法的表达等都与建筑工程施工图有所不同。

装饰设计同样经方案设计和施工图设计两个阶段。方案设计阶段是根据业主要求、现场情况，以及有关规范、设计标准等，以透视效果图、平面布置图、室内立面图、楼地面平面图、尺寸、文字说明等形式，将设计方案表达出来，经修改补充，取得合理方案后，报业主或有关主管部门审批，再进入施工图设计阶段。施工图设计是装饰设计的主要程序。

装饰工程施工图的组成

装饰工程施工图一般由装饰设计说明、平面布置图、楼地面平面图、顶棚平面图、室内立面图、墙（柱）面装饰剖面图、装饰详图等图样组成，其中设计说明、平面布置图、楼地面平面图、顶棚平面图、室内立面图为基本图样，表明装饰工程内容的基本要求和主要做法；墙（柱）面装饰剖面图、装饰详图为装饰施工的详细图样，用于表明细部尺寸、凹凸变化、工艺做法等。图纸的编排也以上述顺序排列。

编号：

重庆市装饰工程

施 工 合 同

工程名称：

工程地点：

建 设 方：

施 工 方：

年 月 日

重 庆 市 建 委 印制

重庆市工商行政管理局监制

装饰装修工程施工合同

甲方：

乙方：

按照《中华人民共和国经济合同法》和《建筑安装工程承包合同条例》、GB50327-2001

装饰装修工程施工规范的规定，本着平等自愿，诚实信用的原则及本工程具体情况，双方达成协议。

一、合同

1、甲方将自己位于 南川区新市场保利电影院 室内装修工程给乙方承包。

2、工程总造价（大写）： 壹佰捌拾柒万 该总价为预算价。

3、工期 天，自 年 月 日起至 年 月 日止。

4、工程款付款方式

工程款分四次付清 付款时间 金额

第一次 签合同之日（定金）40% 784000.00元

第二次 石工、水电基本完工，木工、泥工进场前。40％ 784000.00元

第三次 木工、泥工基本完工，漆工进场前17% 317900.00元

第四次 验收合格当日。3% 56100.00余款

5、工程包修期：

若甲方未按时结清工程款，乙方对工程不承担包修责任。所延误的时间，视为包修时间。隐蔽工程包修二年，其余部份包修三年。

6、甲方现场代表： 7、乙方现场代表：

8、工程内容详见设计图及工程预算书，并以工程预算书为准。

9、乙方提供的主要材料及器材应严格按本合同所附材料器材表执行。若在材料进场后尚未用于施工时就发现假冒伪劣、不符合附表中要求的，应立即退回更换材料；若已用于施工，除立即整改外并应赔偿甲方损失。

建筑施工图纸基本识图方法

施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。为此必须学会识图方法，才能收到事半功倍的效果。今天给大家一些基本的识图方法。

拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：

1、首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；

2、接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；

3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；

4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；

5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；

6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。

内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉；纵横轴线心中记，层高总高很重要；结构尺寸要记住，构件型号别错了；基础尺寸是关键，结构强度不能少；梁柱断面记牢靠，门窗洞口要留好。

看图时必须弄清每张图纸之间的相互关系。因为一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求。必须用很多张图纸，从不同的方面表达某一个部位的做法和要求，这些不同部位的做法和要求，就是一个完整的建筑物的全貌。所以在一份施工图纸的各张图纸之间，都有着密切的联系。

我是如何看图的？

1．将一套图纸备齐：

图纸包括：总平面图、室外管网立面图(或剖面图）、场地地形图（一般缺这三张图)；建施、结施、水旋、通施、电施。要注意其中有几张图纸是须特别留意的:建筑节能设计说明、消防设计说明、基础设计说明。

图纸附件：审图意见、图纸修改、变更单、图纸会审记录、招标答疑，施工队关于图纸的联系单，甚至计算书.如果设计过程中发生有设计变更最好要有旧图。(这些有利于发现图纸的缺陷，了解变更内容。对现场监督是非常有用了。关于计算书，一般是不发给工程师的，但我最近一次的经验是工程师要有一份）.

合同、工程量清单及其他合同附件。

其他：地勘报告、红线图、市政管网图（给水排水排污供电通讯)、道路交通图等。

一此建设单位将施工图纸订成厚厚的一大本,这种做法，我个人认为不妥,不便于看图。

2．阅读设计总说明，备好相应的标准、规范、规程和标准图集。

3．看建筑设计总平面图，了解项目总体规划.

4．将各种图纸变更、修改和审图、图纸会审、工程队的图纸疑问标注在图纸上。

5．看一层建筑平面图，对照结构施工图（包括梁板、墙柱)和专业施工图,将相邻轴线的距离计算出来标在结施的梁板图中，并将建筑附件、专业管线的立管位置和重要专业配置在梁板图中用红笔标出.

6．看基础结构施工图中的桩基部分和基础部分.和地下室部分.

7．看建施平面图，对照门窗表将门窗尺寸写在平面图中,并找出建施中，哪些是要在结构主体施工时需留意的地方，如:隔墙、剪力墙开门窗洞口、飘板、装饰线条等，并在梁板图中标出. 8．看结施：①将墙柱梁代号按顺序找到，②将墙柱梁配筋标注在相应的平面图中,③同一张平面图中的对称部位的不同配筋和截面尺寸处做上标志，以便在检查中特别注意事项，④将设计在不同楼层的发生变化的地方，要查出，并标上记号，⑤对照建施、专业施工图纸，查看轴线和构件与结构有没有充突的地方，看有没有需特别注意的地方并标识，⑥楼梯处对照平面图、剖面图，将尺寸一一核算，⑦屋面图特别要与电梯的相关图纸对照.
