电力变压器局部放电检测技术现状与发展趋势

电力变压器放电检测技术现状及发展

电力变压器是电力系统中不可缺少的设备之一，其主要功能是将高压电流降压为低压电流，以便供应用户家庭和工业设施。然而，随着经济的发展和社会的进步，变压器的使用也越来越频繁，同时也面临了更多的检测和维护要求。因此，变压器放电检测技术成为了目前电力变压器维护中的重要课题之一。

电力变压器放电检测技术是指在变压器中通过检测的方式来判断其性能状态的一种运用技术。一般的电力变压器放电因素主要包括：局部放电、完全放电和过电压放电等。因此，变压器放电检测技术的主要任务就是通过检测和分析变压器的局部放电和完全放电来判断其健康状况，以便及时采取相应的维护措施。目前，变压器放电检测技术已经得到了广泛的应用，下面将分别从技术层面和应用情况两个方面进行阐述。

技术层面

变压器放电检测技术主要包括两个方面：放电检测方法和放电检测设备。放电检测方法主要有全谱分析法、高频波法、噪声检测法、图像识别法、红外光谱法等。根据不同的检测需求和实际情况，可以采用不同的放电检测方法对变压器进行检测。

放电检测设备是指在变压器中埋置一些传感器和电子设备，通过采集和分析变压器发生的局部放电和完全放电信号来判断其健康状况。放电检测设备一般包括放电监测仪、高频电压钳、高频电压探头、放电传感器、导线探头等。这些设备可以在不影响变压器正常运行情况下进行安装，并且可以实现数据的实时采集和分析。

应用情况 变压器放电检测技术的应用在电力领域中非常广泛，特别是在变压器维护和管理方面，其应用更是不可缺少的。变压器放电检测技术主要通过对变压器的放电现象进行检测，以便对其进行及时的维护和保养。同时，这种技术还可以预防和处理一些变压器故障和损坏现象，减少电力系统的停电时间和损失。

目前，国内外已经出现了一些先进的变压器放电检测技术，如数字放电监测技术、噪声放电检测技术、全景式在线检测系统等。这些技术可以实现全面的变压器健康监测，提高电力系统的稳定性和可靠性。同时，随着人工智能和大数据技术的发展，变压器放电检测技术也将进一步智能化和自动化，为电力行业提供更丰富、更多样化的技术支持和服务。

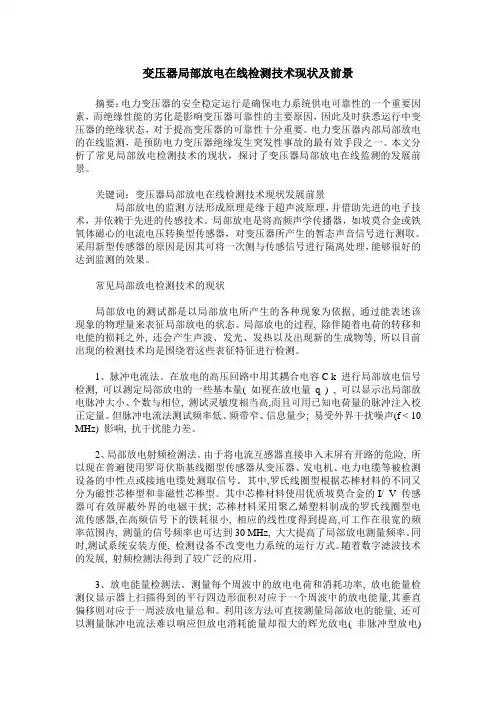

变压器局部放电在线检测技术现状及前景

摘要：电力变压器的安全稳定运行是确保电力系统供电可靠性的一个重要因素，而绝缘性能的劣化是影响变压器可靠性的主要原因，因此及时获悉运行中变压器的绝缘状态，对于提高变压器的可靠性十分重要。电力变压器内部局部放电的在线监测，是预防电力变压器绝缘发生突发性事故的最有效手段之一。本文分析了常见局部放电检测技术的现状，探讨了变压器局部放电在线监测的发展前景。

关键词：变压器局部放电在线检测技术现状发展前景

局部放电的监测方法形成原理是缘于超声波原理，并借助先进的电子技术，并依赖于先进的传感技术。局部放电是将高频声学传播器，如坡莫合金或铁氧体磁心的电流电压转换型传感器，对变压器所产生的暂态声音信号进行测取。采用新型传感器的原因是因其可将一次侧与传感信号进行隔离处理，能够很好的达到监测的效果。

常见局部放电检测技术的现状

局部放电的测试都是以局部放电所产生的各种现象为依据, 通过能表述该现象的物理量来表征局部放电的状态。局部放电的过程, 除伴随着电荷的转移和电能的损耗之外, 还会产生声波、发光、发热以及出现新的生成物等, 所以目前出现的检测技术均是围绕着这些表征特征进行检测。

1、脉冲电流法。在放电的高压回路中用其耦合电容C k 进行局部放电信号检测, 可以测定局部放电的一些基本量( 如视在放电量q ) , 可以显示出局部放电脉冲大小、个数与相位, 测试灵敏度相当高,而且可用已知电荷量的脉冲注入校正定量。但脉冲电流法测试频率低、频带窄、信息量少; 易受外界干扰噪声(f < 10

MHz) 影响, 抗干扰能力差。

2、局部放电射频检测法。由于将电流互感器直接串入末屏有开路的危险, 所以现在普遍使用罗哥伏斯基线圈型传感器从变压器、发电机、电力电缆等被检测设备的中性点或接地电缆处测取信号。其中,罗氏线圈型根据芯棒材料的不同又分为磁性芯棒型和非磁性芯棒型。其中芯棒材料使用优质坡莫合金的I/ V 传感器可有效屏蔽外界的电磁干扰; 芯棒材料采用聚乙烯塑料制成的罗氏线圈型电流传感器,在高频信号下的铁耗很小, 相应的线性度得到提高,可工作在很宽的频率范围内, 测量的信号频率也可达到30 MHz, 大大提高了局部放电测量频率。同时,测试系统安装方便, 检测设备不改变电力系统的运行方式。随着数字滤波技术的发展, 射频检测法得到了较广泛的应用。

电力变压器局部放电检测方法分析

摘要：文章简单分析了电力变压器局部放电的现状与检测价值性，并以电测法、非电测法为切入点，阐述了超高频检测方法、脉冲电流方法、光测方法、超声波检测方法、化学检测方法这些常用电力变压器局部放电带电检测方法的要点内容，在此基础上，还对电力变压器局部放电检测方法的发展方向进行了展望。

关键词：电力变压器；局部放电；检测方法

引言：电力变压器局部放电带电检测方法在维护变压器运行稳定性以及使用年限方面发挥着重要作用，由此可以说，落实对局部放电带电检测方法的持续性优化具有极高的现实意义，值得深入探究。

一、电力变压器局部放电的现状与检测价值性分析

（一）电力变压器局部放电的现状分析

电力变压器出现局部放电时经常会伴有电磁泄露、绝缘物质分解以及电极两端脉冲电压的情况。在电力变压器出现局部放电问题时，需要检测人员根据实际情况使用特定方法（常用方法为：电流测试法、脉冲电压测试法）进行检测，电力变压器定期维护检测时应用的方法为脉冲电流法。检测人员在故障发生时，需要准确对发生故障的位置进行判断，尽快对故障点进行问题排除，降低故障对变压器产生的影响。在电力变压器的实际应用阶段，对故障点的定位原理主要为以下两种：（1）电气元器件定位法。这一原理可以细分为极性检查法、分量检查法以及位置排查检查法；（2）超声波检测法。其通过利用超声波的反射原理进行故障点检测。可以细分为声音检测法以及电声转化法。

（二）电力变压器局部放电检测的价值性分析

随着人们审美水平的不断提高，电力能源的使用量不断增加，这便使得变压器的工作强度不断提高。为了确保电气设备运行的稳定程度，应从控制变压器绝缘性能方面进行控制，即选择使用质量良好，绝缘性能较强的材料，并摒弃对电气设备的绝缘状态进行检测，发现损坏情况时，应及时进行更好处理，降低电气事故的发生概率。在进行电力变压器的局部放电检测阶段，首先需要对电磁干扰进行排除，若是检测阶段存在电磁干扰的情况，则会导致检测结果不准确，甚至造成无法进行检测的情况，因此在检测阶段需要进行有效的电磁干扰防护措施，确保检测结果的准确性。

变压器局部放电检测技术研究

一、引言

变压器作为电力系统中的主要设备，其可靠性与安全性对于电网运行至关重要。变压器局部放电是变压器内部故障的重要特征之一，其可导致变压器的断电或失效。因此，变压器局部放电检测技术的研究与应用对于保障电力系统的安全稳定运行具有重要意义。

二、变压器局部放电概述

局部放电是电学闪络的一种，指在电绝缘介质中仅在局部发生电弧放电。局部放电的形式包括：空气孔道放电、气体空穴放电、壳体放电、间隙放电等。变压器局部放电依据其产生位置不同，可分为油中放电、绕组放电和芯铁放电。变压器局部放电可导致绝缘材料老化，劣化甚至破坏，在变压器运行过程中一旦发生局部放电，则必须及时采取处理措施，以防止继续扩散引起更加严重的故障和事故。

三、变压器局部放电检测技术的分类

目前，变压器局部放电检测技术可以分为电磁检测技术、电学检测技术和超声检测技术等多种，下面简要介绍几种主要的检测技术。

1. 电磁检测技术 电磁检测技术是利用变压器局部放电所产生的电磁波进行检测的一种非接触式检测技术。电磁检测技术主要包括：电磁波检测技术、电感耦合技术、电容耦合技术和高频电纳技术等。电磁检测技术具有检测范围广、检测操作简便等优点，但其灵敏度较低，不能完全覆盖所有局部放电故障。

2. 电学检测技术

电学检测技术是利用变压器内部组件产生的电学信号进行检测的一种非接触式检测技术。电学检测技术主要包括：ULPD检测技术和TEV检测技术等。电学检测技术具有对绝缘材料劣化程度的检测能力强、振动和温度环境影响较小等优点，但其检测范围受限。

3. 超声检测技术

超声检测技术是利用声波进行变压器局部放电检测的一种接触式检测技术。超声检测技术主要包括：超声波检测技术和频响分析技术等。超声检测技术具有灵敏度高、检测效率高等优点，但其操作方式较为繁琐，且检测过程中易造成对变压器的机械伤害。

四、技术应用现状

目前，变压器局部放电检测技术已经得到广泛应用。在具体实践中，电学检测技术是目前被广泛使用的技术之一。例如，ULPD技术在国内主要应用于变压器的故障诊断；TEV技术被广泛应用于GIS局部放电监测系统中，并开始逐步应用于变压器的实时在线监测。除此之外，随着技术的不断发展和创新，变压器局部放电检测技术也在不断地更新换代。
