机械洛阳铲成孔灌注桩专项施工方案

  • 格式：docx
  • 大小：37.84 KB
  • 文档页数：5

机械洛阳铲成孔灌注桩专项施工方案

一、施工前准备

1、施工前必须对施工现场进行清理，将现场内的障碍物、杂物和其它不需要的东西清理干净，以便正常进行施工。

2、参照设计图纸，在施工现场加固设备，如固定起重机、安装吊篮、安装钢管支撑体系等。并在现场设置作业平台和危险警示标志。

3、检查施工现场设施的完好性和运转情况，如：操作面板的正常工作，钻机和起重机是否正常，水泵管道是否有破裂现象等等。

4、施工中需要使用的施工机具要经过检查安全性能，机器设备的电源需与施工用电设施紧密连接，以便确保施工设备的正常运转。

5、施工前要对作业区域进行必要的防护措施，如搭设结合实际的防护网、设置警示标志等。必要时，要在洛阳铲成孔灌注桩施工现场进行埋深测量、探测、探视等措施。

6、在施工现场加强协调与指挥，确保施工设备、施工人员和施工材料可以及时正确的到达需要作业的地点上下料。

二、洛阳铲成孔灌注桩施工

1、施工机具的组装与调试:

(1)钻机

洛阳铲成孔灌注桩的施工首先需要钻机，在钻机上安装好钻头，目标是在孔洞内的土层中钻出直径适合的洞壁。粘土、砂岩、黏土等物质。

(2)振动杆

安装好振动杆后，需按照设计要求进行振动振捣，以便将土粉和水流排放至孔底，从而增加加固效果。

(3)水泥罐

在振动中，钻孔内的土粉和水将被混合，接着水泥罐就要派上用场了，以确保钢筋混凝土均匀施工且没有沉降，从而使加固效果提升到最高水平。

2、施工流程

(1)铲孔

首先需要在施工的位置上进行试验铲孔，以确定需要铲开多少空间能达到预期的加固效果。铲孔时，需要安装龙门起重机、专业工具和其它必要的设备，以适应施工过程中各种环境的变化。

(2)加固

当洛阳铲成孔灌注桩完成铲孔之后，即进入加固环节。在加固前，需要安装振动杆以振动混凝土，然后将混凝土灌注至钻孔中，以便牢固地固定钢筋。

(3)布置钢筋

灌注混凝土之后，要注意将钢筋插入其中，以便将其浇筑成钢筋混凝土。在布置钢筋的过程中，钢筋之间的距离要恰到好处，避免在混凝土浇筑过程中钢筋产生移位现象。

(4)浇筑混凝土

当钢筋完成铺置之后，就可以进行混凝土的浇筑了。混凝土的浇筑应该均匀，以达到最佳的加固效果。在浇筑混凝土的同时，还需要控制混凝土的温度和水分，以保证混凝土质量的稳定性和可靠性。

(5)振动整平

在混凝土浇筑后，需要进行整平和振动处理，以达到充分消除气泡和减少裂缝的目的。同时还可以排除在混凝土表面存在的鼓包、裂纹等缺陷。

(6)清理

在混凝土表面处理完后，需要进行清理，将表面还原至原有的形态。在清理过程中，要注意保护混凝土的表面，避免产生损害和破坏。

三、施工后处理

1、检查验收

施工完成后，需要进行全程的检查验收，以确保工程质量和施工效果达到要求。如有需要，还可以进行一些调整和更改，以适应实际的施工环境。

2、施工记录

在施工全过程中，要注意对重要环节进行记录和归档，以备后续使用和管理。

3、清理工具

施工完成后，需要对施工现场进行清理和清理，以保持施工现场整洁并为下一次施工做好准备。

四、安全措施

1、施工现场要设置危险警示标志和防护措施，并确保相关人员能够安全入场和离场。

2、操作人员要穿戴好防护设备，并严格按照操作规程进行操作，要保证钻机、振动杆和水泥罐等使用的安全性能符合要求。

3、施工过程中要注意保持施工现场的干燥和通风，以避免安全事故的发生。

5、在施工环节的每一个细节上，都要注意安全性问题。

合集下载

机械成孔灌注桩施工方案

机械成孔灌注桩施工方案

东平湖景区旅游酒店

机械钻孔灌注桩

专

项

施

工

方

案

江苏鑫华成国际建设工程有限公司山东分公司

2018年03月28日

- 1 - 目 录

一、工程概况..........................................1

二、地质情况地形及水文情况............................2

三、施工现场换填......................................3

四、施工方案..........................................4

一、设备选择

二、机械钻孔灌注施工

五、机械钻孔钻进施工方法..............................5

六、钢筋笼制作及安装..................................6

七、混凝土浇筑........................................7

八、机械钻孔灌注桩工程施工质量保证及措施..............8

九、施工工期保证措施..................................9

十、安全保证措施.....................................10

十一、环保文明施工措施...............................11

- 2 - 一、工程概况

本项目为东平湖艺术特色小镇酒店码头新建工程，该项目位于桑园新村东南侧及于王庄村北测、东平湖西岸。东平湖景区旅游酒店工程为水上建筑，通过路桥，修建水上平台组织交通。水上平台下部为开敞式汽车库。上部为酒店三层局部四层，总建筑面积8331.1㎡，其中疏散平台下建筑面积为4513.2㎡。占地面长78m，宽57.1m，建筑高度17.775m。本工程采用现浇混凝土框架结构，基础形式为桩基础，结构嵌固端为基础顶。码头桥梁设计全长63.04m，宽12m。桥梁起点桩号为K0+020.56，中心桩号为K0+053.58，终点桩号为K0+083.6，跨径具体布置为20+20+20m。桥梁上部采用预应力混凝土空心板；下部桥台采用桩基接承台基础，重力式台身，桩基直径1.3m，桥墩采用桩柱接盖梁形式，全桥桩基均为钻孔灌注桩基础，按摩擦桩设计。

机械成孔灌注桩施工方案 2

机械成孔灌注桩施工方案 2

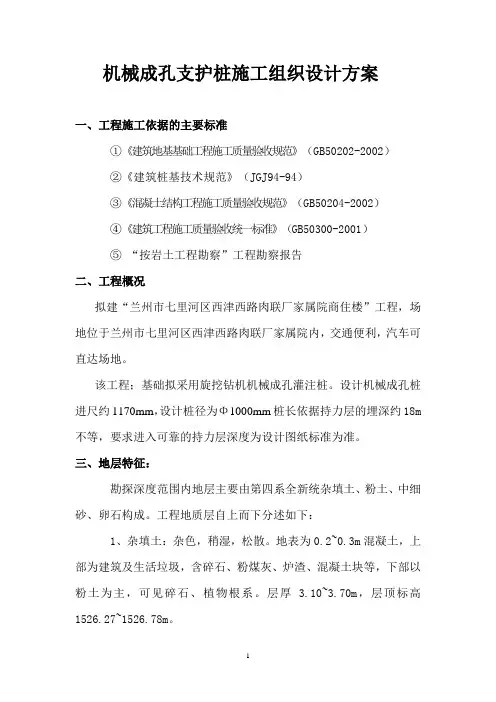

1 机械成孔支护桩施工组织设计方案

一、工程施工依据的主要标准

①《建筑地基基础工程施工质量验收规范》（GB50202-2002）

②《建筑桩基技术规范》（JGJ94-94）

③《混凝土结构工程施工质量验收规范》（GB50204-2002）

④《建筑工程施工质量验收统一标准》（GB50300-2001）

⑤ “按岩土工程勘察”工程勘察报告

二、工程概况

拟建“兰州市七里河区西津西路肉联厂家属院商住楼”工程，场地位于兰州市七里河区西津西路肉联厂家属院内，交通便利，汽车可直达场地。

该工程；基础拟采用旋挖钻机机械成孔灌注桩。设计机械成孔桩进尺约1170mm，设计桩径为Φ1000mm桩长依据持力层的埋深约18m不等，要求进入可靠的持力层深度为设计图纸标准为准。

三、地层特征：

勘探深度范围内地层主要由第四系全新统杂填土、粉土、中细砂、卵石构成。工程地质层自上而下分述如下：

1、杂填土：杂色，稍湿，松散。地表为0.2~0.3m混凝土，上部为建筑及生活垃圾，含碎石、粉煤灰、炉渣、混凝土块等，下部以粉土为主，可见碎石、植物根系。层厚3.10~3.70m，层顶标高1526.27~1526.78m。

2 2、粉土：黄褐色，稍湿~湿，稍密，土质较均匀，具水平层理。下部夹有红褐色黏土层，摇振反应中等，无光泽，干强度低，韧性低。层厚1.00~2.40m，层顶标高1522.79~1523.68m，层顶埋深3.10~3.70m。

3、中细砂：青灰色，结构松散，主要由石英、长石及黑色矿物组成，稍密，湿。层厚0.40~0.70m，层顶标高1521.22~1522.22m层顶埋深4.40~5.50m，局部分布。

4、卵石：青灰色，湿~很湿，中密~密实，粒径一般2~10cm少量粒径超过15cm以上，多呈浑圆状，磨圆度较好，骨架颗粒间为粗砂充填，大于2mm骨架颗粒含量约占全重的60.0~75.0%，母岩主要成份为大理石、花岗岩、花岗闪长岩、石英岩、变质砂岩等。本层揭露厚度15.90~22.60m（未穿透），据邻近建筑物岩土工程勘察和区域地质资料，该场地卵石层厚度大于50m。层顶标高1520.52~1522.73m，层顶埋深3.70~6.20m.

机械洛阳铲探孔专项施工方案

机械洛阳铲探孔专项施工方案

新建郑徐客运专线开封北站桩基工程

洛阳铲探孔及破除孔底障碍

专项施工方案

编 制：

审 核：

审 批：

浙江宝业建设集团有限公司

二○一五年四月

新建郑徐客专民权北站站台雨棚洛阳铲探孔及破除孔底障碍专项施工方案

- 1 - 目 录

一、工程概况 ........................................... - 2 -

二、编制依据 ........................................... - 2 -

三、编制目的 ........................................... - 3 -

四、施工方案 ............................................................................................ - 3 -

4.1、施工准备 .................................................................................... - 3 -

4.2、机械洛阳铲探孔施工工艺流程 ................................................ - 3 -

4.3、洛阳铲探孔 .................................................. 错误！未定义书签。

五、危险辨识 ............................................................................................ - 5 -

5.1、坍塌掩埋 .................................................................................... - 5 -

机械成孔灌注桩施工方案 (1)

机械成孔灌注桩施工方案 (1)

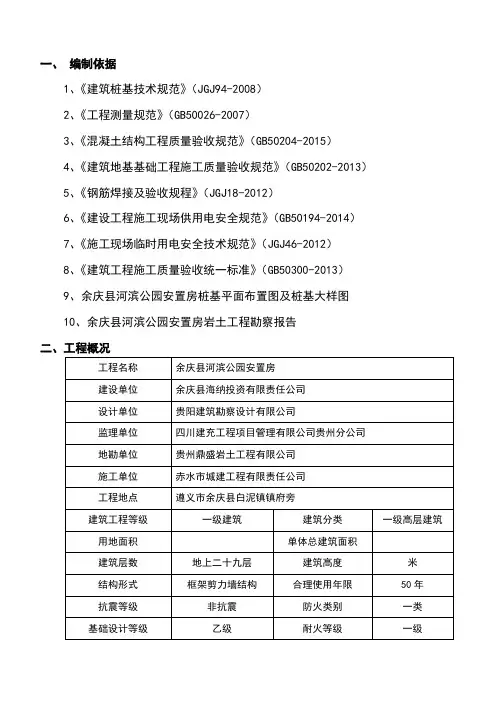

一、 编制依据

1、《建筑桩基技术规范》（JGJ94-2008）

2、《工程测量规范》（GB50026-2007）

3、《混凝土结构工程质量验收规范》（GB50204-2015）

4、《建筑地基基础工程施工质量验收规范》（GB50202-2013）

5、《钢筋焊接及验收规程》（JGJ18-2012）

6、《建设工程施工现场供用电安全规范》（GB50194-2014）

7、《施工现场临时用电安全技术规范》（JGJ46-2012）

8、《建筑工程施工质量验收统一标准》（GB50300-2013）

9、余庆县河滨公园安置房桩基平面布置图及桩基大样图

10、余庆县河滨公园安置房岩土工程勘察报告

二、工程概况

工程名称 余庆县河滨公园安置房

建设单位 余庆县海纳投资有限责任公司

设计单位 贵阳建筑勘察设计有限公司

监理单位 四川建充工程项目管理有限公司贵州分公司

地勘单位 贵州鼎盛岩土工程有限公司

施工单位 赤水市城建工程有限责任公司

工程地点 遵义市余庆县白泥镇镇府旁

建筑工程等级 一级建筑 建筑分类 一级高层建筑

用地面积 单体总建筑面积

建筑层数 地上二十九层 建筑高度 米

结构形式 框架剪力墙结构 合理使用年限 50年

抗震等级 非抗震 防火类别 一类

基础设计等级 乙级 耐火等级 一级 该工程采用机械成孔灌注桩基础,桩数35根，地基持力层为中风化紫红色泥岩。设计桩径及钢筋见下表。

本工程±相当于绝对标高。

桩身混凝土强度等级为C30，混凝土浇灌高度高于桩顶标高500mm。

桩 基 础 祥 表

桩

基

编

号 砼强度等级 桩尺寸（mm） 桩 配 筋 单桩竖向承载力特征值

孔径 嵌岩深度 纵筋 螺旋箍 螺旋箍 加劲筋 （KN）

ZH1 C30 1000 3000 13C14 A8@200 A8@100 C12@2000 5537

ZH2 C30 1100 4400 13C14 A8@200 A8@100 C12@2000 7345
