电控箱安装施工方案

配电箱安装工程

施

工

方

案

XX工程公司

年月日

一、 施工准备

（一） 作业条件

1、 墙体结构已弹出施工水平线。

2、 安装配电箱所需的木砖及铁件巳预埋。

3、 随土建结构预留的暗装配电箱的安装位置正确,大小合适。

4、 暗装配电箱箱体时,安装箱体墙面的抹灰应全部完成。暗装配电箱盘芯及贴脸时,土建装修的抹灰、喷浆及油漆应全部完成。

5、 明装配电箱时,土建装修的抹灰、喷浆及油漆应全部完成。

（二） 材料要求

1、 建筑电气工程中安装的高压成套配电柜、控制柜(屏、台)应有出厂合格证、生产许可证和试验记录。低压成套配电柜、动力、照明配电箱(盘、柜)除上述质量证明文件外,还应有“CCC”认证标志及认证证书复印件。

2、 动力、照明配电箱、低压柜,不同厂家、不同规格的出厂合格证应各备一张。低压进线冗接箱或分支柜,多层进户分界开关柜,不同厂家、不同规格的合格证应各备一张。

3、 产品进场后先进行外观检查:箱体应有一定的机械强度,周边平整无损伤,油漆无脱落。然后进行开简检验:箱内各种器具应安装牢固,导线排列整齐,压接牢固,二层底板厚度不小于1.5mm,且不得用阻燃型塑料板做二层底板。各种断路器进行外观检验,调整及操作试验。

4、 配电箱不应采用可燃材料制作；在干燥无尘的场所,采用的木制配电箱应经阻燃处理。

5、 镀锌制品(支架、横担、接地极、避雷用型钢等)和外线金具应有出厂合格证和镀锌质量证明书。

（三） 主要机具

1、 铅笔、卷尺、水平尺、方尺、线坠等。

2、 手锤、錾子、剥线钳、尖嘴钳、压接钳、电钻、液压开孔器、锡锅、锡勺、电工常用工具等。

二、 质量要求

（一） 高压开关柜

质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

项 序 项 目 允许偏差或允许值

主控项目 1 金属框架的接地或接零 第6.1.1条

2 手车抽出式柜的推拉和动、静触头检查 第6.1.3条

1 安装要点

1、家庭配电箱分金属外壳和塑料外壳两种，有明装式和暗装式两类，其箱体必须完好无缺。

2、家庭配电箱的箱体内接线汇流排应分别设立零线、保护接地线、相线，且要完好无损，具良好绝缘。

3、空气开关的安装座架应光洁无阻并有足够的空间，应安装在干燥、通风部位，且无妨碍物，方便使用。

4、家用配电箱不宜安装过高，一般安装标高为1.8米，以便操作；进配电箱的电管必须用锁紧螺帽固定。

5、若家庭配电箱配电箱需开孔，孔的边缘须平滑、光洁，配电箱埋入墙体时应垂直、水平，边缘留5~6毫米的缝隙，配电箱内的接线应规则、整齐，端子螺丝必须紧固。

6、各回路进线必须有足够长度，不得有接头，安装后标明各回路使用名称，家庭配电箱安装完成后须清理配电箱内的残留物。

安装方法

1、首先家用配电箱接线的时候，要看清楚家用配电箱接线图的设计，不要把零线和火线搞混淆了，如果两者一旦接错了的话，就会短路，造成不必要的麻烦。

2、配电箱应用的范围不同，那么接线的方法就是不同的，如果安装家用的配电箱，则需要购买进户线，选用六到十平方左右。

通过漏电开关中的火线连接到家用的总开关电闸，在通过火线连接到各个房间的开关，因为零线是公用的，分开到每个房间就行了。

3、在安装家用的配电箱之前，一定要把所涉及的设备买齐全，测量家用电路的额定电流以及工作电压是多少，按照家用的电路的电源进行配置一个相近的配电箱。

安装通病及防治措施

1）、质量通病：高低压成排柜垂直度超差，表面不平齐，接缝间隙超差。

防治措施：安装前检验柜(盘)的几何尺寸并进行适当调整，认真拼装，使垂直度偏差不超过1.5mm/m，柜(盘)面平整度成盘排面不超过 5mm，柜(盘)面接缝不超过2mm。 2 2）、质量通病：对柜(盘)不标记柜号、简图，导线号牌不标或标识不清，开关功能标注不清。

防治措施：对柜(盘)的编号、功能、简图、柜内导线、电缆的标牌、线号均应永久性地标记清楚；开关标注功能或控制项目。

第 1 页 目 录

1 工程概况 .................................................................................................................... 3

1.1 罐区单元 .............................................................................................................. 3

1.2 主管廊部分单元 ................................................................................................... 3

1.3 主要标准、规范、规程 ........................................................................................ 4

1.4 电气施工设计文件 ............................................................................................... 5

1.5 主要工程量 .......................................................................................................... 5

2 工程总体施工部署 ...................................................................................................... 6

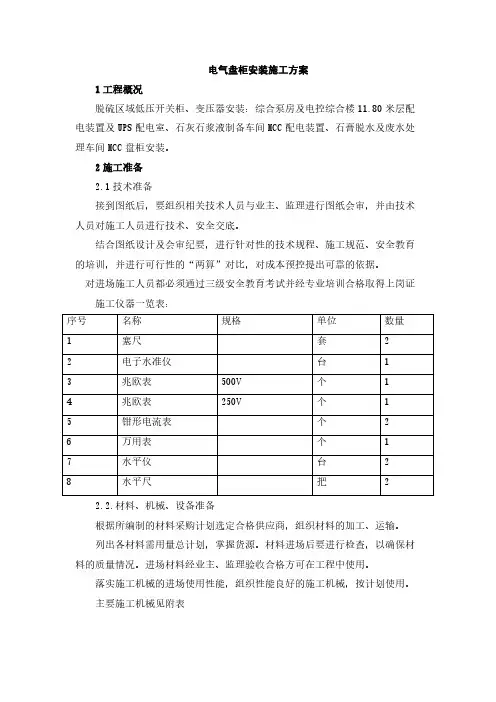

电气盘柜安装施工方案

1工程概况

脱硫区域低压开关柜、变压器安装：综合泵房及电控综合楼11.80米层配

电装置及UPS配电室、石灰石浆液制备车间MCC配电装置、石膏脱水及废水处

理车间MCC盘柜安装。

2施工准备

2.1技术准备

接到图纸后，要组织相关技术人员与业主、监理进行图纸会审，并由技术

人员对施工人员进行技术、安全交底。

结合图纸设计及会审纪要，进行针对性的技术规程、施工规范、安全教育

的培训，并进行可行性的“两算”对比，对成本预控提出可靠的依据。

对进场施工人员都必须通过三级安全教育考试并经专业培训合格取得上岗证

施工仪器一览表： 序号 名称 规格 单位 数量

1 塞尺 套 2

2 电子水准仪 台 1

3 兆欧表 500V 个 1

4 兆欧表 250V 个 1

5 钳形电流表 个 2

6 万用表 个 1

7 水平仪 台 2

8 水平尺 把 2

2.2.材料、机械、设备准备

根据所编制的材料采购计划选定合格供应商，组织材料的加工、运输。

列出各材料需用量总计划，掌握货源。材料进场后要进行检查，以确保材

料的质量情况。进场材料经业主、监理验收合格方可在工程中使用。

落实施工机械的进场使用性能，组织性能良好的施工机械，按计划使用。

主要施工机械见附表

序号 名称 规格 单位 数量

1 切割机 台 2

2 电焊机 交流 台 2

3 角磨机 台 2

4 活扳手 10〃 把 5

5 电焊工具 套 2

6 钢卷尺 10m 把 1

7 钢卷尺 5m 把 5

8 钢角尺 把 2

9 钢直尺 把 2

10 力矩扳手 把 2

2.3人员准备工作

劳动人员见附表 序号 工种名称 人数 序号 工种名称 人数

1 电工 6人 2 焊工 2人

2 力工 6人

3施工步骤：

3.1 基础槽钢安装：

3.1.1 基础槽钢下料总长度尺寸的确定应考虑以下几个方面:

1）每台开关柜的几何尺寸。

2）开关柜组合时盘柜间隙尺寸的总和,每个间隙按1毫米计算。
