引言：

光的衍射是一种光的传播现象，通过光通过一个孔或者经过一个狭缝时，光波会发生弯曲和扩散，形成一系列明暗相间的光条纹。本实验旨在通过观察光的衍射现象，探究光的性质和特点。

实验器材：

1. 激光器

2. 狭缝

3. 屏幕

4. 尺子

5. 光电池

6. 电流表

实验步骤：

1. 将激光器放置在适当的位置，保证光线能够直射到狭缝上。

2. 调整狭缝的宽度，观察光线通过狭缝后在屏幕上的衍射现象。

3. 使用尺子测量狭缝的宽度，并记录下来。

4. 将光电池与电流表连接，将光电池放置在屏幕上，测量光电池接收到的光强，并记录下来。

实验结果与数据分析：

通过观察实验现象，我们可以看到在屏幕上形成了一系列明暗相间的光条纹，这些条纹呈现出明显的衍射特征。随着狭缝宽度的增加，衍射条纹的间距变大，明暗交替的次数也增加。这表明狭缝的宽度与衍射现象之间存在着一定的关系。

通过测量狭缝的宽度，我们可以得到具体的数据。在实验中，我们测得狭缝的宽度为0.1毫米。根据光的波长和狭缝宽度之间的关系，我们可以计算出光的波长。假设光的波长为λ，根据衍射公式，我们有sinθ = λ/d，其中θ为衍射角度，d为狭缝宽度。通过解这个方程，可以得到光的波长。

另外，我们还测量了光电池接收到的光强。通过改变狭缝的宽度，我们可以观察到光强的变化。当狭缝宽度较小时，光强较弱；而当狭缝宽度较大时，光强较强。这表明光的衍射现象与光强之间存在一定的关系。

实验结论：

通过本实验，我们得出了以下结论：

1. 光的衍射是光的传播过程中的一种现象，当光通过一个孔或者经过一个狭缝时，会发生弯曲和扩散，形成一系列明暗相间的光条纹。

2. 狭缝的宽度与衍射现象之间存在着一定的关系，随着狭缝宽度的增加，衍射条纹的间距变大，明暗交替的次数也增加。

3. 光的波长可以通过测量狭缝宽度得到，根据衍射公式可以计算出光的波长。

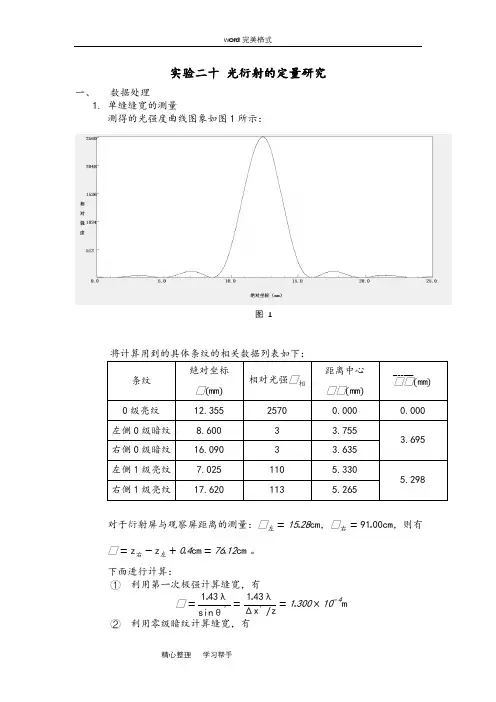

实验二十 光衍射的定量研究

一、 数据处理

1. 单缝缝宽的测量

测得的光强度曲线图象如图1所示：

将计算用到的具体条纹的相关数据列表如下：

条纹 绝对坐标𝑥(mm) 相对光强𝑥相 距离中心

𝑥𝑥(mm) 𝑥𝑥̅̅̅̅̅̅(mm)

0级亮纹 12.355 2570 0.000 0.000

左侧0级暗纹 8.600 3 3.755

3.695

右侧0级暗纹 16.090 3 3.635

左侧1级亮纹 7.025 110 5.330

5.298

右侧1级亮纹 17.620 113 5.265

对于衍射屏与观察屏距离的测量：𝑥左=15.28cm，𝑥右=91.00cm，则有

𝑥=z右−z左+0.4cm=76.12cm 。

下面进行计算：

① 利用第一次极强计算缝宽，有

𝑥=1.43λsinθ′=1.43λΔx′/z=1.300×10−4m

② 利用零级暗纹计算缝宽，有 图 1 𝑥=𝑥𝑥𝑥𝑥𝑥=𝑥𝑥𝑥/𝑥=1.304×10−4m

2. 双缝的缝宽和缝间距的测量

测得的光强度曲线图象如图2所示：

将计算用到的具体条纹的相关数据列表如下：

条纹 绝对坐标𝑥(mm) 相对光强𝑥相 距离中心

𝑥𝑥(mm) 𝑥𝑥̅̅̅̅̅̅(mm)

0级亮纹 18.145 2579 0.000 0.000

左侧0级暗纹 15.400 66 2.745

2.650

右侧0级暗纹 20.700 69 2.555

左侧1级亮纹 13.240 1274 4.905 4.855

右侧1级亮纹 22.950 1308 4.805

左侧单元因子所致0级暗纹 5.220 1 12.925

12.813 右侧单元因子所致0级暗纹 30.845 1 12.700

*这里的0级暗纹和1级亮纹的物理含义是与之前在单缝中所说的不同的，在单缝中，是由于衍射导致的暗纹和亮纹，而此处是由干涉导致的。

单缝衍射光强的分布测量实验报告

实验名称：单缝衍射光强的分布测量

实验目的：

1. 了解单缝衍射现象及其规律；

2. 掌握测量单缝衍射光强的方法和步骤。

实验器材：

1. 单缝光源

2. 单缝衍射装置

3. 光电探测器

4. 数字多道分析器

5. 电脑与连接线

6. 实验支架

7. 高精度尺子

实验原理：

当光传播到单缝上时，由于光的波动性，出现了衍射现象。在单缝前方远离缝的一定距离处，出现一系列亮暗的条纹，即衍射图样。衍射图样反映了波阵面在缝后的衍射情况，通过测量这些条纹的亮度，可以得到单缝衍射光强的分布。

实验步骤： 1. 将实验装置搭建好，确保光路正常且稳定。

2. 将光电探测器放置在远离单缝的一定距离处，调整其位置使其刚好能接收到衍射光。

3. 将电脑与数字多道分析器连接。

4. 打开数据采集软件，设置好采集参数。

5. 开始采集数据，持续一段时间，确保得到足够多的数据点。

6. 关闭数据采集软件，保存数据并进行数据分析。

7. 根据采集到的数据绘制单缝衍射光强分布图。

实验结果分析：

根据采集到的数据，可以得到每个位置上的光强数值。通过绘制光强与位置的关系图，可以观察到一系列亮暗条纹的分布。根据衍射理论可以推导出单缝衍射的光强分布公式：

I(x) = (I_0 * sin(β)/β)^2 * (sin(α)/α)^2

其中，I(x)为位置x处的光强，I_0为中央最大光强，β为sin(β) = (π * b * sin(α))/λ，b为单缝宽度，α为入射光与垂直方向的夹角，λ为入射光波长。

实验误差分析：

1. 由于实验器材和环境的限制，实际测量中可能会存在一定的误差。

2. 光电探测器的位置调整可能不够精确，导致实际测量的位置与理论位置存在偏差。

3. 光源的稳定性对实验结果也有一定影响，光源的波动性会导致实际测量的数值偏差。

4. 数据采集时的误差也需要注意，包括噪声、干扰等。

实验结论：

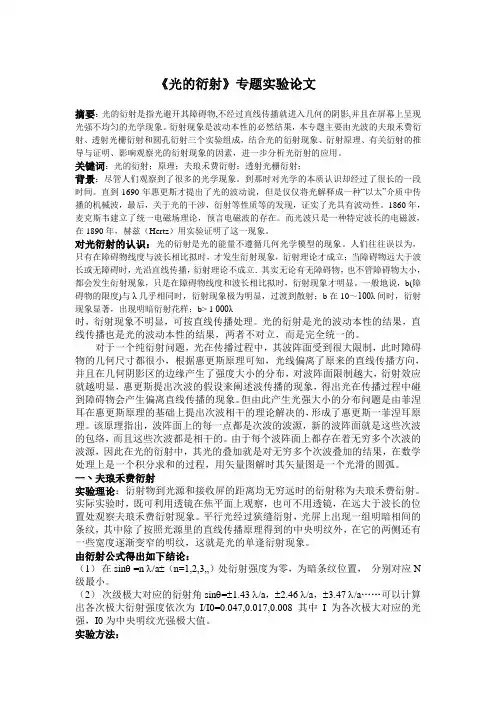

《光的衍射》专题实验论文

摘要： 光的衍射是指光避开其障碍物,不经过直线传播就进入几何的阴影,并且在屏幕上呈现光强不均匀的光学现象。衍射现象是波动本性的必然结果，本专题主要由光波的夫琅禾费衍射、透射光栅衍射和圆孔衍射三个实验组成，结合光的衍射现象、衍射原理、有关衍射的推导与证明、影响观察光的衍射现象的因素，进一步分析光衍射的应用。

关键词：光的衍射；原理；夫琅禾费衍射；透射光栅衍射；

背景：尽管人们观察到了很多的光学现象。到那时对光学的本质认识却经过了很长的一段时间。直到1690年惠更斯才提出了光的波动说，但是仅仅将光解释成一种“以太”介质中传播的机械波，最后，关于光的干涉，衍射等性质等的发现，证实了光具有波动性。1860年，麦克斯韦建立了统一电磁场理论，预言电磁波的存在。而光波只是一种特定波长的电磁波，在1890年，赫兹（Hertz）用实验证明了这一现象。

对光衍射的认识：光的衍射是光的能量不遵循几何光学模型的现象。人们往往误以为，只有在障碍物线度与波长相比拟时，才发生衍射现象，衍射理论才成立；当障碍物远大于波长或无障碍时，光沿直线传播，衍射理论不成立．其实无论有无障碍物，也不管障碍物大小，都会发生衍射现象，只是在障碍物线度和波长相比拟时，衍射现象才明显。一般地说，b(障碍物的限度)与λ几乎相同时，衍射现象极为明显，过渡到散射；b在10～100λ间时，衍射现象显著，出现明暗衍射花样；b> 1 000λ

时，衍射现象不明显，可按直线传播处理。光的衍射是光的波动本性的结果，直线传播也是光的波动本性的结果，两者不对立，而是完全统一的。

对于一个纯衍射问题，光在传播过程中，其波阵面受到很大限制，此时障碍物的几何尺寸都很小，根据惠更斯原理可知，光线偏离了原来的直线传播方向，并且在几何阴影区的边缘产生了强度大小的分布，对波阵面限制越大，衍射效应就越明显，惠更斯提出次波的假设来阐述波传播的现象，得出光在传播过程中碰到障碍物会产生偏离直线传播的现象。但由此产生光强大小的分布问题是由菲涅耳在惠更斯原理的基础上提出次波相干的理论解决的，形成了惠更斯一菲涅耳原理。该原理指出，波阵面上的每一点都是次波的波源，新的波阵面就是这些次波的包络，而且这些次波都是相干的。由于每个波阵面上都存在着无穷多个次波的波源，因此在光的衍射中，其光的叠加就是对无穷多个次波叠加的结果，在数学处理上是一个积分求和的过程，用矢量图解时其矢量图是一个光滑的圆弧。
