隧道灭菌烘箱工作原理

隧道式灭菌干燥机工作原理

隧道式灭菌干燥机是一种在医药、食品、化工等行业中使用广泛的设备。它不仅可以对浸泡物进行灭菌处理，还可以将其彻底干燥。那么，隧道式灭菌干燥机的工作原理是什么？

隧道式灭菌干燥机的整个处理过程，可以分为以下环节：加热灭菌、干燥、冷却。接下来，我们分别来详细了解一下。

一、加热灭菌

首先，将需要灭菌的物品放入灭菌室。灭菌器内增温速度很快，可选用电加热、蒸气加热或其它方式快速将温度升高。当达到设定的温度后，灭菌过程开始。此时，灭菌室内充满了蒸汽，并把物品完全覆盖。蒸汽凝结在物品表面，并使高温及其它灭菌成分充分作用于物品表面，达到杀灭细菌的效果。

二、干燥

灭菌完成后，开始进入干燥环节。因为蒸汽灭菌后，物品表面仍有水分滞留，所以需要进行脱水干燥。隧道式灭菌干燥机在进行干燥的同时还需要同时移动，这也是隧道式名称的来源。在干燥过程中，内部循环风扇起着重要作用。将热空气在物品表面循环，加快水分的蒸发。同时，内部温度控制在设定范围之内，避免温度过高而造成物品受损。

三、冷却

最后，灭菌干燥完成，需要进行冷却。为了避免物品被高温冷却过快而造成表面变形损坏，隧道式灭菌干燥机会开启专门的冷却系统，维持常温状态。冷却过程过后，已经完全脱水、无菌的物品可立即使用或包装出售。

总的来说，隧道式灭菌干燥机通过高温、蒸汽以及内部风扇等方式，对物品进行灭菌处理和脱水干燥，保证了物品的质量和卫生。同时，灵活的控制系统以及冷却系统，也让这款设备远远高出其他传统灭菌设备。

文件编码：YCTS04057-05

ASM400-5型远红外隧道灭菌烘箱再验证方案

潍坊永昌药业

ASM400-5型远红外隧道灭菌烘箱再验证方案 再验证方案批准程序

姓名（打印） 职位 签名 日期

起草人 钱建发 工程部经理

复核人 王冰燕 车间主任

复核人 李海燕 QA质监员

复核人 李永宪 生产部经理

批准人 宋 晓 质管部经理

以上签名表示您对该再验证方案已审阅并同意执行

一、再验证目的

为了再确认ASM400-5型远红外隧道灭菌烘箱安装符合设计要求，设备各项性能指标知足生产工艺要求，实验并再确认通过烘箱的瓶盘内不同位置安瓿瓶均达到干燥灭菌成效，实验并再确认预定的烘干、灭菌程序能够达到预先设计要求，特制定本再验证方案，对该设备进行再验证。

二、概述

ASM400-5型远红外隧道灭菌烘燥箱利用远红外和电加热作为热能源，由远红外和电加热元件产生热量，利用风机进行对流换热，对瓶子和物料进行热量传递，并非断补充新鲜空气，排出潮湿空气，从而对物料进行干燥。

本机采纳低噪音进风机和排风机，烘箱内空气经石英镀金加热管和不锈钢电热加管加热，含水的湿热空气通过排风口排出箱外。烘箱内置测温点，其所需温度可自动调剂操纵。操作方式十分简单。远红外隧道灭菌烘燥箱有以下结构部份组成：

ASM400-5型远红外隧道灭菌烘燥采纳优质碳钢做骨架，内部和外部用低碳奥氏体不锈钢制造。保温绝缘材料为无碱超细玻璃棉，加热元件为石英镀金加热管和不锈钢电加热管，换热面积大，效率高。在烘箱前部有百级爱惜装置及预热和排湿口，中部有高温灭菌区，后部有百级冷却箱。干燥运行时不断给箱内补充通过净化的新鲜空气，通过排湿风机排出潮湿空气而达到瓶子和物料干燥的目的，再通过排热风机排出热空气而达到瓶子和物料冷却的目的。

三、再验证范围

本再验证方案适用于潍坊永昌药业最终灭菌小容量注射剂车间ASM400-5型远红外隧道灭菌烘箱的再验证。 四、再验证部门及职责

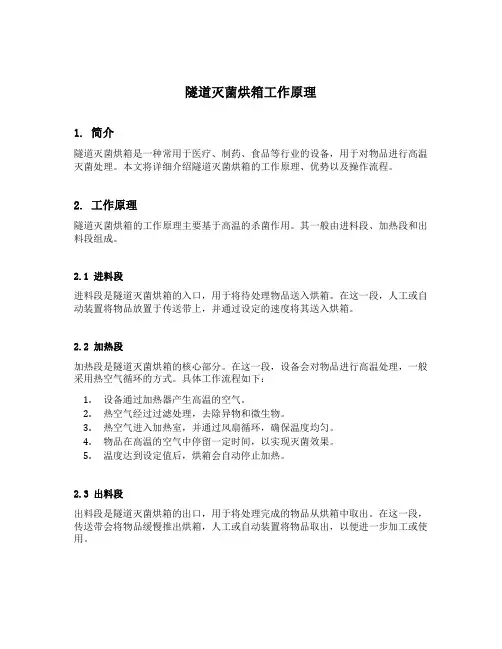

隧道灭菌烘箱工作原理

1. 简介

隧道灭菌烘箱是一种常用于医疗、制药、食品等行业的设备，用于对物品进行高温灭菌处理。本文将详细介绍隧道灭菌烘箱的工作原理、优势以及操作流程。

2. 工作原理

隧道灭菌烘箱的工作原理主要基于高温的杀菌作用。其一般由进料段、加热段和出料段组成。

2.1 进料段

进料段是隧道灭菌烘箱的入口，用于将待处理物品送入烘箱。在这一段，人工或自动装置将物品放置于传送带上，并通过设定的速度将其送入烘箱。

2.2 加热段

加热段是隧道灭菌烘箱的核心部分。在这一段，设备会对物品进行高温处理，一般采用热空气循环的方式。具体工作流程如下：

1. 设备通过加热器产生高温的空气。

2. 热空气经过过滤处理，去除异物和微生物。

3. 热空气进入加热室，并通过风扇循环，确保温度均匀。

4. 物品在高温的空气中停留一定时间，以实现灭菌效果。

5. 温度达到设定值后，烘箱会自动停止加热。

2.3 出料段

出料段是隧道灭菌烘箱的出口，用于将处理完成的物品从烘箱中取出。在这一段，传送带会将物品缓慢推出烘箱，人工或自动装置将物品取出，以便进一步加工或使用。 3. 优势

隧道灭菌烘箱在物品灭菌方面具有许多优势，以下是几个主要的优势：

3.1 高效性

隧道灭菌烘箱能够在相对较短的时间内对大量物品进行灭菌处理。其高温和循环风扇的设计保证了灭菌效果的同时，也提高了加工效率。

3.2 自动化

隧道灭菌烘箱通常配备自动控制系统，可以根据预设的参数对设备进行操作和监控。这种自动化的特性能够提高生产效率并减少操作人员的劳动强度。

3.3 灵活性

隧道灭菌烘箱可以适应不同类型和尺寸的物品，通过调整传送带速度和温度参数来实现。这种灵活性使其适用于各种不同的行业和应用需求。

3.4 可靠性

隧道灭菌烘箱采用优质的材料和先进的制造工艺，具有稳定的性能和长寿命。其可靠性能够保证连续的生产运行，并减少维护和维修的频率。

4. 操作流程

隧道烘箱冷却段灭菌

隧道烘箱是一种常用于食品加工行业的设备，它具有烘烤、烘干、烘培等多种功能。而冷却段灭菌则是隧道烘箱中的一个重要部分，它主要用于对热加工食品的快速冷却和灭菌处理。本文将从隧道烘箱冷却段灭菌的原理、工作流程以及应用等方面进行详细介绍。

隧道烘箱冷却段灭菌的原理主要是通过对食品进行快速冷却，从而达到灭菌的目的。具体来说，当食品经过烘箱的高温烘干段后，进入冷却段时，通过调节冷却段的温度和风速等参数，使得食品迅速降温。在这个过程中，食品的表面水分会迅速蒸发，从而使得食品的温度快速下降。这种快速冷却的作用可以有效地防止食品在冷却过程中滋生细菌，从而达到灭菌的效果。

隧道烘箱冷却段灭菌的工作流程一般可以分为以下几个步骤：

1.食品进入冷却段：当食品从烘干段进入冷却段时，会被放置在特定的传送带上，然后通过传送带的输送系统，慢慢地将食品送入冷却段。在这个过程中，食品的温度会逐渐降低，直至达到设定的冷却温度。 2.调节冷却参数：为了确保食品能够快速降温并达到灭菌的效果，需要合理地调节冷却段的温度和风速等参数。一般来说，冷却段的温度会设置在较低的范围内，而风速则会设置在较高的档位上，以加快食品表面水分的蒸发速度。

3.快速降温：通过调节冷却段的温度和风速等参数，可以使得食品在较短的时间内迅速降温。这种快速降温的作用可以使得食品的表面水分迅速蒸发，从而使得食品的温度快速下降。在这个过程中，食品的细菌很难存活下来，从而实现了灭菌的效果。

4.完成灭菌处理：当食品经过冷却段的处理后，其温度已经降低到设定的冷却温度，并且细菌已经被有效地杀灭。此时，食品可以继续向下一个环节进行，或者直接进行包装和销售等后续工序。

隧道烘箱冷却段灭菌在食品加工行业中有着广泛的应用。它可以被应用于包装食品、饮料等产品的加工过程中，以保证产品的卫生安全和质量稳定。通过快速降温和灭菌处理，可以有效地杀灭食品中的有害细菌和微生物，避免了因食品不洁净而引起的食品安全问题。同时，隧道烘箱冷却段灭菌还可以延长食品的保质期，提高产品的质量和口感。 综上所述，隧道烘箱冷却段灭菌是一种常用于食品加工行业的技术。它通过快速降温和灭菌处理，可以有效地杀灭食品中的细菌和微生物，提高产品的质量和安全性。同时，隧道烘箱冷却段灭菌的工作流程清晰，使用简单，具有较高的实用性。它在食品加工行业中具有广泛的应用前景。
