电气成套设备开关柜二次线智能化解决方案

摘要：我国经济建设的快速发展推动我国电力行业发展迅速，提高我国人们的生活水平，改善质量。当前，在我国的电力结构设计中，采用低压开关柜设计方式，不仅可以改善线路结构布局，还能在一定程度上提高电路设计的美观性。随着自动化技术水平的不断提高，智能化技术推动电气成套设备开关柜二次线生产快速发展。

关键词：电气成套设备开关柜；二次线智能化

引言

我国电力行业的快速发展离不开各行业的支持和国家政策的扶持，才有今天的成就和成果。我国目前是在工业结构的调整时期，电力能源行业属于快速发展的阶段，为电气成套行业创造了新机遇，由于开关柜是电气成套的重要组成部分，因此市场对开关柜提出更高的要求，阻碍电气成套发展的主要因素是传统的开关柜二次下线制造工艺条件下的生产效率和产品品质问题。

1电气成套设备开关二次线的传统制作工艺

近年来，我国对电网建设投入不断加大，智能化水平不断提高。其中采用电气成套设备对于整个电力行业的发展具有非常重要的意义。而电气成套设备的生产对整个电力行业的投资情况有严重的依赖性，随着国家政策的开放，我国在制造高端装备方面已经取得较高的进展。但传统的电气成套设备制作工艺对我国电力行业同样有深远影响。其中，传统工艺中二次线生产的步骤主要体现在以下几个方面：第一，专业的二次线配线员工会先获取图纸，经过相关人员的审核后，完成手工输入。第二，通过打印机对线号管进行打印。第三，通过专业设备对电线进行切剥加工。第四，将打印完成的线管安装在导线上。第五，相关人员通过剥线钳完成导线末端的处理。第六，手动完成冷压端子与二次导线的连接。第七，使用压线钳对冷压端子进行铆压处理。以上七个步骤是传统二次线加工作业的主要流程，每个程序都对人工有较大的依赖性，因此人员技术水平对二次线的制作质量具有非常大的影响。同时这种作业方式效率低下，产出较低，导致很难满足当前开关柜行业的需求。因此对当前技术进行改良，降低人工技能对整个生产过程的影响，采用智能化技术促进电力行业发展是电力行业发展的重要内容。

第1篇

一、项目背景

随着科技的不断发展，智能家居逐渐走进千家万户。智能开关作为智能家居的重要组成部分，具有远程控制、定时开关、节能环保等特点，极大地提高了人们的生活品质。为了满足市场需求，提升用户体验，现对现有开关进行智能化改造，制定以下工程方案。

二、工程目标

1. 实现开关的远程控制，方便用户随时随地操控家中电器；

2. 提高开关的节能环保性能，降低能耗；

3. 增强开关的安全性，防止误操作；

4. 提升开关的美观度，满足个性化需求。

三、工程范围

1. 室内照明开关；

2. 室内插座；

3. 室外照明开关；

4. 室外插座。

四、工程实施步骤

1. 设计阶段

（1）收集现有开关资料，包括型号、数量、安装位置等；

（2）根据用户需求，确定智能开关的功能、外观、材质等；

（3）设计智能开关的电路图，确保电路的稳定性和安全性；

（4）选择合适的智能开关产品，进行产品选型。

2. 施工阶段

（1）拆除原有开关，检查线路，确保线路完好； （2）安装智能开关，按照电路图连接线路；

（3）调试智能开关，确保开关功能正常；

（4）检查开关安装位置，确保美观、安全；

（5）进行整体调试，确保系统稳定运行。

3. 竣工验收阶段

（1）检查智能开关的功能是否满足设计要求；

（2）检查电路连接是否稳定、安全；

（3）检查开关安装位置是否美观、合理；

（4）进行整体测试，确保系统稳定运行；

（5）提交工程验收报告。

五、工程材料及设备

1. 智能开关：根据设计要求选择合适的智能开关产品；

2. 线路：使用符合国家标准的线路，确保电路稳定、安全；

3. 工具：剥线钳、螺丝刀、电钻等；

4. 其他：绝缘胶带、接线端子等。

六、工程预算

1. 智能开关费用：根据实际数量和产品价格计算；

2. 线路费用：根据实际线路长度和材质计算；

3. 工具费用：根据实际使用情况计算；

4. 其他费用：包括材料费、人工费等。

七、工程进度安排

ZigBee智能开关的单火线电源解决方案

[关键词摘要] ZigBee智能开关 智能家居 单火线取电 单火线供电 无线遥控开关 触摸开关 单火线解决方案 单火线电源模块 PI-3V3-B4

一、智能开关简介

智能开关，通常指微功耗单火线遥控开关或触摸开关，是一种新型的电子式墙壁开

关系列产品。它采用单火线取电技术，接线方式简单与普通墙壁开关完全相同，可与普

通墙壁开关兼容、互换（真正实现免布线）；

具有多种电子功能(开关、调光、定时、群控、场景等)，多种操控方式(触摸式、

声光控、无线遥控、人体感应等)，可以满足多种场合、人群的不同需要。 ZigBee智能开关的单火线电源解决方案

它负载兼容性强，可以开关控制包括节能灯在内的各种电工或照明电路负载；可以

满足白炽灯泡、节能灯、荧光灯、卤素灯、LED灯、吊扇（或电扇、排气扇）等的开关、

定时控制工作。它采用微功耗工作方式，开关流畅、谐波极小，符合节能环保的理念。

智能开关控制对象是照明、家电、门窗、防盗等全套电器，控制任务可以任意设

置和改变，可以实现全开、全关、定时程控、场景设置等复杂操作功能，为人们提

供了方便、舒适、时尚、节能的生活方式。

智能开关一般由中央控制系统、信息传感器、终端执行器（开关驱动装置），并采

用信息总线、网络、有线载波、无线电等方式通信相连接而进行工作。

现在主流的控制方式是远程无线控制, 比如RF射频技术(315MHZ, 433MHZ对码开

关)、IR红外技术、WIFI技术、蓝牙技术和ZigBee技术等，ZWAVE智能开关(868MHZ)，

以及ZIGBEE智能开关(2.4G)等, 由于ZigBee技术具有通讯距离长、穿墙能力较强、发ZigBee智能开关的单火线电源解决方案

射功耗较低的特点，比较适合智能家居应用场合，成为智能开关的主流控制方式。

智能开关的技术难点: 由于单火线开关取任意一点电都是要流过灯具的（如下

图），所以当开关的耗电量大于约为220V/50uA左右的时候，当电量达到灯具内部电容

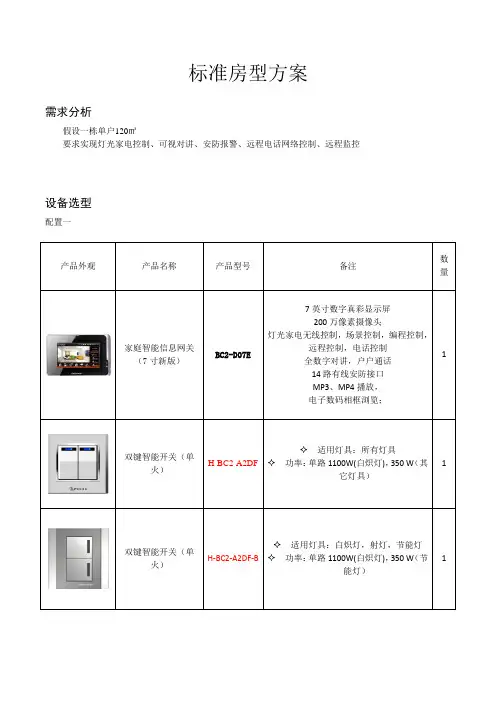

标准房型方案
