当前位置：文档之家 › 国内外乙烯基酯树脂牌号及各树脂性能

国内外乙烯基酯树脂牌号及各树脂性能

  • 格式：doc
  • 大小：150.50 KB
  • 文档页数：16

第 1 页 共 16 页 国内外乙烯基树脂性能

一、国内外乙烯基酯树脂牌号一览表

公司 陶氏化学 亚什兰化学 昭和聚合物 DSM公司 上纬企业 上海富晨 Reichhold 上海天和

国度 美国 美国 日本 荷兰 台湾 上海 挪威 上海

品牌 Derakane Hetron Ripoxy Atlac Swancor Fuchem Norpol

Dion TH

标准型双酚A环氧乙烯基酯 411 922 806 430 901 854、879

880 9100 110

阻燃型环氧乙烯基酯 510 992 550 750 905 892 9300 310

酚醛环氧乙烯基酯 470 980 630 590 907 890 9400 210、220、230

高交联密度型环氧乙烯基酯 — 970 600 — 977 898 9700 —

柔性环氧乙烯基酯 8084 — — — 980 810 — —

PU改性型环氧乙烯基酯 — — — 580 — 820 9800 —

二、产品种类

由于树脂合成的工艺和方法的不同，各家乙烯基树脂的结构、性能及应用也会略有差别。

2.1、标准型双酚A环氧乙烯基酯树脂（陶氏411-亚什兰922-昭和806-430-上纬901-富晨854、879、880-挪威9100-天和110）

标准型双酚A环氧乙烯基树脂是由甲基丙烯酸与双酚A环氧树脂通过反应合成的乙烯基树脂，已溶于苯乙烯溶液，该类型树脂具有以下特点：

在分子链两端的双键极其活泼，使乙烯基树脂能迅速固化，很快得到使用强度，得到具有高度耐腐蚀性聚合物；采用甲基丙烯酸合成，酯键边的甲基可起保护作用，提高耐水解性；树脂含酯键量少，每摩尔比耐化学聚酯（双酚A-富马酸UPR）少35-50%，使其耐碱性能提高；较多的仲羟基可以改善对玻璃纤维的湿润性与粘结性，提高了层合制品的力学强度；由于仅在分子两端交联，因此分子链在应力作用下可以伸长，以吸收外力或热冲击，表现出耐微裂或开裂。

表2.1中列出了国外标准双酚A型环氧乙烯基酯树脂的典型性能表，其中国外的产品性能是按照ASTM标准或其它国外标准进行，与中国国家标准（GB）的测试方法有所差别，故我们选取了典型的一国外产品与富晨公司的854按国标进行比较测试。

表2.1国外标准型双酚A环氧乙烯基酯树脂典型性能

第 2 页 共 16 页 测试标准 品牌 拉伸强度Mpa 拉伸模量Gpa 延伸率% 弯曲强度Mpa 弯曲模量Gpa HDT℃

ASTM标准或其它国外标准 Derakane 411 83 2.9 7-8 148 3.4 102

Hetron 922 86 3.2 6.7 141 3.5 105

Ripoxy 806 79 - 3.2 135 3.1 110

Atlac 430 95 3.6 6.1 150 3.4 105

Swancor 901 85 3.4 5.5 127 3.3 101

Dion 9100 80 3.4 5 95 3.3 100

GB标准 一国外产品 81 3.3 4.7 116 3.6 105

Fuchem854 82 3.28 4.8 115 3.7 105

HT110 76-96 3.0-3.6 4-6 120-150 3.0-3.4

110-120

2.2、阻燃环氧乙烯基酯树脂（陶氏510A-亚什兰992-昭和550-荷兰750-上纬905-富晨892-挪威9300-天和310）

阻燃乙烯基树脂一般采用溴化环氧树脂合成。由于树脂中由于含溴，因此阻燃乙烯基树脂在具有耐化学性的同时，又可以阻燃。国内外的几个产品的典型性能见表2.2。

表2.2国内外阻燃乙烯基酯树脂典型性能

品牌 拉伸强度Mpa 拉伸模量Gpa 延伸率% 弯曲强度Mpa 弯曲模量Gpa HDT℃

Derakane510A 69-76 3 .4 7-8 110-124 3.7 107

Hetron 992 90 3.5 5.0 145 3.6 108

Ripoxy 550 74 3.2 3.0 105 3.3 108

Atlac 750 90 3.6 4.0 155 3.7 110

Swancor 905 83 3.6 3.5 131 3.7 110

Fuchem 892 50 3.12 2.0 100 3.3 105

Dion 9300 76 3.5 4 145 3.4 110

HT310 39-65 3.1-3.7 1.5-2.5 90-120 3.4-4 130-140

注：上表中的Fuchem 892测试方法是按国标（GB）进行。

2.3、酚醛酚醛环氧乙烯基酯树脂 (上纬470-亚什兰980-昭和630-荷兰590-上纬907-富晨890-挪威9400)

将酚醛环氧树脂引入乙烯酯树脂的骨架中，合成的乙烯基酯树脂一般称Novolac乙烯基酯树脂。树脂具有较高的热稳定性。树脂固化后，交联密度大。其热变形温度达120-135℃，可以延长使用寿

第 3 页 共 16 页 命并具有优良的耐腐蚀性，特别对含氯溶液或有机溶剂耐腐蚀性好。国内外几个酚醛环氧乙烯基酯树脂的典型性能见表2.3。同样，我们选取了典型的一国外产品按国标进行测试。

表2.3 国外酚醛环氧乙烯基酯树脂性能典型性能

测试标准 品牌 拉伸强度Mpa 拉伸模量Gpa 延伸率%

弯曲强度Mpa 弯曲模量Gpa HDT℃

ASTM标准或其它国外标准 Derakane 470 85 3.6 3-4 131 3.8 149-154

Hetron 980 88 3.3 4.2 150 3.4 133

Ripoxy 630 74 - 2.5-3.0 135 3.7 137

Atlac 590 90 3.5 4.0 155 3.6 140

Swancor 907 82.6 3.54 2.7 134 3.9 148

Dion 9400 72 3.7 3 125 3.6 135

GB标准 一国外产品 59 3.6 2.75 116 3.9 137

Fuchem890 72 3.45 2.73 122 3.99 130

HT210-220-230 72-86 3.1-3.7 2.0-4.0 130-150 3.4-4

140-152

2.4、高交联密度酚醛环氧乙烯基酯树脂 (亚什兰970-昭和600-上纬977-富晨898-挪威9700)

为了适应耐高温强度情况的需要，较多厂家对酚醛环氧乙烯基酯树脂进行了改性，提高了树脂的交联密度和耐热性能，具有优良的耐酸、耐溶剂腐蚀性和抗氧化性能，适用于各种高温强腐蚀情况，如脱硫装置（FGD）、高温烟囱等。该类型的国内外生产厂家较少，同时几个国外产品目前在国内市场均没有供应，因此也不能对这几个树脂的性能按GB标准作一测试比较。

表2.4 国外几个产品的性能一览表

测试标准 品牌 拉伸强度Mpa 拉伸模量Gpa 延伸率% 弯曲强度Mpa 弯曲模量Gpa HDT℃ 冲击强度KL/M Barcol硬度

ASTM标准或其它国外标准 Hetron 970 78 3.7 2.9 111 3.9 149

Ripoxy 600 74 - 2.5 135 3.7 151

Swancor 977 76 3.6 2.1 117 3.9 154

Dion 9700 73 3.36 3.3 146 3.46 160

GB标准 富晨898浇铸体 70 3.5 2.2 122 4.1 150±5 10 45

富晨898增强薄板 230 14.5 — 320 13.5 — 230 —

第 4 页 共 16 页 ①浇铸体后固化处理：采用 MEKP固化剂，室温固化24hr后，在80℃2hr，110℃1hr，155℃ 下1hr。

②：增强薄板铺层为：表面毡1层/短切毡1层/0.4无碱玻璃布9层/短切毡1层/表面毡1层；总厚度4mm，总体树脂含量约60%，后处理80℃2hr，110℃2hr，155℃2hr。

2.5、柔性乙烯基酯树脂 （陶氏8084-富晨810-上纬980）

为了适应各种防腐蚀工程施工的需要，发展了柔性乙烯基酯树脂，柔性乙烯基酯树脂具有对钢和混凝土表面很高的粘接性，与传统的环氧乙烯基酯树脂相比，其延伸率更高，粘接强度大大的提高，抗冲强度提高近4倍，层间强度提高20%，并具有独特的耐磨性。其中表3.5列出了各产品的性能。其独特的力学性能赋予了树脂广泛的应用：用于耐腐蚀内衬、灌缝材料或底涂树脂，如整体砂浆地坪制作中的底涂，可以省略国内施工操作中的玻璃钢隔离层制作，在提高整体性能的同时，也可节省成本；管接件等各种材料的粘接；与Kevlar纤维或其它增强材料合用，制作高强度和耐疲劳的制品，如运动或军用头盔、帆船等。

表2.5 柔性乙烯基酯树脂典型性能

测试标准 品牌 拉伸强度Mpa 拉伸模量Gpa 延伸率% 弯曲强度Mpa 弯曲模量Gpa HDT℃

ASTM标准或其它国外标准 Derakane 8084 72 3.2 11 117 3.0 79

Swancor 980 66 3.2 11 110 3.0 79

GB标准 国外一产品 83 3.2 6 109 3.6

75

Fuchem810 82 3.35 6.1 105 3.64 74

2.6、PU改性环氧乙烯基酯树脂 （荷兰580-富晨820-挪威9800）

该类型树脂是通过氨基甲酸酯（如TDI）对环氧乙烯基酯树脂进行改性而成，兼有链内不饱和性和链端的不饱和性。和通常的双酚A环氧乙烯基酯树脂相比，具有优异的耐腐蚀性、柔韧性和良好工艺性，由于氨基甲酸酯的引入，提高了树脂与纤维的相容性，并能保持树脂表面良好的气干性。能够适合于缠绕等各种工艺。

表2.6PU改性乙烯基酯树脂性能一览表

品牌 拉伸强度Mpa 拉伸模量Gpa 延伸率% 弯曲强度Mpa 弯曲模量Gpa HDT℃

Atlac 580 83 3.5 4.2 153 3.6 115

Fuchem 820 82 3.2 4.3 115 3.7 115

Dion 9800 80 3.3 4.2 145 3.2 115

注：上表中的Fuchem 820测试是按国标（GB）方法进行。

2.7、其它品种

合集下载

玄武岩纤维增强乙烯基酯树脂的抗弹性能研究

玄武岩纤维增强乙烯基酯树脂的抗弹性能研究

李英建，等：玄武岩纤维增强乙烯基酯树脂的抗弹性能研究　５　

玄武岩纤维增强乙烯基酯树脂的抗弹性能研究　

李英建金子明李华吴春芝钟蔚华　

（中国兵器工业集团第五三研究所，济南２５００３１）　

摘要以连续玄武岩纤维为增强剂，乙烯基酯树脂为基体，制备了新型纤维增强树脂基复合材料。通过分析该　

复合材料的抗弹性能与其结构设计因素的关系，确定了该复合材料中的纤维织物形式、织物面密度、纤维直径和纤　

维含量等结构参数；并对该复合材料的抗弹机理进行了初步的分析讨论。　

关键词　玄武岩纤维　乙烯基酯树脂复合材料抗弹性能抗弹机理　

连续玄武岩纤维是以天然玄武岩矿石作为原　

料，将其破碎后加入熔窑中，在１　４５０～１　５００℃熔融　

后通过铂铑合金拉丝漏板制成的　Ｊ。它与碳纤维、　

芳纶纤维、超高分子量聚乙烯纤维等相比具有独特　

的优点　－４］：（１）原料来源广泛，成本低；（２）突出的　

耐高温性能；（３）无污染；（４）电磁波透过性好；（５）　

吸湿率比玻璃纤维低６～８倍。因而连续玄武岩纤　

维增强树脂基复合材料以其独特的性能在冶金、化　

工、建筑、航空航天、兵器等领域将具有较广阔的应　

用前景。近年来国内对玄武岩纤维的研究应用取得　

了一定的进展，但将其应用在抗弹材料方面尚未见　

文献报道。笔者以乙烯基酯树脂为基体，连续玄武　

岩纤维为增强剂制备了玄武岩纤维增强乙烯基酯树　

脂复合材料，并研究了该复合材料的抗弹性能及其　

影响因素，这对开发利用玄武岩纤维具有重要意义。　

１实验部分　

１．１主要材料：　

连续玄武岩纤维：密度２．７３　ｇ／ｃｍ　，上海俄金玄　

武岩纤维有限公司；　

乙烯基酯树脂：密度１．１　ｇ／ｅｍ　，上海精细化工　

有限公司；　

过氧化甲乙酮：化学纯，科龙化工厂；　

环烷酸钴：化学纯，沈阳市应用技术试验厂。　

１．２主要设备、仪器　

真空泵：国营南光机械制造厂；　

红外光幕测速系统：西安工业学院；　

扫描电子显微镜（ＳＥＭ）：ＱＵＡＮＴＡ２００型，美国　

ＦＥＩ公司；　

MFE乙烯基酯树脂

MFE乙烯基酯树脂

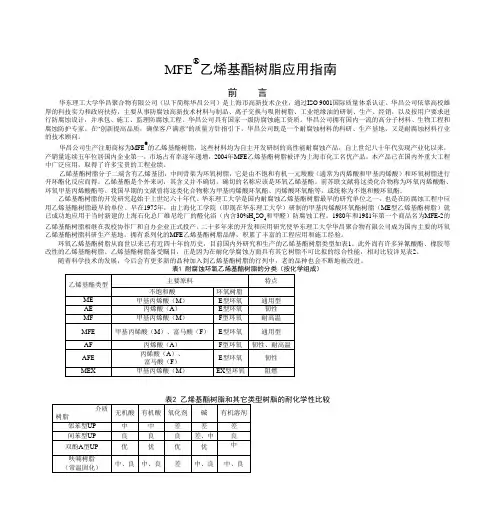

MFE®乙烯基酯树脂应用指南

前 言

华东理工大学华昌聚合物有限公司（以下简称华昌公司）是上海市高新技术企业，通过ISO 9001国际质量体系认证。华昌公司依靠高校雄厚的科技实力和政府扶持，主要从事防腐蚀高新技术材料与制品、离子交换与吸附树脂、工业绝缘油的研制、生产、经销，以及按用户要求进行防腐蚀设计，并承包、施工、监理防腐蚀工程。华昌公司具有国家一级防腐蚀施工资质。华昌公司拥有国内一流的高分子材料、生物工程和腐蚀防护专家。在“创新提高品质，确保客户满意”的质量方针指引下，华昌公司既是一个耐腐蚀材料的科研、生产基地，又是耐腐蚀材料行业的技术顾问。

华昌公司生产注册商标为MFE®的乙烯基酯树脂，这些材料均为自主开发研制的高性能耐腐蚀产品，自上世纪八十年代实现产业化以来，产销量连续五年位居国内企业第一，市场占有率逐年递增，2004年MFE乙烯基酯树脂被评为上海市化工名优产品。本产品已在国内外重大工程中广泛应用，取得了许多宝贵的工程业绩。

乙烯基酯树脂分子二端含有乙烯基团，中间骨架为环氧树脂，它是由不饱和有机一元羧酸（通常为丙烯酸和甲基丙烯酸）和环氧树脂进行开环酯化反应而得。乙烯基酯是个外来词，其含义并不确切，确切的名称应该是环氧乙烯基酯。前苏联文献将这类化合物称为环氧丙烯酸酯、环氧甲基丙烯酸酯等。我国早期的文献曾将这类化合物称为甲基丙烯酸环氧酯、丙烯酸环氧酯等，或统称为不饱和酸环氧酯。

乙烯基酯树脂的开发研究起始于上世纪六十年代。华东理工大学是国内耐腐蚀乙烯基酯树脂最早的研究单位之一，也是在防腐蚀工程中应用乙烯基酯树脂最早的单位。早在1975年，由上海化工学院（即现在华东理工大学）研制的甲基丙烯酸环氧酯树脂（ME型乙烯基酯树脂）就已成功地应用于当时新建的上海石化总厂维尼纶厂的醛化浴（内含30%H2SO4和甲醛）防腐蚀工程。1980年和1981年第一个商品名为MFE-2的乙烯基酯树脂相继在我校协作厂和自办企业正式投产。二十多年来的开发和应用研究使华东理工大学华昌聚合物有限公司成为国内主要的环氧乙烯基酯树脂科研生产基地，拥有系列化的MFE乙烯基酯树脂品牌，积累了丰富的工程应用和施工经验。

详解854标准型环氧乙烯基酯树脂

详解854标准型环氧乙烯基酯树脂

详解854标准型环氧⼄烯基酯树脂

854标准型环氧⼄烯基酯树脂

2002年01⽉版

概述： FUCHEM 854 是⼀种中低粘度,⾮促进标准型双酚 A 环氧⼄烯基酯树脂。

特点： 具有优良的耐酸、碱、盐等介质性能 良好的玻纤浸润性和⼯艺性

较⾼的延伸率和好的韧性

应⽤： 耐腐蚀玻璃钢化⼯设备、储罐及管道 各种玻璃钢拉挤杆材、型材等

污（废）⽔池玻璃钢内衬

耐腐蚀设备块材内衬⽤胶泥

推荐⼯艺： 可采⽤拉挤、纤维缠绕、离⼼浇铸、⼿糊、模压法⼯艺等； 常规防腐蚀施⼯⼯艺。

液体树脂的指标(25℃)：

项 ⽬ 数 值 测试⽅法

外观 透明淡黄⾊液体

粘度 Pa?S 0.45±0.15 GB7193.1－87

酸值 mg KOH/g 10±5.0 GB2895－82

固体含量 ％ 58±3.0 GB7193.3－87

胶凝时间 min 20±10 GB7193.6－87

安定性 阴暗处 3 个⽉

树脂浇铸体的室温特性：

项 ⽬ 数 值 测试⽅法

拉伸强度 MPa 82 GB2568-95

拉伸模量 MPa×1033.28 GB2568-95

延伸率 ％ 4-6 GB2568-95

弯曲强度 MPa 115 GB2570-95

弯曲模量 MPa×1033.7 GB2570-95 冲击强度（⽆缺⼝）KJ/M 12.2 GB2571-95

Barcol 硬度 37 GB3854-83

热变形温度 ℃ 100±5 GB1634-89

固化系统(采⽤ 9％MEKP 和 0.6％Cobalt 固化系统，仅供⽤户参考)：

促进剂 ％( 0.6％Cobalt )

引发剂 ％( 9％MEKP )

温 度( ℃ )

胶凝时间( min )

4 2.0 15～20 15～35

2 2.0 15～20 20～40

4 2.0 20～25 15～30

2 2.0 20～25 15～35

4 2.0 25～30 10～25

2 2.0 25～30 20～30

注：若在湿度较⼤或低温应⽤环境下，上述固化体系中应加⼊适量 DMA (⼆苯胺);

乙烯基酯树脂介绍

乙烯基酯树脂介绍

乙烯基酯树脂介绍

乙烯基酯树脂是一种热塑性树脂材料，具有良好的化学稳定性、透明度和硬度，广泛适用于建材、家具、电子、汽车、包装等领域。下面将详细介绍乙烯基酯树脂的各方面特点。

1. 物理性质

乙烯基酯树脂具有高强度、高玻璃化温度、高耐热性和良好的绝缘性。其透明度和光泽度高，且不易污染，能够长时间保持外观美观。

2. 化学性质

乙烯基酯树脂的化学稳定性良好，耐酸碱性强，抗氧化性好。同时，该树脂还具有良好的阻燃性能和耐候性能，在极端环境下仍能保持稳定。

3. 生产工艺

通常采用自由基聚合的方法制备乙烯基酯树脂，这种方法成本较低、生产效率高。同时，该树脂制备的过程也较为简单。

4. 应用领域

乙烯基酯树脂可广泛应用于建材、家具、电子、汽车、包装等领域。例如，它可以制作透明的丙烯酸照明器具、电视机外壳、汽车灯罩等等。

总的来说，乙烯基酯树脂具有较高的物理性质和化学稳定性，适用领域广泛。因此，它在现代工业中有着广泛的应用前景。
