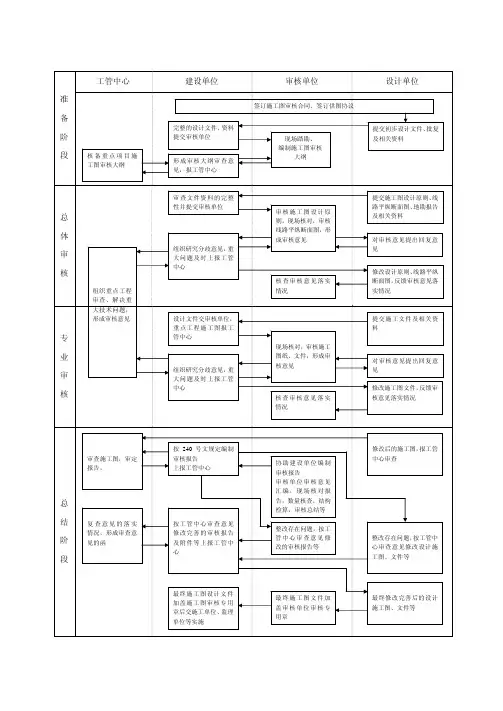

《施工图审核流程》课件

工管中心 建设单位 审核单位 设计单位 准备阶段

总体审核

专业审核

总结阶段

签订施工图审核合同、签订供图协议 提交初步设计文件、批复及相关资料 现场踏勘、 编制施工图审核大纲 完整的设计文件、资料提交审核单位 形成审核大纲审查意见，报工管中心 提交施工图设计原则、线路平纵断面图、地勘报告及相关资料 审核施工图设计原则，现场核对，审核线路平纵断面图，形成审核意见 审查文件资料的完整性并提交审核单位 组织研究分歧意见，重大问题及时上报工管中心 对审核意见提出回复意见

修改施工图文件，反馈审核意见落实情况 核查审核意见落实情况 设计文件交审核单位，重点工程施工图报工管中心 组织研究分歧意见，重大问题及时上报工管中心 现场核对，审核施工图纸、文件，形成审核意见 提交施工文件及相关资料 对审核意见提出回复意见 修改设计原则、线路平纵断面图，反馈审核意见落实情况 核查审核意见落实情况

协助建设单位编制审核报告 审核单位审核意见汇编，现场核对报告，数量核查，结构检算，审核总结等 修改后的施工图，报工管中心审查 按240号文规定编制审核报告 上报工管中心 组织重点工程审查、解决重大技术问题，形成审核意见 核备重点项目施工图审核大纲

审查施工图，审定报告，

复查意见的落实情况，形成审查意见的函 按工管中心审查意见修改完善的审核报告及附件等上报工管中心 整改存在问题，按工管中心审查意见修改设计施工图、文件等 整改存在问题，按工管中心审查意见修改的审核报告等

最终修改完善后的设计施工图、文件等 最终施工图文件加盖审核单位审核专用章 最终施工图设计文件加盖施工图审核专用章后交施工单位、监理单位等实施

施工图审图流程

施工图审图流程

一、说明：

1、规划设计部审查施工图是否符合《设计任务书》；是否符合相关法规、规范，并填写《规划设计审查表》后转工程管理部

2、工程管理部组织规划设计部、计划合约部进行施工图审核，并填写《规划设计复审表》

3、工程管理部整理出审图意见后报主管领导批准

4、规划设计部根据审图意见委托设计单位修改施工图

5、工程管理部、规划设计部会同设计单位、施工单位、监理单位进行设计交底

6、施工过程中，如遇重大技术问题需修改设计，由各部门填写《重大技术问题申报表》，并报主管领导批准后转规划设计部修改设计。

二、流程图

感谢您的阅读！

----------------------------精品word文档 值得下载 值得拥有----------------------------------------------

----------------------------精品word文档 值得下载 值得拥有----------------------------------------------

----------------------------------------------------------------------------------------------------------------------------- 施工图审核制度

施工设计图纸审核对是施工程序中的重要环节；工程技术人员必须认真组织审核，了解设计意图、设计标准，熟悉设计内容，结合施工实际对施工图纸提出意见，使其更加完善合理；由项目经理部总工程师负责组织工程技术人员共同对施工图进行现场核对；对核对发现的问题，应汇总并形成书面资料，配合项目经理部有关部门同业主、监理、设计院联系共同研究解决，未得到书面答复前，不得自行施工及变更。

搞好施工图内部审核，首先要求参加核对的人员熟悉图纸。各专业技术人员在领到施工图后先必须认真地全面了解图纸，搞清设计意图、规范及技术标准规定要求，还要熟悉工艺流程和结构特点等重要环节，之后应去现场，根据设计提供的资料，进行详细的水文、地质核对，结构物设计是否合理等。必要时可请勘察设计人员一道参加以确保设计与实际相符。

一、图纸审核步骤：

⑴、初审：初审指在熟悉图纸的基础上，在本专业内部组织有关人员对本专业施工图的所有细节进行审查。

⑵、内部会审：是指项目部内部各专业工种间对施工图的会同审查，其任务是对各专业、各工种间相关的交接部分如设计标文、尺寸、施工程序配合，交接有无矛盾；施工中协作配合作业等事宜作仔细会审。

施工图审查流程

施工图审查是建筑工程设计的一个重要环节，旨在确保工程设计的合理性和规范性，提高工程质量，降低工程风险。本文将详细介绍施工图审查的流程及其重要性。

提交审查材料：设计单位在完成施工图设计后，需向审查机构提交相关的审查材料，包括施工图纸、设计说明书、计算书等。

初步审查：审查机构收到材料后，将进行初步审查，主要检查提交的材料是否齐全、是否符合相关标准和规范。

详细审查：在初步审查通过后，审查机构将对施工图进行详细审查，包括对图纸的完整性、正确性、经济性等方面进行评估。

专家评审：对于一些重大工程或者技术复杂的项目，审查机构将组织专家评审，对施工图进行深入分析和评估。

修改和完善：根据初步审查、详细审查和专家评审的结果，设计单位需要对施工图进行相应的修改和完善。

再次审查：修改后的施工图需要再次提交审查机构进行审查，以确保满足相关标准和规范。 颁发审查合格证书：经过多次审查和修改后，设计单位将获得审查机构颁发的审查合格证书，表明该施工图已经通过审查。

确保设计质量：施工图审查可以发现设计中存在的问题，避免因设计不合理而导致的工程质量问题。

提高工程安全性：通过详细的审查，可以发现并纠正设计中存在的安全隐患，提高工程的安全性。

保障公众利益：施工图审查可以发现设计中存在的浪费资源、污染环境等问题，从而保障公众利益。

降低工程风险：通过施工图审查，可以发现并纠正设计中存在的风险因素，降低工程风险。

施工图审查是建筑工程设计的重要环节，对于提高工程质量、保障公众利益、降低工程风险具有重要意义。本文详细介绍了施工图审查的流程及其重要性，希望能对相关人员有所帮助。

随着建筑行业的快速发展，施工图审查机构在确保工程质量和安全方面扮演着越来越重要的角色。然而，传统的审查流程往往效率低下且难以满足现代工程的需求。本文以某公司为例，探讨施工图审查机构的审查流程优化策略。 在传统的施工图审查流程中，存在着以下问题：
