井架物料提升机施工方案剖析

第1篇

一、项目概况

本项目为XX矿井提升机改造工程，旨在提高矿井生产能力，保障矿井安全生产。本次改造工程主要包括提升机、井架、钢丝绳、减速机、电机等设备的更换及改造。

二、施工方案

1. 施工准备

（1）组织施工队伍：成立以项目经理为组长，技术负责人、安全负责人、质量负责人等为主要成员的施工队伍。

（2）编制施工方案：根据工程特点，编制详细的施工方案，明确施工工艺、质量标准、安全措施等。

（3）材料设备准备：根据施工方案，准备所需的材料、设备，确保施工过程中材料、设备的供应。

（4）人员培训：对施工人员进行技术培训，确保施工人员掌握施工工艺、安全操作规程。

2. 施工工艺

（1）拆除原有提升机：采用分段拆除法，先拆除提升机与井架连接的部件，再拆除提升机主体。

（2）更换井架：根据设计要求，更换新的井架，确保井架的稳定性、安全性。

（3）更换钢丝绳：根据设计要求，更换新的钢丝绳，确保钢丝绳的强度、耐磨性。

（4）更换减速机：采用吊装法，将新的减速机吊装到井架上，确保减速机的位置、方向正确。

（5）更换电机：采用吊装法，将新的电机吊装到井架上，确保电机的位置、方向正确。

（6）安装提升机：将新的提升机安装到井架上，确保提升机的位置、方向正确。

（7）调试与试运行：完成安装后，进行调试与试运行，确保提升机运行正常。

3. 质量控制 （1）原材料质量控制：严格把关原材料的质量，确保材料符合设计要求。

（2）施工过程质量控制：严格执行施工工艺，加强施工过程中的监督检查，确保施工质量。

（3）验收标准：按照国家相关标准进行验收，确保工程达到设计要求。

4. 安全措施

（1）施工人员安全培训：对施工人员进行安全培训，提高安全意识。

（2）施工现场安全管理：加强施工现场安全管理，确保施工安全。

（3）高空作业安全：对高空作业人员进行安全防护，防止坠落事故发生。

（4）用电安全：严格执行用电安全规程，防止触电事故发生。

物料提升机施工方案

引言

物料提升机（以下简称提升机）是一种常用于工业生产中提升或输送物料的设备，广泛应用于矿山、建筑、化工、粮食等行业。提升机的施工质量直接影响设备的使用效果和寿命，因此制定一套科学合理的施工方案至关重要。

施工准备

在进行提升机施工前，应对场地进行认真检查，确保位置符合设计要求，并清理现场，确保安全无障碍。同时，需准备好施工所需的工具和材料，确保施工顺利进行。

施工步骤

1. 基础施工： 首先进行提升机的基础施工，包括基础的打桩、浇筑混凝土等工序，确保提升机安装的基础稳固可靠。

2. 提升机组装： 在基础完成后，按照提供的设计图纸，进行提升机的组装工作，注意安装的顺序和方法，确保各部件正确安装到位。

3. 电气连接： 提升机通常需要电气控制，对电气系统的连接和调试工作至关重要，确保电路连接正确、安全可靠。

4. 调试运行： 施工完成后，进行提升机的调试工作，确保提升机运行正常，各部件功能齐全。

5. 安全检查： 最后对整个提升机设备进行一次全面的安全检查，确保施工质量达到标准，保障操作安全。

施工注意事项

• 施工人员需具备相关知识和经验，遵守安全操作规程，戴好安全帽等防护装备。

• 施工过程中，严格按照设计要求进行，不得私自更改设计，造成设备损坏或安全事故。

• 施工现场需保持整洁有序，杜绝杂物和易燃物料，确保施工安全。

施工总结

提升机施工作为重要的工业设备安装工程，对施工质量具有重要影响。通过科学合理的施工方案和严格遵守施工过程中的安全规定，可以保证提升机设备的安全稳定运行，延长其使用寿命，提高生产效率。希望施工人员在工作中严格执行施工方案，确保设备的安全可靠运行。

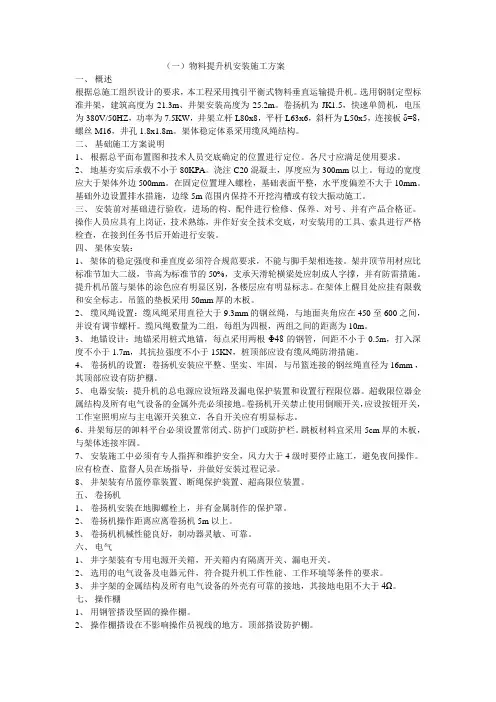

（一）物料提升机安装施工方案

一、 概述

根据总施工组织设计的要求，本工程采用拽引平衡式物料垂直运输提升机。选用钢制定型标准井架，建筑高度为21.3m、井架安装高度为25.2m。卷扬机为JK1.5，快速单筒机，电压为380V/50HZ，功率为7.5KW，井架立杆L80x8，平杆L63x6，斜杆为L50x5，连接板δ=8，螺丝M16，井孔1.8x1.8m。架体稳定体系采用缆风绳结构。

二、 基础施工方案说明

1、 根据总平面布置图和技术人员交底确定的位置进行定位。各尺寸应满足使用要求。

2、 地基夯实后承载不小于80KPA。浇注C20混凝土，厚度应为300mm以上。每边的宽度应大于架体外边500mm。在固定位置埋入螺栓，基础表面平整，水平度偏差不大于10mm。基础外边设置排水措施，边缘5m范围内保持不开挖沟槽或有较大振动施工。

三、 安装前对基础进行验收，进场的构、配件进行检修、保养、对号、并有产品合格证。操作人员应具有上岗证，技术熟练，并作好安全技术交底，对安装用的工具、索具进行严格检查，在接到任务书后开始进行安装。

四、 架体安装：

1、 架体的稳定强度和垂直度必须符合规范要求，不能与脚手架相连接。架井顶节用材应比标准节加大二级，节高为标准节的50%，支承天滑轮横梁处应制成人字撑，并有防雷措施。提升机吊篮与架体的涂色应有明显区别，各楼层应有明显标志。在架体上醒目处应挂有限载和安全标志。吊篮的垫板采用50mm厚的木板。

2、 缆风绳设置：缆风绳采用直径大于9.3mm的钢丝绳，与地面夹角应在450至600之间，并设有调节螺杆。缆风绳数量为二组，每组为四根，两组之间的距离为10m。

3、 地锚设计：地锚采用桩式地锚，每点采用两根Φ48的钢管，间距不小于0.5m，打入深度不小于1.7m，其抗拉强度不小于15KN，桩顶部应设有缆风绳防滑措施。

4、 卷扬机的设置：卷扬机安装应平整、坚实、牢固，与吊篮连接的钢丝绳直径为16mm ，其顶部应设有防护棚。

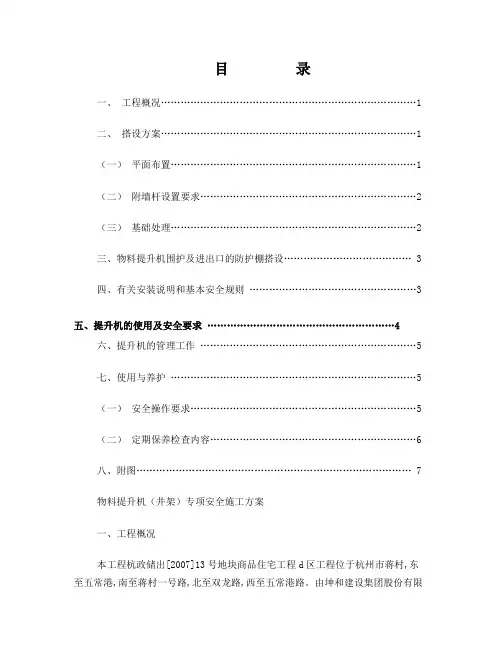

目 录

一、 工程概况……………………………………………………………………1

二、 搭设方案……………………………………………………………………1

（一） 平面布置…………………………………………………………………1

（二） 附墙杆设置要求…………………………………………………………2

（三） 基础处理…………………………………………………………………2

三、物料提升机围护及进出口的防护棚搭设………………………………… 3

四、有关安装说明和基本安全规则 ……………………………………………3

五、提升机的使用及安全要求 …………………………………………………4

六、提升机的管理工作 …………………………………………………………5

七、使用与养护 …………………………………………………………………5

（一） 安全操作要求……………………………………………………………5

（二） 定期保养检查内容………………………………………………………6

八、附图………………………………………………………………………… 7

物料提升机（井架）专项安全施工方案

一、工程概况

本工程杭政储出[2007]13号地块商品住宅工程d区工程位于杭州市蒋村,东至五常港,南至蒋村一号路,北至双龙路,西至五常港路。由坤和建设集团股份有限公司西溪分公司开发建设，浙江大学建筑设计研究院设计，浙江昆仑建设集团股份有限公司承建，浙江天成项目管理有限公司监理。本工程由地下室和9幢排屋组成，总建筑面积约为39377m2，其中地下室为一层，建筑面积为18188m2，d-1#楼地上建筑面积为2348m2， d-2#楼地上建筑面积为2942m2， d-3#楼地上建筑面积为2296m2，d-4#楼地上建筑面积为2942m2，d-5#楼地上建筑面积为1763m2，d-6#楼地上建筑面积为1971m2，d-7#楼地上建筑面积为2357m2，d-8#楼地上建筑面积为2942m2，d-9#楼地上建筑面积为1628m2，均为地上二层跃三层建筑，钢筋混凝土框架结构。
