恒温恒湿试验箱介绍

恒温恒湿试验箱仪表使用说明书

一、箱体结构

二、仪表功能使用说明

从左往右说明（如图）

1、按键功能：设定该键为设定键，按功能键三秒钟后仪表进入设定状态，温度指示窗个位数开始闪动，可按▲▼键对温度设定值进行设置，再按一下垓键，湿度指示窗个

位数开始闪动，可按▲▼键对温度设定值进行设置可设定时间，再按一下垓键回

到正常工作状态。

▲▼该键为加、减键。按该键进行加1、减1设定操作。入连续按住2秒

钟进入连续加减。、照明该键为箱体的照明键。无光照时按一下该键，则箱体照明灯亮起，再按一下则照明灯熄灭。

2、指示窗指示窗分别显示设定和运行时的各项参数。温度指示窗指示当前或设定温度，单位是摄氏度（℃）。湿度指示窗指示当前或设定湿度，单位是%RH相对湿度。三、保护功能

1、热电阻短路保护：当热电阻短路时，温度显示“Err”，仪表会自动停止加热、

制冷和光照。

2、热电阻短路保护：当热电阻断路时，温度超过了57℃，仪表会自动停止加热、

制冷和光照。

3、超温保护：当测量温度高于设定温度2℃时，自动停止加热，并报警灯闪亮

（红灯）蜂鸣器开始报警。

六、仪表外接线路图说明

第 1 页 共 3 页 恒温恒湿试验箱作业指导书

【实用版】

目录

1.恒温恒湿试验箱的概述

2.恒温恒湿试验箱的工作原理

3.恒温恒湿试验箱的操作步骤

4.恒温恒湿试验箱的维护保养

5.恒温恒湿试验箱的注意事项

6.恒温恒湿试验箱的常见故障与排除方法

正文

一、恒温恒湿试验箱的概述

恒温恒湿试验箱是一种模拟各种温湿度环境的试验设备，适用于检测电子、电器、食品、汽车、橡胶、塑料胶、金属、印顺制品、家具制品等产品。恒温恒湿试验箱具有自主设计、制造大型非标准复杂试验设备的成熟经验和安装能力，产品技术和质量在国内处于领先水平。

二、恒温恒湿试验箱的工作原理

恒温恒湿试验箱通过制冷系统将空气中的热量吸收，使空气降温，并通过加湿系统将水蒸气注入空气中，以保持空气的湿度。通过恒温恒湿试验箱内部的温度和湿度传感器，实时监测箱内温度和湿度，并通过控制器调整制冷和加湿系统的工作状态，以保持箱内温湿度的恒定。

三、恒温恒湿试验箱的操作步骤

1.准备工作：检查恒温恒湿试验箱是否完好，箱内物品是否摆放整齐，温度和湿度传感器是否正常。

2.开机操作：打开恒温恒湿试验箱的电源开关，启动控制器，使设备 第 2 页 共 3 页 进入工作状态。

3.设置参数：根据试验需要，设置恒温恒湿试验箱的温度和湿度范围，以及试验时间。

4.放入试样：将待检测的样品放入恒温恒湿试验箱内，关闭箱门。

5.开始试验：按下试验开始按钮，恒温恒湿试验箱开始工作。

6.试验结束：试验结束后，取出试样，关闭恒温恒湿试验箱电源，清理箱内物品。

四、恒温恒湿试验箱的维护保养

1.定期检查恒温恒湿试验箱的制冷系统、加湿系统、温度和湿度传感器等部件，确保其正常工作。

2.清洁恒温恒湿试验箱内部，避免灰尘和污垢影响设备性能。

3.保持恒温恒湿试验箱外部清洁，避免腐蚀和损坏设备表面。

五、恒温恒湿试验箱的注意事项

恒温恒湿试验箱作业指导书

摘要：

一、试验箱概述

1.1 恒温恒湿试验箱的定义与作用

1.2 恒温恒湿试验箱的分类与规格

二、试验箱工作原理

2.1 恒温恒湿试验箱的基本组成

2.2 恒温恒湿试验箱的工作原理

三、试验箱的使用与维护

3.1 试验箱的使用方法

3.2 试验箱的维护保养

四、试验箱的应用领域

4.1 电子行业的应用

4.2 汽车行业的应用

4.3 食品行业的应用

4.4 其他行业的应用

正文：

恒温恒湿试验箱是一种模拟环境条件的试验设备，主要用于测试产品在恒定温度和恒定湿度的环境下的性能和可靠性。恒温恒湿试验箱广泛应用于电子、汽车、食品等行业，对于产品的研发、生产和质量控制具有重要意义。

一、试验箱概述 1.1 恒温恒湿试验箱的定义与作用

恒温恒湿试验箱是一种能够模拟恒定温度和恒定湿度环境的试验设备。通过恒温恒湿试验，可以检测产品在实际应用中可能遇到的环境条件下的性能和可靠性，从而评估产品的质量和可靠性。

1.2 恒温恒湿试验箱的分类与规格

恒温恒湿试验箱根据试验温度的范围和精度分为不同类型，如：低温恒温恒湿试验箱、高温恒温恒湿试验箱、高低温恒温恒湿试验箱等。此外，恒温恒湿试验箱的规格也根据试验空间、温度控制精度和湿度控制精度等因素有所不同。

二、试验箱工作原理

2.1 恒温恒湿试验箱的基本组成

恒温恒湿试验箱主要由制冷系统、加热系统、湿度控制系统、温度传感器和湿度传感器等组成。通过这些系统的协同工作，实现恒定温度和恒定湿度的环境条件。

2.2 恒温恒湿试验箱的工作原理

恒温恒湿试验箱通过制冷系统降低箱内温度，并通过加热系统升温；湿度控制系统通过加湿器加湿或除湿器除湿，以实现恒定湿度。温度传感器和湿度传感器实时监测箱内温度和湿度，将数据传输给温湿度控制器，控制器根据设定的参数对制冷、加热、加湿和除湿系统进行调节，从而保持恒定温度和恒定湿度的环境。

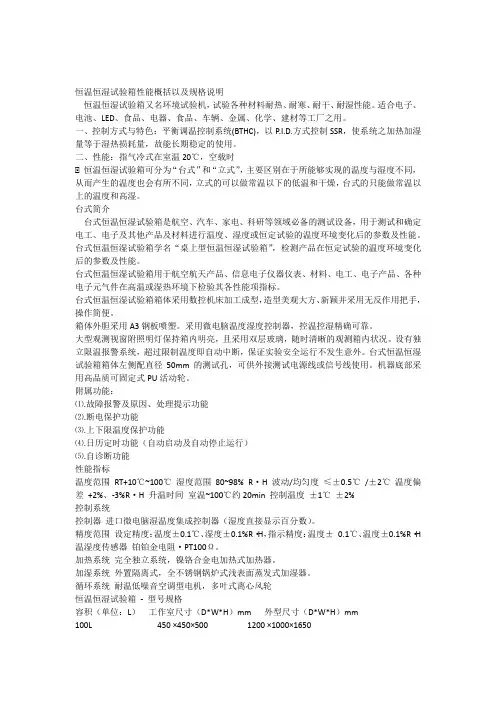

恒温恒湿试验箱性能概括以及规格说明

恒温恒湿试验箱又名环境试验机，试验各种材料耐热、耐寒、耐干、耐湿性能。适合电子、电池、LED、食品、电器、食品、车辆、金属、化学、建材等工厂之用。

一、控制方式与特色：平衡调温控制系统(BTHC)，以P.I.D.方式控制SSR，使系统之加热加湿量等于湿热损耗量，故能长期稳定的使用。

二、性能：指气冷式在室温20℃，空载时

• 恒温恒湿试验箱可分为“台式”和“立式”，主要区别在于所能够实现的温度与湿度不同，从而产生的温度也会有所不同，立式的可以做常温以下的低温和干燥，台式的只能做常温以上的温度和高湿。

台式简介

台式恒温恒湿试验箱是航空、汽车、家电、科研等领域必备的测试设备，用于测试和确定电工、电子及其他产品及材料进行温度、湿度或恒定试验的温度环境变化后的参数及性能。

台式恒温恒湿试验箱学名“桌上型恒温恒湿试验箱”，检测产品在恒定试验的温度环境变化后的参数及性能。

台式恒温恒湿试验箱用于航空航天产品、信息电子仪器仪表、材料、电工、电子产品、各种电子元气件在高温或湿热环境下检验其各性能项指标。

台式恒温恒湿试验箱箱体采用数控机床加工成型，造型美观大方、新颖并采用无反作用把手，操作简便。

箱体外胆采用A3钢板喷塑。采用微电脑温度湿度控制器，控温控湿精确可靠。

大型观测视窗附照明灯保持箱内明亮，且采用双层玻璃，随时清晰的观测箱内状况。设有独立限温报警系统，超过限制温度即自动中断，保证实验安全运行不发生意外。台式恒温恒湿试验箱箱体左侧配直径50mm的测试孔，可供外接测试电源线或信号线使用。机器底部采用高品质可固定式PU活动轮。

附属功能：

⑴.故障报警及原因、处理提示功能

⑵.断电保护功能

⑶.上下限温度保护功能

⑷.日历定时功能（自动启动及自动停止运行）

⑸.自诊断功能

性能指标

温度范围 RT+10℃~100℃湿度范围 80~98% R·H 波动/均匀度≤±0.5℃ /±2℃温度偏差
