恒温恒湿试验箱说明书

  • 格式：doc
  • 大小：102.50 KB
  • 文档页数：3

恒温恒湿试验箱说明书

【雅士林】恒温恒湿箱可以用来考核和确定电工、电子产品或材料在温湿度循环变化，产品表面产生凝露的湿热环境条件下贮存和使用的适应性。

恒温恒湿箱参照标准：GB/T 2423.1-2008试验A《低温试验方法》；GB/T 2423.2-2008试验B《高温试验方法》；GB/T 2423.3-2006试验C《恒定湿热方法》；GB/T 10586-2006《湿热试验箱技术条件》；等国家标准进行设计制造，可进行各种高低温湿热环境试验。

一、恒温恒湿箱技术参数：

型号 DHS-100 DHS-225 DHS-500 DHS-800 DHS-010

工作室尺寸D×W×H(mm) 450×450×500 500×600×750 800×700×900 800×1000×1000 1000×1000×1000

外型尺寸D×W×H(mm) 1150×1050×1750 1200×1100×1900 1450×1400×2150 1500×1550×2200 1720×1580×2280

功率(KW) 3.8 4.5 5.3 6.9 7.5

性能

指标 温度范围 0℃～150℃

湿度范围 30～98％RH

波动/均匀度 ±0.5℃/±2℃

湿度偏差 ＋2、-3％RH

升温时间 1℃～3℃/35min

降温时间 0.7℃～1℃/40min

温湿度运行控制系统 控制器 进口微电脑温湿度集成控制器

精度范围 设定精度：温度0.1℃、湿度1％RH，指示精度：温度0.1℃、湿度1％RH

温湿度传感器 铂金电阻.PT100Ω/MV

加热系统 全独立系统，镍铬合金电加热式加热器

加湿系统 外置隔离式，全不锈钢浅表面蒸发式加湿器

除湿系统 采用蒸发器盘管露点温度层流接触除湿方式

供水系统 加湿供水采用自动控制.且可回收余水.节水降耗

制冷系统 全封闭风冷单级压缩制冷方式/原装法国“泰康”/全封闭风冷复迭压缩制冷方式

循环系统 耐温低噪音空调型电机.多叶式离心风轮

使用

材料 外箱材质 优质碳素钢板.磷化静电喷塑处理/SUS304不锈钢雾面线条发纹处理

内箱材质 SUS304不锈钢优质镜面光板

保温材质 聚氨酯硬质发泡/超细玻璃纤维绵

门框隔热 双层耐高低温老化硅橡胶门密封条

标准配置 附照明玻璃视窗1套、试品架2个、测试引线孔（25、50、100mm）1个

安全保护 漏电、短路、超温、缺水、电机过热、压缩机超压、过载、过电流保护

电源电压 AC380V±10％ 50±0.5Hz 三相五线制

使用环境温度 5℃～＋30℃ ≤85％RH 注：1“DHS”为低温恒温恒湿试验箱型号。

2、以上数据均在环境温度（QT）25℃ 工作室无负载条件下测得

3、可根据用户的具体要求定做非标型“低温恒温恒湿试验室”

本技术信息，如有变动恕不另行通知

二、恒温恒湿箱箱体结构:

设备外壳采用优质A3钢板数控机床加工成型，外壳表面进行喷塑处理，更显光洁、美观；内胆为SUS304优质不锈钢板；

保温材质高密度玻璃纤维棉(厚度100mm)，使室内温度不会传导到设备外部，确保箱内的温度平衡稳定；

箱门合理的位置设置一个透明窗口，用以观测室内试样的变化；

引线孔(机器左侧)可外接测试电源线或信号线使用(直径50mm)；

搅拌系统采用长轴风扇电机，耐高低温之不锈钢多翼式叶轮,以达强度对流垂直扩散循环，使实验室内的温湿度均匀并保持稳定；

三、恒温恒湿箱控制系统：

温湿度控制仪表采用（日本）进口数显高精度电脑集成控制器（湿度直接显示百分数）；

精度：0.1℃(显示范围)；

加热采用远红外镍铬合金高速加温电热丝；

温湿度控制采用P.I.D＋S.S.R，系统同频道协调控制。

四、恒温恒湿箱制冷系统：

压 缩 机：全封闭法国泰康；

制冷方式：双机复迭制冷；

冷凝方式：强制风冷；

制 冷 剂：R404A、R23（环保型）；

全系统管路均作通气加压48H捡漏测试；

加温、降温系统完全独立；

内螺旋式冷媒铜管；

干燥过滤器、冷媒流量视窗、修理阀、油分离器、电磁阀、贮液筒均采用进口原装件。

五、恒温恒湿箱使用条件:

1、安装场地

地面平整，通风良好

设备周围无强烈振动

设备周围无强电磁场影响

设备周围无易燃、易爆、腐蚀性物质和粉尘

设备周围留有适当的使用及维护空间，

2、供电条件

电源要求：AC380V±10% 50±0.5Hz 三相五线制

预装功率：总功率+2.0KW

要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用（建议电源开关容量：32A）

3、环境条件

环境温度：5℃～＋30℃（24小时内平均温度≤30℃）

环境湿度：≤85%RH

4、供水条件

采用纯净水、蒸馏水、去离子水。电阻率≥500Ω.m

5、其它注意事项

试验过程中打开试验箱的门，会造成箱内的温、湿度波动；在试验过程中如果多次打开门或长时间敞开门或试验样品散发湿汽，可能会造成制冷系统换热器结冰而无法正常工作

恒温恒湿试验箱售后服务

1、安装调试：我司负责免费送货至客户指在地点, 并派专业技术人员免费安装调试，培训2～5名操作员到会操作为止。

2、阳光售后服务承诺：公司产品均保修一年，终身维护。若产品出现问题，在接到报修电话15分钟响应，48小时内由我司专业维修人员上门处理。

北京雅士林试验设备有限公司由多名具有国际知名环试企业工作经历的海归博士组建，技术创新和新产品开发源于客户需求及密切关注行业发展的最新动态，并与中国科学院、中国航天、清华大学、北京大学等科研机构紧密合作.北京雅士林试验设备有限公司是环境与可靠性试验设备的专业制造厂商，具有丰富的环试行业经验，拥有先进的设计、制造、销售管理平台及完善的售后服务体系，是中国环境试验设备领域的知名企业之一。典型客户群：中国科学院，中国航天系统，北京大学，清华大学，ABB，现代汽车，摩托罗托，中国计量院、武警装备研究院、公安部第一研究所等

合集下载

恒温恒湿试验箱仪表使用说明书

恒温恒湿试验箱仪表使用说明书

恒温恒湿试验箱仪表使用说明书

一、箱体结构

二、仪表功能使用说明

从左往右说明（如图）

1、按键功能：设定该键为设定键，按功能键三秒钟后仪表进入设定状态，温度指示窗个位数开始闪动，可按▲▼键对温度设定值进行设置，再按一下垓键，湿度指示窗个

位数开始闪动，可按▲▼键对温度设定值进行设置可设定时间，再按一下垓键回

到正常工作状态。

▲▼该键为加、减键。按该键进行加1、减1设定操作。入连续按住2秒

钟进入连续加减。、照明该键为箱体的照明键。无光照时按一下该键，则箱体照明灯亮起，再按一下则照明灯熄灭。

2、指示窗指示窗分别显示设定和运行时的各项参数。温度指示窗指示当前或设定温度，单位是摄氏度（℃）。湿度指示窗指示当前或设定湿度，单位是%RH相对湿度。三、保护功能

1、热电阻短路保护：当热电阻短路时，温度显示“Err”，仪表会自动停止加热、

制冷和光照。

2、热电阻短路保护：当热电阻断路时，温度超过了57℃，仪表会自动停止加热、

制冷和光照。

3、超温保护：当测量温度高于设定温度2℃时，自动停止加热，并报警灯闪亮

（红灯）蜂鸣器开始报警。

六、仪表外接线路图说明

智能恒温恒湿箱 HWS 系列 使用说明书

智能恒温恒湿箱 HWS 系列 使用说明书

智能恒温恒湿箱

HWS系列

使用说明书

本公司已通过ISO9001:2015质量管理体系认证目录

一、概述................................................................................................................11、产品特点.......................................................................................................1

2、产品适用范围...............................................................................................1

二、仪器规格........................................................................................................1

三、技术指标........................................................................................................1

四、仪器结构........................................................................................................21、箱体结构.......................................................................................................2

标准恒温恒湿养护箱说明书

标准恒温恒湿养护箱说明书

标准恒温恒湿养护箱说明书

恒温恒湿养护箱是一种用于生物实验室和医学研究的设备，它可以提供恒定的温度和湿度环境，用于保存和培养生物样本、细胞和组织。本说明书将为您详细介绍恒温恒湿养护箱的使用方法、注意事项和维护保养等内容，希望能够帮助您正确、安全地使用本产品。

一、产品特点。

1. 恒温恒湿，养护箱能够提供恒定的温度和湿度环境，确保生物样本、细胞和组织的稳定存储和培养。

2. 温度范围广，养护箱的温度范围通常在4℃至60℃之间，能够满足不同实验和样本的需求。

3. 湿度控制精准，养护箱的湿度控制精度高，能够确保样本的稳定生长和保存。

4. 安全可靠，养护箱采用优质材料制造，具有良好的密封性和稳定性，保证样本的安全。

二、使用方法。

1. 开箱检查，收到养护箱后，首先进行外观检查，确认产品没有损坏。然后按照说明书中的安装步骤进行组装。

2. 通电预热，将养护箱插入电源，设置所需的温度和湿度参数，等待养护箱预热到设定温度后再放入样本。

3. 放置样本，将需要保存或培养的样本放入养护箱内，注意不要超过养护箱的承载能力，确保空气流通。

4. 定期检查，定期检查养护箱的温度和湿度参数，保持设备正常运行。同时定期清洁和消毒养护箱，确保样本的安全。 三、注意事项。

1. 使用环境，养护箱应该放置在干燥、通风的环境中，避免阳光直射和潮湿。

2. 清洁消毒，定期清洁和消毒养护箱，避免交叉污染和样本变质。

3. 安全用电，使用过程中要注意电源接地和防水防潮，避免发生安全事故。

4. 注意维护，定期检查养护箱的零部件和密封性能，及时发现问题并进行维修保养。

四、维护保养。

1. 清洁，定期清洁养护箱内外表面，使用柔软干净的布擦拭，避免使用腐蚀性强的清洁剂。

2. 检查，定期检查养护箱的温度和湿度传感器，确保其准确性和灵敏度。

3. 维修，如发现养护箱出现故障或异常，应及时联系售后服务进行维修处理，不得私自拆卸或维修。

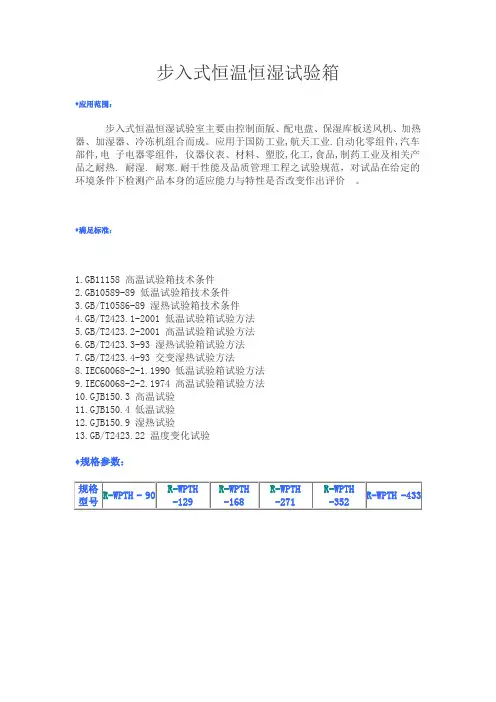

步入式恒温恒湿试验箱

步入式恒温恒湿试验箱

步入式恒温恒湿试验箱

♦应用范围：

步入式恒温恒湿试验室主要由控制面版、配电盘、保湿库板送风机、加热器、加湿器、冷冻机组合而成。应用于国防工业,航天工业.自动化零组件,汽车部件,电 子电器零组件, 仪器仪表、材料、塑胶,化工,食品,制药工业及相关产品之耐热. 耐湿. 耐寒.耐干性能及品质管理工程之试验规范，对试品在给定的环境条件下检测产品本身的适应能力与特性是否改变作出评价 。

♦满足标准：

1.GB11158 高温试验箱技术条件

2.GB10589-89 低温试验箱技术条件

3.GB/T10586-89 湿热试验箱技术条件

4.GB/T2423.1-2001 低温试验箱试验方法

5.GB/T2423.2-2001 高温试验箱试验方法

6.GB/T2423.3-93 湿热试验箱试验方法

7.GB/T2423.4-93 交变湿热试验方法

8.IEC60068-2-1.1990 低温试验箱试验方法

9.IEC60068-2-2.1974 高温试验箱试验方法

10.GJB150.3 高温试验

11.GJB150.4 低温试验

12.GJB150.9 湿热试验

13.GB/T2423.22 温度变化试验

♦规格参数：

规格型号 R-WPTH - 90 R-WPTH

-129 R-WPTH

-168 R-WPTH

-271 R-WPTH

-352 R-WPTH -433

温湿度控制范围

控制稳定度 ±0.5℃. ±2%.

分布均度度 ±2℃/±3%RH.

温.湿度偏差 ±2℃/±3%RH.

内箱尺寸

(㎝) H 210 210 210 210 210 210

W 210 300 390 300 390 480

D 205 205 205 430 430 430

外箱尺寸

(㎝)

H 235 235 235 235 235 235

W 325 415 505 415 505 595

D 225 225 225 430 450 450
