空气源热泵泳池机选型计算

1

4 主要设备选型计算

4.1冷源设备的选择

1）冷源形式：本项目冷源采用空气源热泵机组。

2）设备容量计算与配置

根据项目的设备布置条件，选用5台机组，其中3台布置在201号楼5楼，2台布置在181号楼7楼。项目计算冷负荷为2574kW，181号楼预留冷负荷1096kW，总冷负荷3670kW。选用单台制冷量为735kW的空气源热泵机组5台。

4.2热源设备的选择

1）热源形式：本项目冷源采用空气源热泵机组。

2）设备容量计算与配置

项目计算热负荷为1411kW，181号楼预留热负荷768kW，总热负荷2179kW。

项目空气源热泵容量根据夏季制冷工况选择，按冬季-2.2℃工况修正校核。

根据设备厂家资料，温度修正K1=0.72；融霜修正K2=0.9；机组单台制热量为Q=735*0.72*0.9=475kW。

机组制热量可以满足冬季制热需求。

4.3 水泵选型计算

1） 水泵流量计算

设备编号 系统承担负荷 供回水温差 流量安全系数 台数 单台流量

Q（kW） t（℃） a N G（m3/h）

（注4.3-1）

2） 水泵扬程计算

a) 最不利环路水系统简图

b) 扬程计算汇总表

设备编号 管道总阻力 冷（热）源阻力 末端阻力 末端调节阀阻力 安全系数 水泵扬程

H1（mH2O） H2（mH2O） H3（mH2O） H4（mH2O） b H（mH2O）

c) 管道总阻力计算

（注4.3-2）

3）水系统水力平衡

空调水系统各管道环路，通过设置平衡阀和调节阀使各并联环路之间的压力损失相对差额不大于15%。

（注4.3-3）

4）水系统输送能效比计算

水泵扬程 供回水温差 水泵设计工作点效率 输送能效比 2

H（mH2O） t（℃） η(%) ER

（注4.3-4）

5 通风系统计算

5.1 通风系统风量计算（注5.1）

服务区域 面积（m2） 净高（m） 换气次数（次/h） 排风量（m3/h） 补风量（m3/h）

1

1-1 设计依据及参数：

1、设计依据

1.1《低环境温度空气源热泵(冷水)机组第2部分：户用及类似用途的热泵(冷水)机组》

（GB/T 25127.2）

1.2、《建筑给水排水设计手册》GB 50015—2003（2009年版）

1.3、《居住建筑节能设计标准》GBJ 14-037-2006

1.4、《民用建筑供暖通风与空气调节设计规范》GB50736-2012

1.5、《民用建筑采暖通风与空气调节设计规范》GB50019-2011

1.6、《采暖通风与空气调节设计规范》GB50019-2003

1.7《通风与空调工程施工及验收规范》GB50243-2002

1.8《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002

1.9《住宅设计规范》GB50096-2011和《民用建筑电器设计规范》

1.10《游泳池和水上游乐池给水排水设计规程》CECS 14:2002

以及现行的国家、行业标准

2、设计参数

名称

参数

项目 空气源热泵泳池恒温工程

泳池类型 室内标准池

1、成人游泳池 107㎡*1.4（水温30℃）

2、儿童游泳池 100㎡*0.5（水温35℃）

3、男宾常温浴池 60㎡*0.75（水温40℃）

4、男宾高温浴池 11㎡*0.75（水温44℃）

5、女宾浴池 19㎡*0.75（水温40℃）

总用水量 约270吨

恒温方式 泳池恒温

2 恒温温度 28度

恒温时段 24小时

换水时间 180天

节能热水系统类型 万和循环式空气源热泵恒温系统

1-2热负荷计算：

A、游泳池的补充水量选定

序号 游泳池、游乐池的名称 每日补充水量占泳池水容积的百分数％

1 竞赛池、训练池、跳水池 室内 3～5

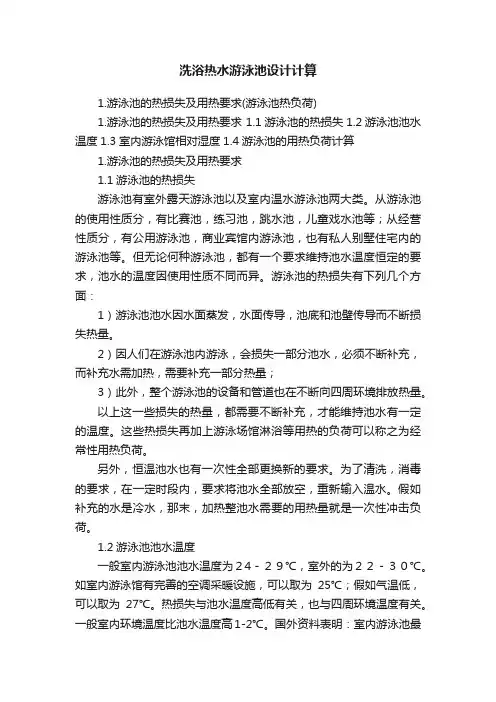

洗浴热水游泳池设计计算

1.游泳池的热损失及用热要求(游泳池热负荷)

1.游泳池的热损失及用热要求 1.1游泳池的热损失1.2游泳池池水温度1.3室内游泳馆相对湿度1.4游泳池的用热负荷计算

1.游泳池的热损失及用热要求

1.1游泳池的热损失

游泳池有室外露天游泳池以及室内温水游泳池两大类。从游泳池的使用性质分，有比赛池，练习池，跳水池，儿童戏水池等；从经营性质分，有公用游泳池，商业宾馆内游泳池，也有私人别墅住宅内的游泳池等。但无论何种游泳池，都有一个要求维持池水温度恒定的要求，池水的温度因使用性质不同而异。游泳池的热损失有下列几个方面：

1）游泳池池水因水面蒸发，水面传导，池底和池壁传导而不断损失热量。

2）因人们在游泳池内游泳，会损失一部分池水，必须不断补充，而补充水需加热，需要补充一部分热量；

3）此外，整个游泳池的设备和管道也在不断向四周环境排放热量。

以上这一些损失的热量，都需要不断补充，才能维持池水有一定的温度。这些热损失再加上游泳场馆淋浴等用热的负荷可以称之为经常性用热负荷。

另外，恒温池水也有一次性全部更换新的要求。为了清洗，消毒的要求，在一定时段内，要求将池水全部放空，重新输入温水。假如补充的水是冷水，那末，加热整池水需要的用热量就是一次性冲击负荷。

1.2游泳池池水温度

一般室内游泳池池水温度为２4－２９℃，室外的为２２－３０℃。如室内游泳馆有完善的空调采暖设施，可以取为25℃；假如气温低，可以取为27℃。热损失与池水温度高低有关，也与四周环境温度有关。一般室内环境温度比池水温度高1-2℃。国外资料表明：室内游泳池最佳环境参数为：

空气温度26-30℃

池水温度25-28℃

地面温度30-32℃

风速0.05-0.1m/s

会所泳池暖通空调设计

引言: 随着国民经济的发展及人民居住水平的提高，会所已成为一些居住小区重要的娱乐场所，其中室内游泳池也成为会所的重要部分。为此，小型室内游泳池空调设计，也就越来越普遍。本文就本人所做的会所室内泳池工程，谈对游泳池设计的几点体会：

第一部分

设计方案

第一节 工程概况

1、工程概况

本项目是美格瑞平板太阳能集热器水上综合训练中心泳池恒温、 过滤设备改造项目, 项 目位于美格瑞平板太阳能集热器水上综合训练中心泳池。

2、气候参数

2.1 环境气象参数

工程现场所广州属南亚热带海洋性季风气候，风清宜人，降水丰富。常年平均气温

22.4 C,极端气温最高36.6 C,最低1.4C。平均相对湿度79%，平均气压103.4KPA 。

广州市太阳辐射量丰富,年太阳辐射量为 5225 兆焦耳 / 平方米。一年中,以 7 月

为最多， 2 月最少，太阳辐射的年变化曲线呈单峰型。与广东省其它地区相比，广州市的 年太阳辐射量属于较多的地区,而且偏多部分并非分布在总量较多的 分布在 2

〜 6 月和 9 〜 12 月。

2.2 设计参数

设计冷水温度为15 C,设计环境温度10 C,设计热水温度55 C,恒温游泳水温度为 27 ±1

C。7〜8月份，而是 3、热量获取方式

热量获得方式采用：平板型太阳能配空气能热泵热水机组实现制热量。

4、过滤方式

采用砂滤方式，投药消毒。

5、环境除湿

采用吊顶式除湿机，消除室内凝结水。

第二节 设计依据

GB50015-2003 《建筑给排水设计规范》

GB50364-2005 《民用建筑太阳能热水系统应用技术规范》

GB/T 18713-2002 《太阳能热水系统设计、安装及工程验收技术规范》

GB50332-2002 《给水排水工程管道结构设计规范》

GB/T184302-2001 《蒸气压缩循环冷水 （热泵 ）机组户用和类似用途的冷水 （热泵）机组》

GBT21362-2008 《商业或工业及类似用途的热泵热水机》

JGJ/16-92 《民用建筑电气设计规范》

GBJ131-90 《自动化仪表安装工程质量检验评定标准》

GB4272-92 《设备及管道保温技术通则》

ISO/TR12596:1995 《太阳能游泳池加热设计和安装指南》
