宏基笔记本电脑拆机图解

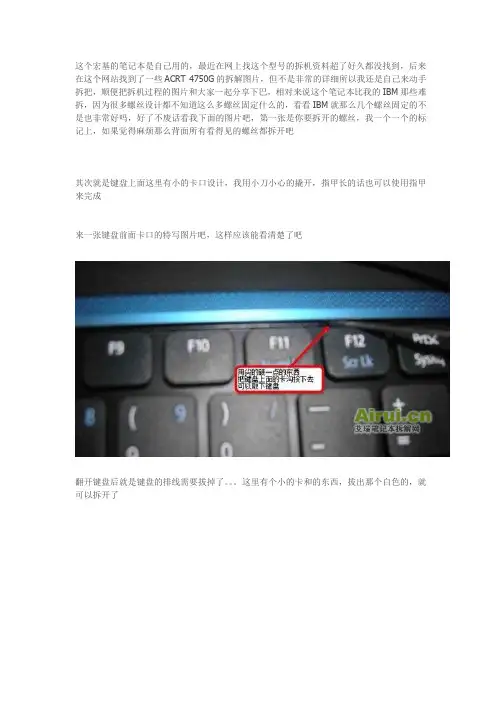

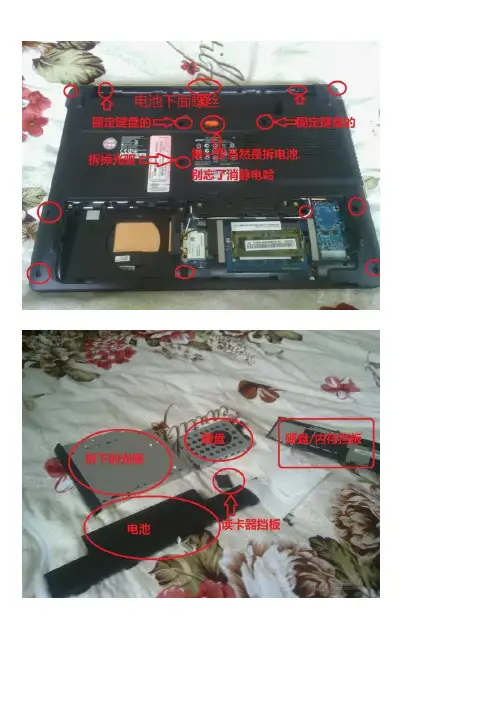

这个宏基的笔记本是自己用的，最近在网上找这个型号的拆机资料超了好久都没找到，后来在这个网站找到了一些ACRT 4750G的拆解图片，但不是非常的详细所以我还是自己来动手拆把，顺便把拆机过程的图片和大家一起分享下巴，相对来说这个笔记本比我的IBM那些难拆，因为很多螺丝设计都不知道这么多螺丝固定什么的，看看IBM就那么几个螺丝固定的不是也非常好吗，好了不废话看我下面的图片吧，第一张是你要拆开的螺丝，我一个一个的标记上，如果觉得麻烦那么背面所有看得见的螺丝都拆开吧

其次就是键盘上面这里有小的卡口设计，我用小刀小心的撬开，指甲长的话也可以使用指甲来完成

来一张键盘前面卡口的特写图片吧，这样应该能看清楚了吧

翻开键盘后就是键盘的排线需要拔掉了。。。这里有个小的卡和的东西，拔出那个白色的，就可以拆开了

键盘下面剩下的就是一些排线了，比如喇叭的排线比如触摸板的那个排线，这里都需要拆卸走。

因为前面已经将背面所有的螺丝拧开了，当然也包含了C面部的螺丝然后就可以取出掌托连用C面部了，ACER 4750G笔记本拆机还是真麻烦的

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

器材:ZTE-T U880

图片是4820的拆机图,但是我们的4745跟4820的模型是一个妈妈生的,所以可以视作一样...

这个贴我也算是转帖,但是所有的78张图片都是我一张张下载到本本然后再传上来的...ZOL不支持批量上传..很苦的啊...

看完这个的应该都会自己拆机了吧...

============================================================================================================

本帖的原作者是台湾的一个哥们

=============================================================================================================

准备工具

拆下电池

拆下背板 注意螺丝的收集

可以看到硬盘 内存和无线网卡了

拆下硬盘

拆无线网卡,注意黑白线的位置

注意电池槽下面的两颗螺丝

背面有斯科落实,长短粗细不一 注意...

硬盘下面也有一颗

拆下ADT排线

拆光驱

开始拆正面

有5个小卡

用塑胶板卡准往内推后顺势将键盘拉起

拆下键盘排线

拆下各部位排线 如图的顺序是 触摸板 电源键 P键和左喇叭排线

这里有两种螺丝,机壳上也有钢印注明尺寸

看到了主板了 嘿嘿

SUNON代工的风扇

.蓝牙模块, I3 和I5没系统的朋友可以自己镶牙

读卡器和右喇叭

右边的USB HUB

先拆下排线

接着拆下麦克风和LED排线 小心别扯坏了

拆下右喇叭排线

拆下固定主板的螺丝 共三颗 其中2颗有箭头

还有一颗在风扇那里

拆完主板拿下来后翻个面 拆除风扇排线

拆下散热模块螺丝

H55芯片

I5的U

5650

I5 520M真面目

所有拆机到此结束

===========================================================================================================================

猜你喜欢: 宏基5530, 5530, acer 5530

拆机, 宏基电脑5530拆解图, 宏基5530

拆机

--------------------------

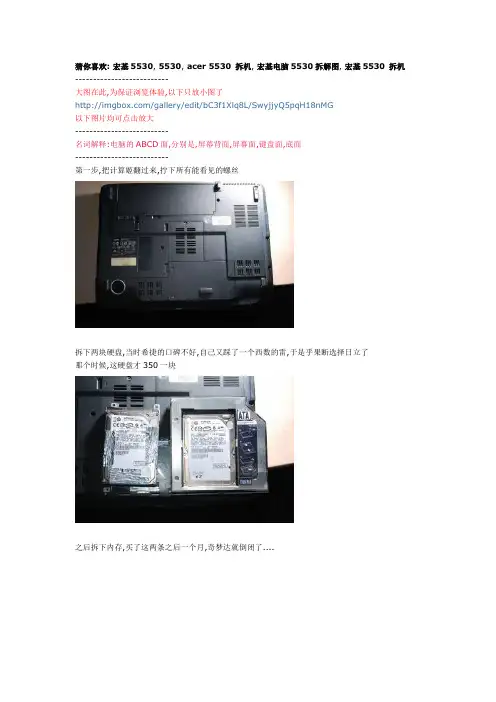

大图在此,为保证浏览体验,以下只放小图了

/gallery/edit/bC3f1Xlq8L/SwyjjyQ5pqH18nMG

以下图片均可点击放大

--------------------------

名词解释:电脑的ABCD面,分别是,屏幕背面,屏幕面,键盘面,底面

--------------------------

第一步,把计算姬翻过来,拧下所有能看见的螺丝

拆下两块硬盘,当时希捷的口碑不好,自己又踩了一个西数的雷,于是乎果断选择日立了

那个时候,这硬盘才350一块

之后拆下内存,买了这两条之后一个月,奇梦达就倒闭了....

之后把前盖板拆下来,这下面还有很多螺丝连接着D面底板

键盘也拆下来,里面藏着很多螺丝,也是穿过主板固定在底板上的,也要拧下来

之后拆屏幕,屏幕的固定螺丝也是穿过C面拧在底板上的,不拆屏幕拆不下C面

至此就拧下所有需要拧下的螺丝了,再用一些暴力就可以把C面取下来了,此时终于可以看到主板了

主板上标有三角的两颗螺丝拧下来,主板就能拆下来了

其他的螺丝别动,是固定主板上各种接口用的...

风扇上面的灰...

散热器拆下来了,这次的主要任务就是把上面的消耗品都换掉

以下是物料资源:刀,螺丝刀,新风扇,导热垫片X2,铜垫片,相变导热垫片(液态金属/固态硅脂)

下面是山寨的THINKPAD外置光驱盒和旧光驱拼成的外置光驱,重装系统用

开工!!!

先把风扇拆下来 0.13A(0.65W)对比0.35A*(1.75W),理论上应该有鸟枪换炮的区别

热管组件水洗之

显卡和CPU,这个坑人的组合....

复装完成,装各种垫片的环节忘了拍照了

装回去,开机成功,看来一切顺利

-----------

终于完成了
