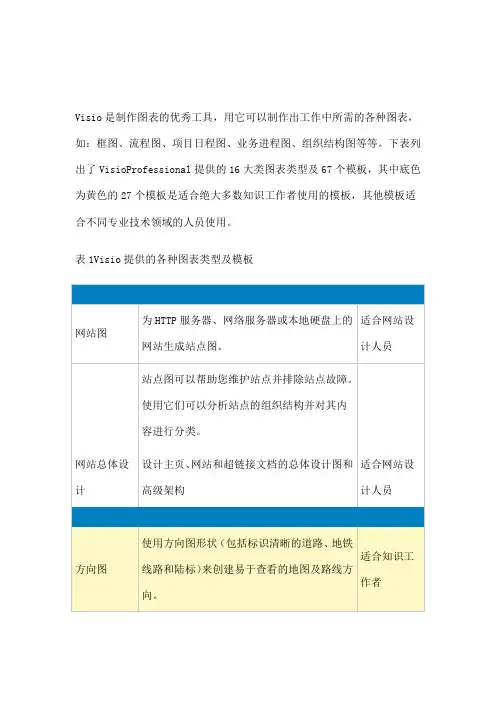

Visio是制作图表的优秀工具，用它可以制作出工作中所需的各种图表，如：框图、流程图、项目日程图、业务进程图、组织结构图等等。下表列出了VisioProfessional提供的16大类图表类型及67个模板，其中底色为黄色的27个模板是适合绝大多数知识工作者使用的模板，其他模板适合不同专业技术领域的人员使用。
表1Visio提供的各种图表类型及模板
网站图 为HTTP服务器、网络服务器或本地硬盘上的网站生成站点图。 适合网站设计人员
站点图可以帮助您维护站点并排除站点故障。使用它们可以分析站点的组织结构并对其内容进行分类。
网站总体设计 设计主页、网站和超链接文档的总体设计图和高级架构 适合网站设计人员
方向图 使用方向图形状（包括标识清晰的道路、地铁线路和陆标）来创建易于查看的地图及路线方向。 适合知识工作者 三维方向图 使用彩色三维形状表示小范围的地理区域，如村镇等。例如，您可以在幻灯片演示中使用三维方向图，以图形方式突出显示较大地理区域的某一部分。 适合知识工作者
电路和逻辑电路 创建带批注的电路和印刷电路板图、集成电路示意图和数字、模拟逻辑设计。包含终端、连接器和传输路径形状。 适合电子、电气类工程设计人员
工业控制系统 创建带批注的工业电力系统图。包含用于旋转电机、半导体、固态设备、开关、继电器和变压器的形状。 适合电子、电气、电力、机电、自动化类工程设计人员
基本电气 创建示意性的单线连接图和设计图。包含用于开关、继电器、传输路径、半导体、电路和电子管的形状。 适合电子、电气类工程设计人员
系统 创建带批注的电气原理图、维护和修复图以及公用电力基础设施设计。包含用于静止设备、通信设备和固态设备的形状。 适合电子、电气、机电、电力类工程设计人员
工艺流程图 为管线工程系统（工业、制炼、真空、流体、水力和气体）、管线工程支持、材料配送和液体输送系统创建工艺流程图（PFD）。 适合工业、仪表类工程设计人员
1 枪型摄像机(变焦)枪型摄像机(定焦)户外一体机户外一体机背面筒型摄像机3G网络像机红外热成像网络摄像机红外热成摄仪卡片机熊猫摄像机纽扣摄像机针孔摄像机笔筒摄像机USB摄像头
云台轨道机迷你半球飞碟摄像机半球摄像机红外半球球机2球机3一体化摄像机特写一体机网络一体机高清一体机红外一体机全景一体机球机球机背面红外球机HD-SDI球机高清球网络球网络半球全景鱼眼模拟高线540TVL540特效人脸行为分析高清卡口200W卡口抓拍高清高清+200W语音对讲红外网络模拟光纤电子警察双输出防暴防爆WIFI3G4G高速HD-SDI红外热成像枪型摄像机2前端设备-1
2 L立杆-L（球）L立杆-L（枪）L立杆-R（球）L立杆-R（枪）L立杆-T（球）L立杆-B（球）T立杆-TB（球）T立杆-RL（枪）LED补光灯补光灯背面红外补光灯闪光灯闪光灯背面雷达雷达背面雷达车辆检测器车检器2信号灯检测器 交通控制主机视频分析记录仪UPS2in1防雷模块3in1防雷模块智能抱杆机箱云台球机支架枪机支架吊装支架三脚架常亮频闪环境补光车牌补光红外补光激光补光雷达卡口交通智能分析智能防雷信号灯卡口交通视频分析防雷智能2前端配套-2
3 PC式DVR嵌入式DVR环境监测DVR混合型DVR便捷审讯主机审讯DVR高清审讯DVR审讯主机审讯主机高清审讯主机智能DVR车载DVRHD-SDIDVRNVRATM DVR磁盘阵列 IPSANCVR机架式单体解码器机架式解码器编码器485分配器画面叠加器字符叠加器视频分配器视频矩阵 多屏控制器画面分割器视频放大器抗干扰仪模拟矩阵键盘触摸屏网络键盘 触摸屏网络键盘(正面)
综合平台4u综合平台综合平台7u综合平台18u视频存储环境监测混合审讯高清审讯智能车载HD-SDINVRCVRATM解码编码字符叠加视频分配485分配画面叠加画面分割抗干扰视频放大视频矩阵HD-SDI视频矩阵BNC视频矩阵DVI视频矩阵VGA视频矩阵审讯2中心管理-3

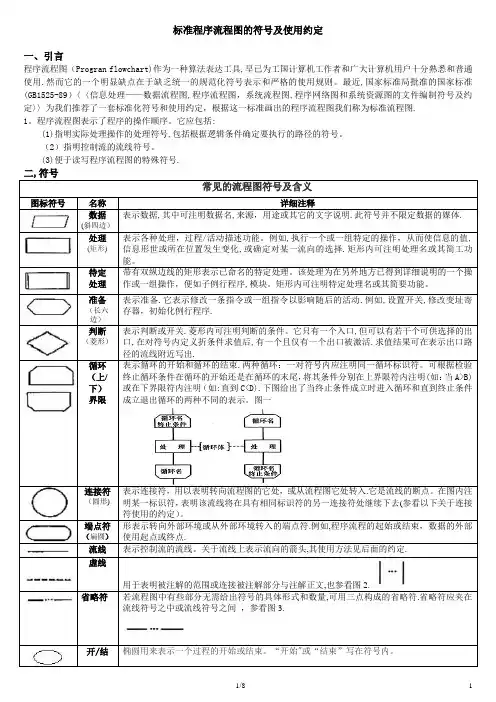

1/8 1 标准程序流程图的符号及使用约定
一、引言
程序流程图(Progran flowchart)作为一种算法表达工具,早已为工国计算机工作者和广大计算机用户十分熟悉和普通
使用.然而它的一个明显缺点在于缺乏统一的规范化符号表示和严格的使用规则.最近,国家标准局批准的国家标准
(GB1525-89)<>为
我们推荐了一套标准化符号和使用约定，根据这一标准画出的程序流程图我们称为标准流程图.
1.程序流程图表示了程序的操作顺序.它应包括:
(1)指明实际处理操作的处理符号,包括根据逻辑条件确定要执行的路径的符号.
(2)指明控制流的流线符号.
(3)便于读写程序流程图的特殊符号.
二,符号
常见的流程图符号及含义
图标符号名称详细注释
数据
(斜四边)表示数据,其中可注明数据名,来源,用途或其它的文字说明.此符号并不限定数据的媒体.
处理
(矩形)表示各种处理，过程/活动描述功能.例如,执行一个或一组特定的操作,从而使信息的值,信
息形世或所在位置发生变化,或确定对某一流向的选择.矩形内可注明处理名或其简工功能.
待定
处理带有双纵边线的矩形表示已命名的特定处理.该处理为在另外地方已得到详细说明的一个操
作或一组操作,便如子例行程序,模块.矩形内可注明特定处理名或其简要功能.
准备
(长六边)表示准备.它表示修改一条指令或一组指令以影响随后的活动.例如,设置开关,修改变址寄存器,初始化例行程序.
判断
(菱形) 表示判断或开关.菱形内可注明判断的条件.它只有一个入口,但可以有若干个可供选择的出口,在对符号内定义折条件求值后,有一个且仅有一个出口被激活.求值结果可在表示出口路径的流线附近写出.
循环
(上/下) 界限表示循环的开始和循环的结束.两种循环:一对符号内应注明同一循环标识符.可根据检验终止循环条件在循环的开始还是在循环的末尾,将其条件分别在上界限符内注明(如:当A>B)或
在下界限符内注明(如:直到C
连接符
(圆形) 表示连接符,用以表明转向流程图的它处,或从流程图它处转入.它是流线的断点.在图内注明某一标识符,表明该流线将在具有相同标识符的另一连接符处继续下去(参看以下关于连接符使用的约定).

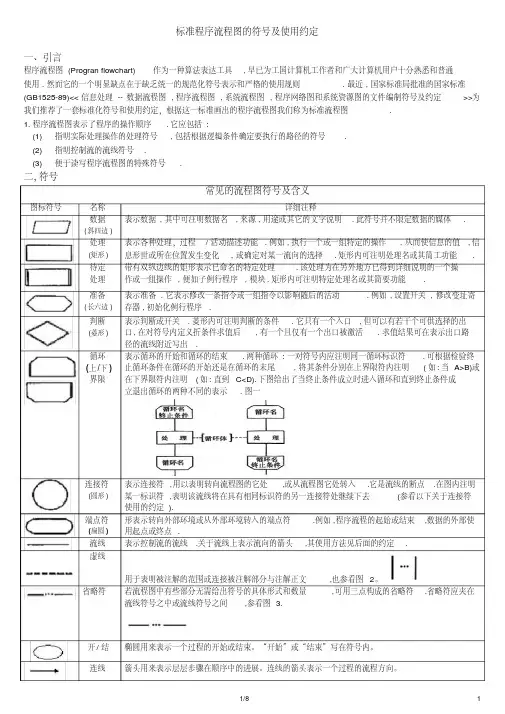

1/8 1 标准程序流程图的符号及使用约定
