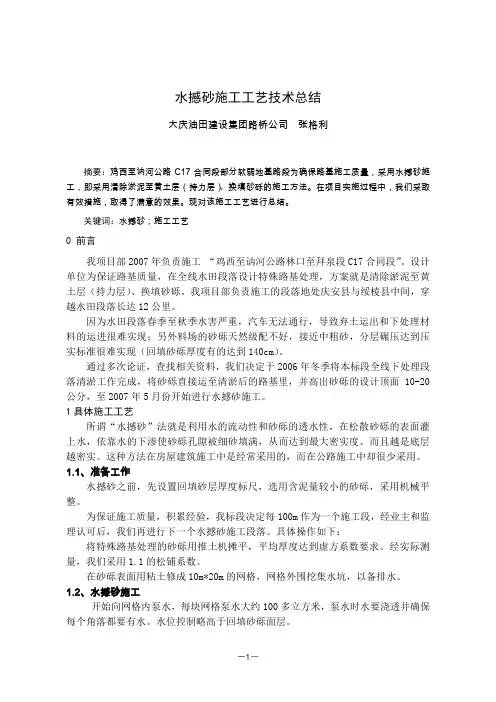

水撼砂施工工艺技术总结

大庆油田建设集团路桥公司 张格利

摘要：鸡西至讷河公路C17合同段部分软弱地基路段为确保路基施工质量，采用水撼砂施工，即采用清除淤泥至黄土层（持力层）、换填砂砾的施工方法。在项目实施过程中，我们采取有效措施，取得了满意的效果。现对该施工工艺进行总结。

关键词：水撼砂；施工工艺

0 前言

我项目部2007年负责施工 “鸡西至讷河公路林口至拜泉段C17合同段”。设计单位为保证路基质量，在全线水田段落设计特殊路基处理，方案就是清除淤泥至黄土层（持力层）、换填砂砾。我项目部负责施工的段落地处庆安县与绥棱县中间，穿越水田段落长达12公里。

因为水田段落春季至秋季水害严重，汽车无法通行，导致弃土运出和下处理材料的运进很难实现；另外料场的砂砾天然级配不好，接近中粗砂，分层碾压达到压实标准很难实现（回填砂砾厚度有的达到140cm）。

通过多次论证，查找相关资料，我们决定于2006年冬季将本标段全线下处理段落清淤工作完成，将砂砾直接运至清淤后的路基里，并高出砂砾的设计顶面10-20公分，至2007年5月份开始进行水撼砂施工。

1具体施工工艺

所谓“水撼砂”法就是利用水的流动性和砂砾的透水性，在松散砂砾的表面灌上水，依靠水的下渗使砂砾孔隙被细砂填满，从而达到最大密实度。而且越是底层越密实。这种方法在房屋建筑施工中是经常采用的，而在公路施工中却很少采用。

1.1、准备工作

水撼砂之前，先设置回填砂层厚度标尺，选用含泥量较小的砂砾，采用机械平整。

为保证施工质量，积累经验，我标段决定每100m作为一个施工段，经业主和监理认可后，我们再进行下一个水撼砂施工段落。具体操作如下：

将特殊路基处理的砂砾用推土机摊平，平均厚度达到虚方系数要求。经实际测量，我们采用1.1的松铺系数。

在砂砾表面用粘土修成10m*20m的网格，网格外围挖集水坑，以备排水。

1.2、水撼砂施工

开始向网格内泵水，每块网格泵水大约100多立方米，泵水时水要浇透并确保每个角落都要有水。水位控制略高于回填砂砾面层。

水撼砂施工工艺技术总结　张格利大庆油田建设集团路桥公司　撺Ｉ　鸡西至讷河公路Ｃ１７合同段部分软弱　地基路段为确保路基施工质量，采用水撼砂施　工，即采用清除淤泥至黄土层（持力层）、换填　砂砾的施工方法。在项目实施过程中，我们采取　有效措施，取得了满意的效果。现对该施工工艺　进行总结。　。　≥鬟期Ｉ｛　ｂ水撼砂；施工工艺　ｊ　０前言　我项目部２００７年负责施工　“鸡西至讷河　公路林口至拜泉段ｃｌ７合同段”。设计单位为　保证路基质量，在全线水田段落设计特殊路：　基处理，方案就是清除淤泥至黄土层（持力　层）、换填砂砾。我项目部负责施工的段落地　处庆安县与绥棱县中间，穿越水田段落长达１２　公里。　因为水田段落春季至秋季水害严重，汽　车无法通行，导致弃土运出和下处理材料的运　进很难实现；另外料场的砂砾天然级配不好，　接近中粗砂，分层碾压达到压实标准很难实现　（回填砂砾厚度有的达到１４０ｃｍ）。　通过多次论证，查找相关资料，我们决定　于２００６年冬季将本标段全线下处理段落清淤工　作完成，将砂砾直接运至清淤后的路基里，并　高出砂砾的设计顶面ｌ０—２Ｏ公分，至２００７年５月ｉ　份开始进行水撼砂施工。　１具体施工工艺　所谓“水撼砂”法就是利用水的流动性和　砂砾的透水性，在松散砂砾的表面灌上水，依　靠水的下渗使砂砾孔隙被细砂填满，从而达到　最大密实度。而且越是底层越密实。这种方法　在房屋建筑施工中是经常采用的，而在公路施　工中却很少采用。　１．１、准备工作　水撼砂之前，先设置回填砂层厚度标尺，　选用含泥量较小的砂砾，采用机械平整。　为保证施工质量，积累经验，我标段决定　每１００ｍ作为一个施工段，经业主和监理认可　后，我们再进行下一个水撼砂施工段落。具体：　操作如下：　将特殊路基处理的砂砾用推土机摊平，平　均厚度达到虚方系数要求。经实际测量，我们　采用１．１的松铺系数。　在砂砾表面用粘土修成ｌＯｍ＊２０ｍ的网格，　网格外围挖集水坑，以备排水。　１．２、水撼砂施工　：　开始向网格内泵水，每块网格泵水大约：　１００多立方米，泵水时水要浇透并确保每个角　落都要有水。水位控制略高于回填砂砾面层。　待水注好后，采用插入式振捣器按对角线　不超过３０ｃｍ的间距依次进行插入振捣，振捣时　间不少于４０ｓ。待回填砂砾全部水撼后，及时　开泵抽排水，排水时用平板式振捣器纵横交错　振捣密实，直到水干为止。　这时砂砾表面沉落了近１０ｃｍ，撼到明显　的密实。　１．３、检验检测　每个段落完成后，都要经过灌砂法检测密　：实度，检测方法采用每２０ｍ检测４个点，并分　上、中、下三层检测，结果是砂砾的密度实　达￣Ｉ］９５％－－９８％之间，越是底层越密实。　２结语　路基质量是道路整体质量的根本。在换填　砂砾的特殊路基处理施工方法中，水撼砂施工　成本低，密实度有保障，施工工艺不复杂，一　般都能达到设计要求，对改善不良路基性能有　较好的应用效果。　●＿＿　醐　嘲瞳——嘲目黼上接Ｐ２４２　于较易结霜的区域，除霜的间隔可以小一些，　而每次除霜的时间可以较短。对于不易结霜的　地域，每次除霜的时间相对长一些。这需要生　产厂家和工程技术人员在热泵使用过程积累相　应的数据。　另外当前，受热泵机型的高额利润的驱　使，生产风冷热泵机组的厂家日益增多，有些　厂家不具备生产风冷热泵机组所必需的技术和　生产条件，不但无法提供真实准确的技术参　数，产品的生产质量也没有保证，这是影响热　泵机组使用可靠性的人为因素。　；　四　结论　为实现长江流域地区风冷热泵机组在冬季　可靠安全地工作，除了针对中国的地域差异及　实际的气候状况，要根据工程实际合理选择风　冷热泵系统除霜控制模式，能很好的判定除霜：　的开始时刻并有效的进行除霜，这将有效地提　高风冷热泵系统的经济性。　参考文献　【１ｌｂ｝Ｉ１　Ａｌａ．，ｄ，Ｒｏｂｅｒｔ　．＾ｄａｐｔ啦（￣ｆｒｏｓｔ．１ＥＥ王　Ｔｒａ腧ｃ咖∞Ｉｎｄｕｓ￣ｙ　Ａｐｐ￣ｔｉｏｍ，，９８８．２４０）：５９－　｜　【２】雷江杭，　ｊ’江．热泵空调器除霜分析．　Ｉ９９９，４：２６－２８　Ｉ　【５】姜益强，姚杨，马最良．空气源热泵　结霜除霜损失系数的计算．　－　暖通空调，　２０００，　：２４－２６　【４】朱裕君，麦丰收，叶志勇．热泵式冷暖　空调器除霜控制的新方法．蛾子控制技术，　２００１．５｜Ｉ８－１９　ｉ　－－　【５】黄虎，束鹏程＇李志浩．风冷热泵除霜控制　ｊ　方法分析．建筑热能通风，１９９９．。１９（５）：５８－　卯　／　［６】陈航．风冷热泵机组冬季运行的可靠性．　暖通空调，１９９９，２９（５）：７７－７９＿。　目　１２１堵塞等现象。　程技术　上接Ｐ２４０　ｄ）部件焊接成整机后，进行气密试验　时，焊缝处不准有制冷剂泄漏。　３．２关于焊后泄漏检验，一般有三种方　法；　１）压力检漏　给焊后的热交换器充０．５ＭＰａ以上的Ｎ２或　干燥空气，然后对钎焊接头喷洒中性的洗涤　剂，观察ｌ０秒钟内有无气泡产生，若有气泡产　生则判为泄漏，需补焊或重焊。此方法检验精　度较低。　２）卤素检漏　此方法用于充冷媒后的热交换器检漏。　将卤素检漏仪的精度选择为２ｇ／年，用探针沿　各焊接头移动（探针离工件应保持在ｒ２ｍｍ　以内，移动速度为２０　５０ｍｍ／ｓ），若制冷剂泄　漏速度大于２ｇ／年，则检漏仪将自动报警。此　方法较压力检漏精度高，但受人为因素影响较　大。　３）真空箱氦质谱检漏　向热交换器中充入一定压力的氦气，然后　将其放入真空箱，并对真空箱抽真空至２０Ｐａ，　此时通过探测仪检验真空箱中是否有热交换器　泄漏出的氦气。此方法比卤素检验更高，但它　仅能检验热交换器是否有泄漏，而不能检查出　具体的泄漏位置。　四、金相分析在钎焊焊缝质量检测中的应　用介绍　金相分析是人们通过金相显微镜来研究　金属和合金显微组织大小、形态、分布、数量　和性质的一种方法，可以分析润湿性、焊接间　隙、气孔、晶粒度等情况。以下仅举一个普通　紫铜管钎焊样件的金相分析简要说明其应用。　４．１样件金相分析；　将钎焊样件经解剖、镶样、打磨、抛光，　４０倍显微镜下观察焊缝情况，可见漏点截面整　条焊缝只有极少量焊料敷在管口表面；测量焊　料流动的润湿角为４７．３。，铜管焊接情况，如　下图７所示：　

是“水撼沙吗”？

水撼砂是一种在修筑路基时或者是修补路基时常用的手段，工艺历史

悠久 ，质量可靠 ，在施工中普遍使用。水撼砂所采用的砂一般指江

砂。是山体岩石风化后经水流冲击、搬运形成 的不同大小的小石粒，

其 特点是表面光滑，个体中接近球体的含量较多，镇片状材料一般

小25％。松散的砂砾堆积体可假设成大小不等的球体颗粒 ，杂乱无

章的堆积在一起，靠内部摩擦力的约束形成松散体。注水后：由于浮

力抵抗了部分重力使砂砾 问的压力变小 ；水有一定的润滑作用 ，

减小了砂砾间的内部摩擦系数 ；加之砂砾内部的气体被水置换形成

气泡，向上运动形成破坏能量。在以上三方面因素共同作用下破坏了

砂砾的内部平衡，砂砾开始运动起来。在撼钎或振捣棒的作用下，体

积较大的颗粒不断的调整位置和姿态。由于砂体颗粒堆积合理时(即

紧密时)，砂砾个体相互之间的接触面积较大，摩擦阻力也较大，破

坏所需要的能量也较高，即较难坏；而堆积不合理的(即松散时)砂粒

问相互的接触面积较小，摩擦阻力也较小，破坏时所需的能量较低 ，

较易破坏。在外力不断的作用下，在破坏一平衡一再破坏一再平衡的

过程中，砂砾向堆积合理(密实度增大)的方向逐步发展。撼钎或振捣

棒表面较光滑，插入工作时在 其表面形成了一个良好的通道,不仅使

砂砾内部的气体更方便 的排出，而且使水加速向下流动，并携带一

部分细小砂粒，迅速填满大沙粒体颗粒问的间隙。加速了砂体的密实。

下部水份向土壤内渗出，上部水分不断向下补充，水在砂体内形成渗流，产生动水力，在动水力的作用下砂体进一步密实。

水撼沙就是沙质土回填的一种方法，即水沉法，回填沙时进行灌

水同时用钢叉插入沙中震撼使其沉实

水撼沙回填须实行分层均匀回填和逐层水撼原则，严格按照每层

虚厚200mm-300mm要求分层进行；如无水源保证须按素土(沙)回

填有关要求进行。

关于加强城市道路挖掘恢复管理工作的规定

一、为加强城市道路挖掘和管沟恢复工程质量的管理，依据《城市道路管理条例》、《城市道路养护技术规范》和我市实际制定本规定。 二、凡从事城市道路挖掘管理、管沟恢复、工程监理的部门、单位，均须遵守本规定。

水撼砂施工工艺

水撼砂施工工艺是一种常用于建筑和土木工程中的施工方法，主要用于在土壤中形成硬实、密实的基础。水撼砂施工工艺的基本原理是利用水力冲击力将细沙或细砾石注入土壤中，通过水流的冲击作用使砂粒在土壤中形成紧密的结构，提高土壤的稳定性和承载力。

水撼砂施工工艺的施工步骤如下：

1. 土壤准备：首先需要对施工区域的土壤进行调查和分析，了解土壤的性质和承载力。根据土壤的情况选择合适的砂粒和施工方法。

2. 安装水撼砂设备：在施工区域安装水撼砂设备，包括水泵、注砂管道和水撼砂枪等。确保设备的正常运行和施工安全。

3. 注水：利用水泵将水注入到土壤中，使土壤饱和。水的注入需要均匀且充分，以保证整个施工区域的土壤处于相似的饱和状态。

4. 注砂：将细沙或细砾石通过注砂管道和水撼砂枪注入饱和土壤中。注砂的速度和压力需要根据土壤的性质和施工需求进行调整，以达到最佳的施工效果。

5. 冲击：通过水流的冲击力，使砂粒在土壤中形成紧密的结构，提高土壤的稳定性和承载力。冲击的时间和频率需要根据土壤的性质和施工需求进行调整，以达到最佳的施工效果。

6. 检验与整理：在施工完成后，需要对施工区域进行检验和整理，确保施工质量和安全。检验包括对土壤的密实度和承载力进行测试，以验证施工效果是否符合要求。

水撼砂施工工艺需要注意以下几点：

1. 施工前需要对土壤进行充分的调查和分析，了解土壤的性质和承载力，以确定合适的砂粒和施工方法。

2. 施工过程中需要保持水流的稳定和均匀，以确保砂粒能够充分冲击土壤，形成紧密的结构。

3. 施工过程中需要根据土壤的性质和施工需求进行调整和控制水流的压力和速度，以达到最佳的施工效果。

4. 施工完成后需要对施工区域进行检验和整理，确保施工质量和安全，以满足工程的要求。

总结起来，水撼砂施工工艺是一种常用的土壤加固方法，通过利用水力冲击力将细沙或细砾石注入土壤中，形成紧密的结构，提高土壤的稳定性和承载力。在施工过程中需要充分了解土壤的性质和承载力，控制水流的压力和速度，以达到最佳的施工效果。施工完成后需要对施工区域进行检验和整理，确保施工质量和安全。水撼砂施工工艺在土木工程中有着广泛的应用，为工程的稳定性和耐久性提供了可靠的保障。
