投影仪的工作原理

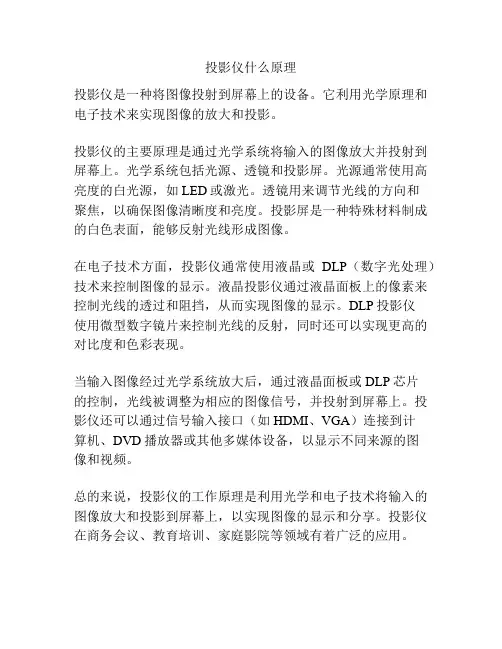

投影仪什么原理

投影仪是一种将图像投射到屏幕上的设备。它利用光学原理和电子技术来实现图像的放大和投影。

投影仪的主要原理是通过光学系统将输入的图像放大并投射到屏幕上。光学系统包括光源、透镜和投影屏。光源通常使用高亮度的白光源，如LED或激光。透镜用来调节光线的方向和聚焦，以确保图像清晰度和亮度。投影屏是一种特殊材料制成的白色表面，能够反射光线形成图像。

在电子技术方面，投影仪通常使用液晶或DLP（数字光处理）技术来控制图像的显示。液晶投影仪通过液晶面板上的像素来控制光线的透过和阻挡，从而实现图像的显示。DLP投影仪使用微型数字镜片来控制光线的反射，同时还可以实现更高的对比度和色彩表现。

当输入图像经过光学系统放大后，通过液晶面板或DLP芯片的控制，光线被调整为相应的图像信号，并投射到屏幕上。投影仪还可以通过信号输入接口（如HDMI、VGA）连接到计算机、DVD播放器或其他多媒体设备，以显示不同来源的图像和视频。

总的来说，投影仪的工作原理是利用光学和电子技术将输入的图像放大和投影到屏幕上，以实现图像的显示和分享。投影仪在商务会议、教育培训、家庭影院等领域有着广泛的应用。

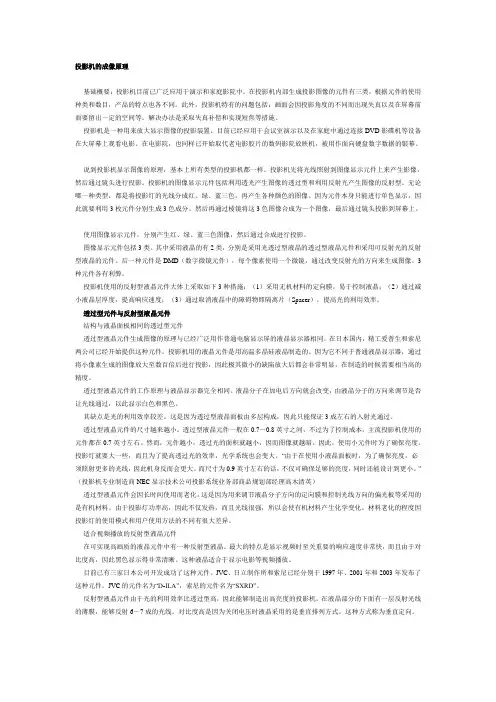

投影机的成像原理

基础概要：投影机目前已广泛应用于演示和家庭影院中。在投影机内部生成投影图像的元件有三类，根据元件的使用种类和数目，产品的特点也各不同。此外，投影机特有的问题包括：画面会因投影角度的不同而出现失真以及在屏幕前面要留出一定的空间等。解决办法是采取失真补偿和实现短焦等措施。

投影机是一种用来放大显示图像的投影装置。目前已经应用于会议室演示以及在家庭中通过连接DVD影碟机等设备在大屏幕上观看电影。在电影院，也同样已开始取代老电影胶片的数码影院放映机，被用作面向硬盘数字数据的银幕。

说到投影机显示图像的原理，基本上所有类型的投影机都一样。投影机先将光线照射到图像显示元件上来产生影像，然后通过镜头进行投影。投影机的图像显示元件包括利用透光产生图像的透过型和利用反射光产生图像的反射型。无论哪一种类型，都是将投影灯的光线分成红、绿、蓝三色，再产生各种颜色的图像。因为元件本身只能进行单色显示，因此就要利用3枚元件分别生成3色成分。然后再通过棱镜将这3色图像合成为一个图像，最后通过镜头投影到屏幕上。

使用图像显示元件，分别产生红、绿、蓝三色图像，然后通过合成进行投影。

图像显示元件包括3类。其中采用液晶的有2类，分别是采用光透过型液晶的透过型液晶元件和采用可反射光的反射型液晶的元件。后一种元件是DMD（数字微镜元件），每个像素使用一个微镜，通过改变反射光的方向来生成图像。3种元件各有利弊。

投影机使用的反射型液晶元件大体上采取如下3种措施：（1）采用无机材料的定向膜，易于控制液晶；（2）通过减小液晶层厚度，提高响应速度；（3）通过取消液晶中的障碍物即隔离片（Spacer），提高光的利用效率。

透过型元件与反射型液晶元件

结构与液晶面板相同的透过型元件

透过型液晶元件生成图像的原理与已经广泛用作普通电脑显示屏的液晶显示器相同。在日本国内，精工爱普生和索尼两公司已经开始提供这种元件。投影机用的液晶元件是用高温多晶硅液晶制造的。因为它不同于普通液晶显示器，通过将小像素生成的图像放大至数百倍后进行投影，因此极其微小的缺陷放大后都会非常明显，在制造的时候需要相当高的精度。

led投影仪工作原理

LED投影仪的工作原理是利用LED（Light Emitting Diode）发光二极管作为光源，通过光学系统将LED发出的光转化为可投射的图像。

LED投影仪通常由以下几个主要部分组成：

1. 光源：LED作为光源，产生并发射光线。相对于传统的投影仪使用的汞灯等光源，LED具有节能、寿命长和色彩饱和度高等优点。

2. 光学系统：光学系统包括透镜、反射镜等光学元件，主要用于对光线进行聚焦和调整。透过光学系统，光线被聚焦成一个光斑，然后通过反射镜进行反射。

3. 彩色滤光器：为了产生彩色图像，投影仪通常会使用三种基色过滤器（红、绿、蓝），通过控制不同基色的透过与反射，实现颜色的混合和投影。

4. 显示芯片：显示芯片是LED投影仪的核心部件，用于将输入的图像信号转化为光学信号，即将电信号转化为光信号。常用的显示芯片技术包括DLP（Digital Light Processing）和LCD（Liquid Crystal Display）。

- DLP技术是通过借助微型微镜阵列来控制光线的反射与衍射，实现图像的投射。利用一个微镜阵列作为投影屏的每个像素点，根据接收到的控制信号的不同，可以选择反射光线或让光线通过，从而形成图像。

- LCD技术则是利用液晶屏幕，通过控制液晶的电场来改变光线的透过性。在液晶屏幕前放置色彩滤光器，通过不同液晶单元的开启与关闭来调节光线通过滤光器的程度，从而形成图像。

5. 投影镜头：投影镜头用于将反射或透过的光线投射到屏幕上，并根据需求调整投射的大小、焦距等参数。

通过以上的工作原理，LED投影仪可以将输入的图像信号转化为光学信号，再经过光学系统和投影镜头的处理，将图像投射到屏幕上，从而实现投影显示。

投影仪的工作原理

引言概述：

投影仪是一种常见的多媒体设备，广泛应用于教育、商务和娱乐领域。它能够将电子设备上的图象或者视频投射到屏幕或者其他平面上，方便观众观看。本文将详细介绍投影仪的工作原理。

一、光源部份：

1.1 光源类型：

投影仪的光源通常采用白炽灯、LED灯或者激光光源。白炽灯是传统的光源，具有较高的亮度，但寿命较短。LED灯则具有较长的寿命和较低的能耗，但亮度相对较低。激光光源则具有高亮度和长寿命的特点，但成本较高。

1.2 光源的发光原理：

白炽灯通过电流加热灯丝，使其发出可见光。LED灯则是通过电流激发半导体材料，使其发出光。激光光源通过激光二极管或者激光发射器产生激光束。

1.3 光源的亮度和色采表现：

投影仪的亮度通常以流明（Lumens）为单位进行衡量，亮度越高，图象在璀璨环境中显示效果越好。色采表现则取决于光源的色温和色采范围，普通来说，色温越高，色采越冷，色采范围越广，图象色采还原度越高。

二、光学系统：

2.1 透镜系统：

投影仪使用透镜系统来聚焦光源，以产生清晰的图象。透镜系统通常包括凸透镜和凹透镜，通过调整透镜的位置和焦距，可以调整图象的大小和清晰度。 2.2 反射镜：

投影仪中的反射镜用于将光线反射到屏幕上。反射镜通常采用特殊的涂层来增强反射效果，使得图象更加璀璨和清晰。

2.3 色轮：

色轮是投影仪中的一个重要组成部份，它由不同颜色的滤光片组成，通过旋转色轮，投影仪可以将不同颜色的光线挨次投射出去，从而产生彩色图象。

三、显示芯片：

3.1 LCD显示芯片：

液晶显示芯片是投影仪中常用的一种技术，它通过液晶层的电场控制来调节光线的透过程度，从而实现图象的显示。

3.2 DLP显示芯片：

数字光处理（DLP）显示芯片使用弱小的镜面来控制光线的反射，通过调节镜面的倾斜角度，可以实现图象的显示。

3.3 LCoS显示芯片：

液晶反射光阵列（LCoS）显示芯片结合了液晶和DLP的优点，它使用液晶层来调节光线的透过程度，并使用弱小的镜面来控制光线的反射。
