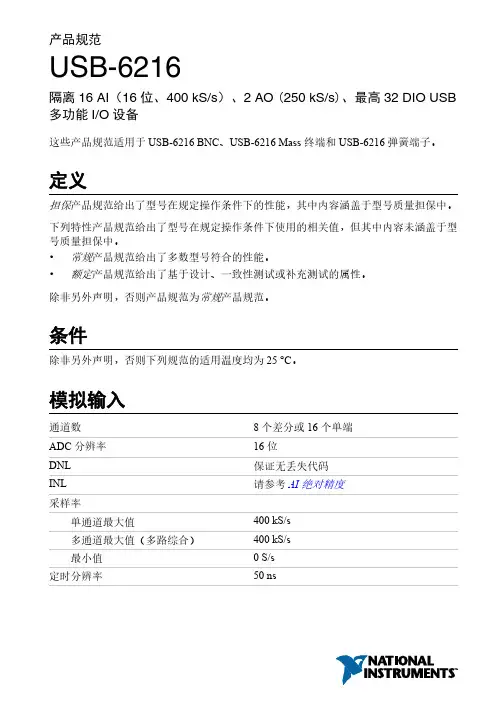

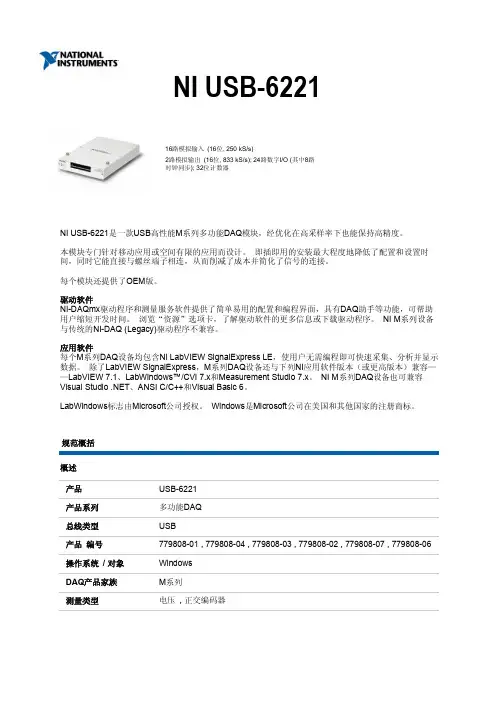

产品规范USB-6216

隔离16 AI（16位、400 kS/s）、2 AO (250 kS/s)、最高32 DIO USB多功能I/O设备

这些产品规范适用于USB-6216 BNC、USB-6216 Mass终端和USB-6216弹簧端子。定义

担保产品规范给出了型号在规定操作条件下的性能，其中内容涵盖于型号质量担保中。

下列特性产品规范给出了型号在规定操作条件下使用的相关值，但其中内容未涵盖于型号质量担保中。•常规产品规范给出了多数型号符合的性能。•额定产品规范给出了基于设计、一致性测试或补充测试的属性。

除非另外声明，否则产品规范为常规产品规范。条件

除非另外声明，否则下列规范的适用温度均为25 °C。模拟输入

通道数8个差分或16个单端

ADC分辨率16位DNL保证无丢失代码INL请参考AI绝对精度

采样率单通道最大值400 kS/s

多通道最大值（多路综合）400 kS/s

最小值0 S/s

定时分辨率50 ns定时精度采样率的50 ppm

输入耦合DC

输入范围±0.2 V、±1 V、±5 V、±10 V

模拟输入的最大工作电压（信号+共模）±10.4 V，AI GND

CMRR（DC至60 Hz）100 dB

输入阻抗设备开启AI+对AI GND>10 GΩ，与100 pF电容并联

AI-对AI GND>10 GΩ，与100 pF电容并联

设备关闭AI+对AI GND1,200 Ω

AI-对AI GND1,200 Ω

输入偏置电流±100 pA

串扰(100 kHz)

相邻通道-75 dB

非相邻通道-90 dB

小信号带宽(-3 dB)1.5 MHz

输入FIFO容量4,095个采样

扫描列表内存4,095项

数据传输USB信号流、编程控制I/O

所有模拟输入和SENSE通道的过压保护

设备开启±30 V，最多2个AI引脚

设备关闭±20 V，最多2个AI引脚

过压时的输入电流±20 mA/AI引脚，最大值

多通道测量的稳定时间

精度、全幅跳变、全量程跳变的±90 ppm (±6 LSB)2.5 μs转换间隔

[NI教程]确保您的现有NI-DAQmx代码可在cDAQ上运行

介绍

与大多数数据采集（DAQ）应用一样，测量需求在未来某个时刻可能会发生变化，这意味着您需要重新设计DAQ系统。 您可能需添加或更改信号、传感器类型和/或功能，以满足新的需求。 甚至，您可能还需要添加或更换DAQ硬件、信号调理硬件、接线盒和电缆。通常需要开发新的驱动和应用程序才可将新硬件添加到系统中。然而，从现有的NI多功能DAQ板卡转到NI CompactDAQ时，您仍可使用已开发的相同NI-DAQmx 代码，并对其进行修改以满足新的需求。

本教程将分步指导您转换现有DAQmx代码，使其可在 NI CompactDAQ 上运行，并将指导您如何更改代码来满足新的需求。本教程以一个使用NI PCI-6221 DAQ 板卡进行8个差分电压测量的应用作为开始。

图1. 该程序框图显示的是NI PCI-6221应用程序进行8个差分电压测量

在NI CompactDAQ中运行NI-DAQmx代码

如果您想利用现有代码，并同时使用NI CompactDAQ系统，那么无需更改程序框图的任何内容，启动与运行便可实现。您只需要修改测量所在的物理通道即可。通过将NI PCI-6221通道切换至NI 9205的通道，您就可以将已开发的代码用于这一新硬件上。

图2.通过更改物理通道，您可在不同的NI DAQ设备中使用相同的代码

添加测量类型

下一步是解决应用的新需求。新需求包括：添加热电偶温度测量、使用全桥应变计测量应变、电流测量及更多电压测量。您可开始修改代码，通过添加NI-DAQmx Create Virtual Channel VI添加新的温度测量。在下拉选框中，有几个针对测量的专用选项可供选择。请在Temperature subcategory中选择热电偶。

图3.添加Thermocouple Virtual Channel

您可在与原始代码相同的程序框图中添加针对该测量类型的代码。请注意第二个NI-DAQmx Read VI 已被放置在一个独立的While循环中。这是因为电压与温度测量的采样率不同，分别为15 kHz 与 1 kHz。通过将这两种测量放置在不同While循环中，就可自动利用多核处理器的性能。NI LabVIEW图形化数据流

**公司

AWA6221B型声校准器操作规程

发布日期：**

有效版本：第*版 第*次修订

受控状态：受 控

受 控 号：***

编制人： ***

审 核 人：* *

批 准 人：***

修 订 页

序号 对应质量手册章条号 修订内容 修订人 审核人 批准人 批准日期

注：修订页用修订表的形式说明质量手册各部分修订状态。受控质量手册的持有者应负责在收到修订页后立即将旧页换下。 作

业 指 导 书 文件编号：***

AWA6221B型声校准器操作规程 第1页 共3页

第*版 第*次修改

颁布日期：****

编制：*** 批准：**

1 目的

规范使用AWA6221B型声校准器，保证检测工作顺利进行和仪器正常状态。

2 适用范围

本程序适用于AWA6221B型声校准器的操作使用及维护。

3 职责

操作人员按照本操作规程操作仪器，对仪器进行日常维护。

4 仪器性能

4.1产品概述：AWA6221B型声校准器主要用来对测试传声器和声学测量仪器进行声压灵敏度校准。它体积小，重量径，性能稳定，使用方便，符合GB/T15173-2010《声校准器》对2级声校准器的技术要求。

4.2适用范围：

适用于对测试传声器和声学测量仪器进行声压灵敏度校准。

4.3适用标准：

GB/T15173-2010 电声学 声校准器

4.4主要技术性能

4.4.1声压级：94dB（以2X10-5Pa为参考）；

4.4.2声压级精度：±0.3 dB（20℃±5℃）

±0.5 dB（-10℃～+50℃）；

4.4.3 频率：1000Hz±1%；

4.4.4 谐波失真：≤1.5%;

4.4.5 电池9V，层叠电池6F22；

4.4.6 尺寸：Φ41mm*92mm；

4.4.7 质量：约260g（包括电池及配合器）；

4.4.8延时时间：约1分钟。

4.6 工作原理：

4.6.1 AWA6221B型声校准器主要由信号源、换能器和延时电路三部分组成。信号源为文件编号：**** 第*版 第*次修改

北京君合泰科技有限公司 LabVIEW虚拟仪器教学实验系统

网址： 邮箱：sales@ 1 前言

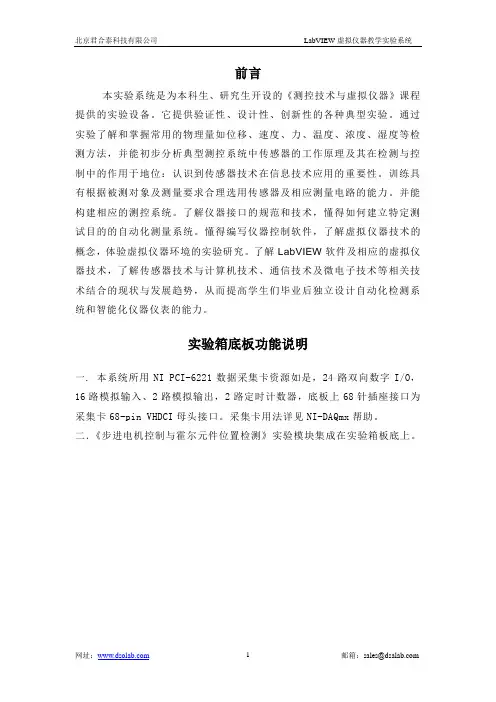

本实验系统是为本科生、研究生开设的《测控技术与虚拟仪器》课程提供的实验设备。它提供验证性、设计性、创新性的各种典型实验。通过实验了解和掌握常用的物理量如位移、速度、力、温度、浓度、湿度等检测方法，并能初步分析典型测控系统中传感器的工作原理及其在检测与控制中的作用于地位：认识到传感器技术在信息技术应用的重要性。训练具有根据被测对象及测量要求合理选用传感器及相应测量电路的能力。并能构建相应的测控系统。了解仪器接口的规范和技术，懂得如何建立特定测试目的的自动化测量系统。懂得编写仪器控制软件，了解虚拟仪器技术的概念，体验虚拟仪器环境的实验研究。了解LabVIEW软件及相应的虚拟仪器技术，了解传感器技术与计算机技术、通信技术及微电子技术等相关技术结合的现状与发展趋势，从而提高学生们毕业后独立设计自动化检测系统和智能化仪器仪表的能力。
