红外发射与接收测试报告

  • 格式：doc
  • 大小：45.50 KB
  • 文档页数：3

红外发射与接收测试报告

LLZ

一、红外线原理

红外线遥控器在家用电器和工业控制系统中已得到广泛应用，了解他们的工作原理和性能、进一步自制红外遥控系统，也并非难事。

1.红外线的特点

人的眼睛能看到的可见光，若按波长排列，依次（从长到短）为红、橙、黄、绿、青、蓝、紫，如图1所示。

由图可见，红光的波长范围为0.62μm～0.76μm，比红光波长还长的光叫红外线。红外线遥控器就是利用波长0.76μm～1.5μm之间的近红外线来传送控制信号的。

红外线的特点是不干扰其他电器设备工作，也不会影响周边环境。电路调试简单，若对发射信号进行编码，可实现多路红外遥控功能。

2.红外线发射和接收

人们见到的红外遥控系统分为发射和接收两部分。发射部分的发射元件为红外发光二极管，它发出的是红外线而不是可见光，如图2所示。

常用的红外发光二极管发出的红外线波长为940nm左右，外形与普通φ5mm发光二极管相同，只是颜色不同。一般有透明、黑色和深蓝色等三种。判断红外发光二极管的好坏与判断普通二极管一样的方法。单只红外发光二极管的发射功率约100mW。红外发光二极管的发光效率需用专用仪器测定，而业余条件下，只能凭经验用拉距法进行粗略判定。

接收电路的红外接收管是一种光敏二极管，使用时要给红外接收二极管加反向偏压，它才能正常工作而获得高的灵敏度。

它的工作原理：

其实就是一个NB的红外光敏电阻

在红外照射下处于超低阻值状态分到的电压超级小 当红外光断开以后处于高阻状态有接近6K那么大，完全避光可能还不止，在电路中分到的电压就很大了，一般分到4V以上不成问题。

红外接收二极管一般有圆形和方形两种。由于红外发光二极管的发射功率较小，红外接收二极管收到的信号较弱，所以接收端就要增加高增益放大电路。然而现在不论是业余制作或正式的产品，大都采用成品的一体化接收头，如图3所示。红外线一体化接收头是集红外接收、放大、滤波和比较器输出等的模块，性能稳定、可靠。所以，有了一体化接收头，人们不再制作接收放大电路，这样红外接收电路不仅简单而且可靠性大大提高。

图3是常用两种红外接收头的外形，均有三只引脚，即电源正VDD、电源负(GND)和数据输出(Out)。接收头的引脚排列因型号不同而不尽相同，图3列出了因接收头的外形不同而引脚的区别。

红外接收头的主要参数如下：

工作电压：4.8～5.3V

工作电流：1.7～2.7mA

接收频率：38kHz

峰值波长：980nm

静态输出：高电平

输出低电平：≤0.4V

输出高电平：接近工作电压

二、实验电路图

三、实验数据

首先少少解释一下各个器件的作用.

VCC GND 忽略

100欧姆电阻：分压，起到保护红外发光二极管的作用

200K Ohm电阻：调节灵敏度（最好加到700K以上）

470K可变电阻：调节最大工作电压

（时间关系电路图元件型号有少少错误，一切均以实物为主）

测试数据1（近距离直接测量）

两个红外线头的距离约为一个16引脚芯片的长度

基本上算同一直线

接收管输出低电平时最大电压：200mV

平均值：13.7mV——16.0mV(这电压在那里跳，不关我事)

接收管输出高电平时最大电压：4.20V

平均值：3.90V（这个数据和光照有关系，连开个窗帘都对它有影响）

测试数据2（把发射头拿掉）

基本上是纯高电平输出，也就是说太阳光影响很少了啦

最近我把发射模块制作成可以移动的不过效果不好，估计功率不够，由此看来实验箱的电源真是超级强大啊

合集下载

红外警报技术实验报告(3篇)

红外警报技术实验报告(3篇)

第1篇

一、实验目的

1. 了解红外警报技术的原理和组成。

2. 掌握红外警报系统的安装、调试和操作方法。

3. 通过实验验证红外警报系统的性能和可靠性。

二、实验原理

红外警报技术是一种利用红外线传输信息的技术，通过发射和接收红外信号来实现警报功能。实验中，我们采用红外发射器发射特定频率的红外线，当红外线被红外接收器接收后，触发警报器发出警报声。

三、实验器材

1. 红外发射器

2. 红外接收器

3. 警报器

4. 连接线

5. 电源

6. 实验台

四、实验步骤

1. 准备工作

（1）将红外发射器和红外接收器分别安装在实验台上，保持两者之间的距离在5米以内。

（2）将警报器与红外接收器连接，并接通电源。

2. 安装调试

（1）检查红外发射器和红外接收器的安装位置，确保两者之间的视线无遮挡。

（2）调整红外发射器的角度，使发射的红外线能够准确照射到红外接收器。 （3）调整红外接收器的灵敏度，使接收器能够接收并触发警报器。

3. 实验操作

（1）接通电源，开启红外发射器。

（2）在红外发射器和红外接收器之间放置障碍物，观察警报器是否能够正常触发。

（3）在红外发射器和红外接收器之间进行移动，观察警报器是否能够及时触发。

（4）在红外接收器附近进行移动，观察警报器是否能够及时触发。

4. 实验结果分析

通过实验，我们发现红外警报系统在以下情况下能够正常工作：

（1）红外发射器和红外接收器之间的视线无遮挡。

（2）红外发射器和红外接收器之间的距离在5米以内。

（3）红外接收器的灵敏度调整得当。

五、实验结论

1. 红外警报技术具有成本低、安装方便、反应速度快等优点，适用于各种场景的警报需求。

2. 通过实验验证，红外警报系统在正常使用条件下能够可靠地发出警报。

3. 在实际应用中，应根据具体场景调整红外发射器和红外接收器的安装位置和灵敏度，以提高警报系统的性能。

六、实验心得

1. 通过本次实验，我对红外警报技术有了更深入的了解，掌握了红外警报系统的安装、调试和操作方法。

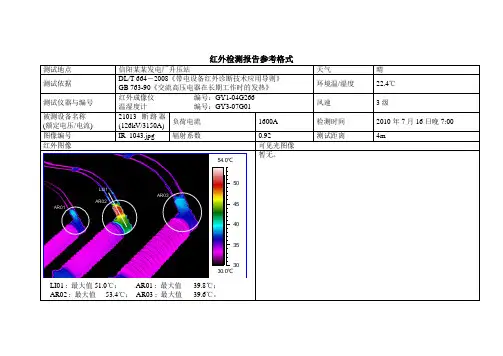

红外检测报告参考格式

红外检测报告参考格式

红外检测报告参考格式

测试地点 信阳某某发电厂升压站 天气 晴

测试依据 DL/T 664－2008《带电设备红外诊断技术应用导则》

GB 763-90《交流高压电器在长期工作时的发热》 环境温/湿度 22.4℃

测试仪器与编号 红外成像仪 编号：GY1-04G266

温湿度计 编号：GY3-07G01 风速 3级

被测设备名称

(额定电压/电流) 21013断路器(126kV/3150A) 负荷电流 1600A 检测时间 2010年7月16日晚7:00

图像编号 IR_1043.jpg 辐射系数 0.92 测试距离 4m

红外图像 可见光图像

30.0℃54.0℃3035404550LI01AR01AR02AR03

LI01 : 最大值51.0℃； AR01 : 最大值 39.8℃；

AR02 : 最大值 53.4℃； AR03 : 最大值 39.6℃。 暂无。 缺陷分析

3035404550li01li02线最小最大光标li0123.2℃51.0℃-li02- - -℃IR01 由LI01线温分布图可见，该断路器B相接线板温度较高，从接线板上温度较高点向断路器上法兰方向，温度逐渐降低，因此，推断断路器B相接线板与钢芯铝绞线接线板连接不好，导致接触电阻增大，从而造成温度升高，属于电流致热型。

继而由上图中AR01、AR02 、AR03 三个区域的最高温度值，可知该断路器上部接线板处三相温差为13.8℃，根据DL/T 664－2008《带电设备红外诊断技术应用导则》标准规定该处相对温差为：

）（1......................%.........100%1000121121TTTTt，计算该处三相相对温差为44.5%，同时，B相断路器接线板处绝对温度不大于90℃，按照DL/T 664－2008《带电设备红外诊断技术应用导则》附录A1规定，判定该缺陷应属于一般缺陷。

红外通讯技术实验报告(3篇)

红外通讯技术实验报告(3篇)

第1篇

一、实验目的

1. 了解红外通讯技术的原理和基本组成。

2. 掌握红外通讯设备的使用方法。

3. 通过实验验证红外通讯的可靠性和传输效率。

4. 熟悉红外通讯协议的基本知识。

二、实验原理

红外通讯技术是一种利用红外线作为载波，实现短距离无线数据传输的技术。其基本原理是：发送端通过红外发射器将数据调制到红外载波上，传输到接收端，接收端通过红外接收器接收调制后的红外信号，解调出原始数据。

红外通讯技术具有成本低、传输速率高、抗干扰能力强等优点，广泛应用于家电控制、短距离无线通信等领域。

三、实验设备

1. 红外发射器

2. 红外接收器

3. 数据传输设备（如电脑、手机等）

4. 红外通讯模块

5. 电源

四、实验步骤

1. 设备连接

将红外发射器与数据传输设备连接，确保红外发射器可以正常工作。同时，将红外接收器与数据传输设备连接，以便接收红外信号。

2. 软件设置

打开数据传输设备上的红外通讯软件，设置好通讯参数，如波特率、数据位、停止位等。 3. 测试通讯

打开红外发射器，发送数据，观察接收端是否成功接收。若接收成功，则说明红外通讯正常。

4. 干扰测试

在红外发射器和接收器之间加入障碍物，测试红外通讯在障碍物存在下的传输效果。

5. 距离测试

逐渐增加红外发射器和接收器之间的距离，测试红外通讯在不同距离下的传输效果。

6. 协议测试

使用不同协议进行红外通讯，测试不同协议下的传输效果。

五、实验结果与分析

1. 通讯测试

实验结果表明，红外通讯在无障碍物的情况下，传输距离可达10米左右，传输速率可达1Mbps。当加入障碍物时，传输距离和速率会受到影响。

2. 干扰测试

在红外发射器和接收器之间加入障碍物后，红外通讯效果仍然良好，说明红外通讯具有较强的抗干扰能力。

3. 距离测试

随着红外发射器和接收器之间距离的增加，传输速率逐渐降低。当距离超过10米时，传输速率明显下降。

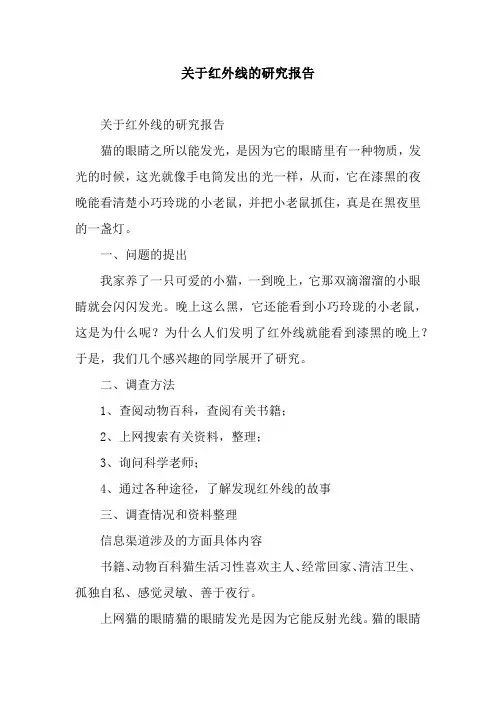

关于红外线的研究报告
