PLC组成及工作原理
PLC是Programmable Logic Controller的简称，中文翻译为可编程逻辑控制器。它是一种用于自动控制工业过程的数字计算机系统。PLC由硬件和软件两部分组成，下面将详细介绍PLC的组成和工作原理。

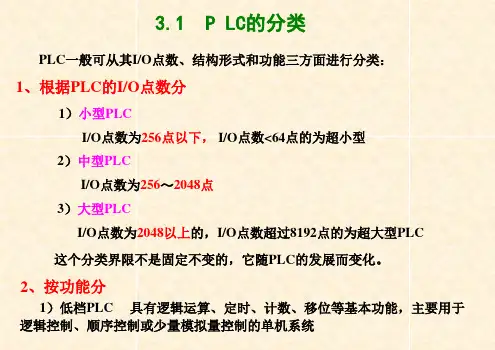

1.硬件组成：
PLC的硬件主要包括中央处理器（CPU）、输入输出模块（I/O模块）、电源模块、通信模块以及其他辅助硬件。
-中央处理器（CPU）是PLC的核心，负责接收输入信号、执行程序指令并控制输出信号。CPU通常具有高性能的微处理器，能够进行复杂的计算和逻辑判断。
-输入输出模块（I/O模块）负责与外部世界进行数据交换。输入模块用于接收现场传感器、开关等设备的信号，输出模块用于控制执行机构、显示设备等。
-电源模块提供稳定的电源供电，确保PLC正常运行。
-通信模块可实现PLC与其他设备（如人机界面、计算机、远程监控系统等）之间的数据传输和通信。
-其他辅助硬件包括存储器、时钟模块、编程口等，用于存储程序、记录运行时间、与外部进行编程等功能。
2.软件组成：
PLC的软件主要包括操作系统、开发环境和用户程序。 -操作系统是PLC的核心软件，用于管理硬件资源、执行程序指令、实现通信等功能。
- 开发环境提供PLC程序的开发、调试和维护工具。常见的开发环境有LD（Ladder Diagram，梯形图）、FBD（Function Block Diagram，功能块图）、ST（Structured Text，结构化文本）等多种编程语言。
-用户程序是PLC的应用程序，由工程师根据控制需求编写。用户程序根据输入信号的状态和逻辑关系，通过中央处理器进行逻辑判断并控制输出信号，实现自动化控制。
3.工作原理：
PLC的工作原理主要分为输入端、处理端和输出端。
-输入端：PLC通过输入模块接收来自现场的输入信号，如开关状态、传感器信号等。输入信号会被转换成数字信号，并传给中央处理器。中央处理器会周期性地扫描输入信号，并将其存储在内部存储器中，以供后续的程序处理。
PLC控制系统结构及工作原理
一、系统结构
PLC控制系统主要由以下几个部分组成：
1. 电源模块：提供系统所需的电能。
2. 中央处理单元（CPU）：进行逻辑运算、算术运算和顺序控制等，实现各种数据操作。
3. 输入输出模块：实现外部信号的采集和输出，与外部设备进行数据交换。
4. 存储器：存储用户程序和数据。
5. 通信接口：实现PLC与外部设备的通信。
二、工作原理
PLC控制系统的工作原理可以概括为“输入-处理-输出”的过程。首先，通过输入模块采集外部设备的信号，这些信号可以是开关状态、传感器读数等。然后，这些信号被送到CPU进行处理。在CPU中，根据预先编写好的程序，对这些信号进行逻辑运算、算术运算等处理。处理完成后，输出模块将这些结果输出到外部设备，如马达、灯泡等。
三、控制功能实现
PLC控制系统的控制功能主要由用户程序实现。用户程序可以根据实际需求进行编写，包括各种逻辑运算、算术运算、顺序控制等。通过输入模块采集的信号，可以触发用户程序执行相应的操作。这样，PLC控制系统就可以实现对外部设备的精确控制。
四、控制性能分析 PLC控制系统的控制性能主要取决于以下几个因素：
1. 硬件性能：包括CPU的处理能力、存储器的容量、输入输出模块的精度等。
2. 软件设计：包括用户程序的编写、程序结构的合理性、运算速度等。
3. 环境因素：包括温度、湿度、电磁干扰等环境因素对PLC控制系统性能的影响。
总的来说，PLC控制系统具有结构简单、运行可靠、操作方便等优点，因此在工业自动化领域得到了广泛应用。
关于plc的基本工作原理详细讲解（图）
该文章讲述了关于plc的基本工作原理详细讲解（图）.
本文将给大家详细介绍关于plc的基本工作原理
一. 扫描技术
当PLC投入运行后，其工作过程一般分为三个阶段，即输入采样、用户程序执行和输出刷新三个阶段。完成上述三个阶段称作一个扫描周期。在整个运行期间，PLC的CPU以一定的扫描速度重复执行上述三个阶段。
(一) 输入采样阶段
在输入采样阶段，PLC以扫描方式依次地读入所有输入状态和数据，并将它们存入I/O映象区中的相应得单元内。输入采样结束后，转入用户程序执行和输出刷新阶段。在这两个阶段中，即使输入状态和数据发生变化，I/O映象区中的相应单元的状态和数据也不会改变。因此，如果输入是脉冲信号，则该脉冲信号的宽度必须大于一个扫描周期，才能保证在任何情况下，该输入均能被读入。
(二) 用户程序执行阶段
在用户程序执行阶段，PLC总是按由上而下的顺序依次地扫描用户程序(梯形图)。在扫描每一条梯形图时，又总是先扫描梯形图左边的由各触点构成的控制线路，并按先左后右、先上后下的顺序对由触点构成的控制线路进行逻辑运算，然后根据逻辑运算的结果，刷新该逻辑线圈在系统RAM存储区中对应位的状态;或者刷新该输出线圈在I/O映象区中对应位的状态;或者确定是否要执行该梯形图所规定的特殊功能指令。
即，在用户程序执行过程中，只有输入点在I/O映象区内的状态和数据不会发生变化，而其他输出点和软设备在I/O映象区或系统RAM存储区内的状态和数据都有可能发生变化，而且排在上面的梯形图，其程序执行结果会对排在下面的凡是用到这些线圈或数据的梯形图起作用;相反，排在下面的梯形图，其被刷新的逻辑线圈的状态或数据只能到下一个扫描周期才能对排在其上面的程序起作用。 (三) 输出刷新阶段
当扫描用户程序结束后，PLC就进入输出刷新阶段。在此期间，CPU按照I/O映象区内对应的状态和数据刷新所有的输出锁存电路，再经输出电路驱动相应的外设。这时，才是PLC的真正输出。

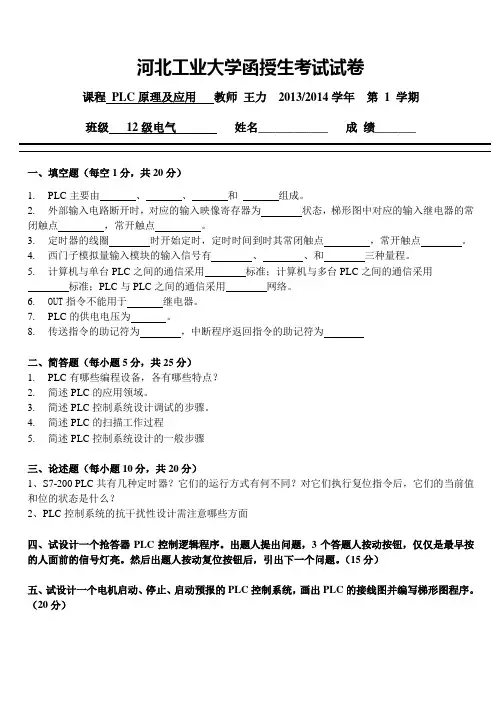

河北工业大学函授生考试试卷
课程 PLC原理及应用 教师 王力 2013/2014学年 第 1 学期
班级 12级电气 姓名____________ 成 绩_______
一、填空题（每空1分，共20分）
1. PLC主要由 、 、 和 组成。
2. 外部输入电路断开时，对应的输入映像寄存器为 状态，梯形图中对应的输入继电器的常闭触点 ，常开触点 。
3. 定时器的线圈 时开始定时，定时时间到时其常闭触点 ，常开触点 。
4. 西门子模拟量输入模块的输入信号有 、 、和 三种量程。
5. 计算机与单台PLC之间的通信采用 标准；计算机与多台PLC之间的通信采用
标准；PLC与PLC之间的通信采用 网络。
6. OUT指令不能用于 继电器。
7. PLC的供电电压为 。
8. 传送指令的助记符为 ，中断程序返回指令的助记符为
二、简答题（每小题5分，共25分）
1. PLC有哪些编程设备，各有哪些特点？
2. 简述PLC的应用领域。
3. 简述PLC控制系统设计调试的步骤。
4. 简述PLC的扫描工作过程
5. 简述PLC控制系统设计的一般步骤
三、论述题（每小题10分，共20分）
1、S7-200 PLC共有几种定时器？它们的运行方式有何不同？对它们执行复位指令后，它们的当前值和位的状态是什么？
2、PLC控制系统的抗干扰性设计需注意哪些方面
四、试设计一个抢答器PLC控制逻辑程序。出题人提出问题，3个答题人按动按钮，仅仅是最早按的人面前的信号灯亮。然后出题人按动复位按钮后，引出下一个问题。（15分）
