地源热泵知识

热泵(Heat Pump)，又称冷机(Refrigerator)，将能量由低温处（低温热库）传送到高温处（高温热库）的装置。且它提供给温度高的地方的能量和要大于它运行所需要的能量。利用低沸点液体经过节流阀减压后蒸发时，从低温物体吸收热量，然后将蒸汽压缩，使温度升高，经过冷凝器时放出吸收的热量而液化，如此循环工作能不断把热量从温度较低的物体转移给温度较高的物体，可将此热量用于加热、干燥等设备中。

目录

1 基本定义

2 主要分类

3 工作原理

4 发展历史

5 水源热泵

6

1 基本定义编辑本段

热泵将低温热源的热量转移到温度高于环境温度的物体，从而获得热量的机器和设备。在空气调节设备中热泵的工作过程与制冷机相仿，但它是向高于环境温度的物体供给热量,例如向建筑物供暖、供应生活或某些生产过程用的热水等。热泵的低温热源最常用的是环境介质（空气或地面水）的热量，也可用地热或生产过程中排出的废汽、废水和废油等的热量。

热泵(Heat Pump)是一种将低温热源的热能转移到高温热源的装置，也是是全世界倍受关注的新能源技术。它不同于人们所熟悉的可以提高位能的机械设备——“泵”；热泵通常是先从自然界的空气、水或土壤中获取低品位热能，经过电力做功，然后再向人们提供可被利用的高品位热能。

蒸汽喷射热泵（又称汽汽引射器、蒸汽喷射器，蒸汽喷射式热泵），它广泛应用于纺织、造纸、石油、化工、热电、橡塑、包装、电力等以蒸汽作为动力的工业中，主要用来促进蒸汽循环，提高低压蒸汽压力。这些行业的企业由于在生产过程中产生低压蒸汽，在一个生产厂或车间中可存在多种等级压力的蒸汽，蒸汽喷射热泵可利用高压蒸汽节流的可用能，提高低压蒸汽的压力，用高压蒸汽能量回收放失的低压蒸汽 ，回收高温凝结水汽 ，回收高温凝结水的闪蒸汽等，从而将不同等级压力的蒸汽综合利用，达到显著的节能效果。

2 主要分类编辑本段

2.1 按热源获取来源的种类分

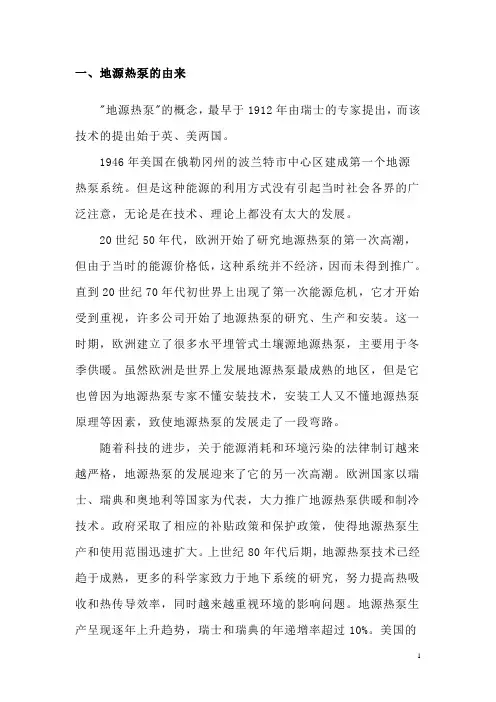

1 一、地源热泵的由来

"地源热泵"的概念，最早于1912年由瑞士的专家提出，而该技术的提出始于英、美两国。

1946年美国在俄勒冈州的波兰特市中心区建成第一个地源热泵系统。但是这种能源的利用方式没有引起当时社会各界的广泛注意，无论是在技术、理论上都没有太大的发展。

20世纪50年代，欧洲开始了研究地源热泵的第一次高潮，但由于当时的能源价格低，这种系统并不经济，因而未得到推广。直到20世纪70年代初世界上出现了第一次能源危机，它才开始受到重视，许多公司开始了地源热泵的研究、生产和安装。这一时期，欧洲建立了很多水平埋管式土壤源地源热泵，主要用于冬季供暖。虽然欧洲是世界上发展地源热泵最成熟的地区，但是它也曾因为地源热泵专家不懂安装技术，安装工人又不懂地源热泵原理等因素，致使地源热泵的发展走了一段弯路。

随着科技的进步，关于能源消耗和环境污染的法律制订越来越严格，地源热泵的发展迎来了它的另一次高潮。欧洲国家以瑞士、瑞典和奥地利等国家为代表，大力推广地源热泵供暖和制冷技术。政府采取了相应的补贴政策和保护政策，使得地源热泵生产和使用范围迅速扩大。上世纪80年代后期，地源热泵技术已经趋于成熟，更多的科学家致力于地下系统的研究，努力提高热吸收和热传导效率，同时越来越重视环境的影响问题。地源热泵生产呈现逐年上升趋势，瑞士和瑞典的年递增率超过10%。美国的 2 地源热泵生产和推广速度很快，技术产生了飞速的发展，成为世界上地源热泵生产和使用的头号大国。

从地源热泵应用情况来看，北欧国家主要偏重于冬季采暖，而美国则注重冬夏联供。由于美国的气候条件与中国很相似，因此研究美国的地源热泵应用情况，对我国地源热泵的发展有着借鉴意义。

据2009年统计，在家庭应用的供暖设备中，地源热泵所占的比例：瑞士96﹪、奥地利58﹪、丹麦67﹪，在我国由于能源价格的特殊性以及人们节能、环保的认识程度等原因以及其它一些因素的影响，地源热泵空调技术应用和发展比较缓慢，人们对之尚不十分了解，推广较困难，然而随着人们生活水平的提高，人均能耗的增长，一次性矿物能源的日益衰竭以及环境的日趋恶化，地源热泵技术已越来越引起人们的重视。在目前节能和环保的潮流下，该技术以其特有的节能性和稳定性受到行业的瞩目，国内许多院校、科研所作了大量的应用研究。

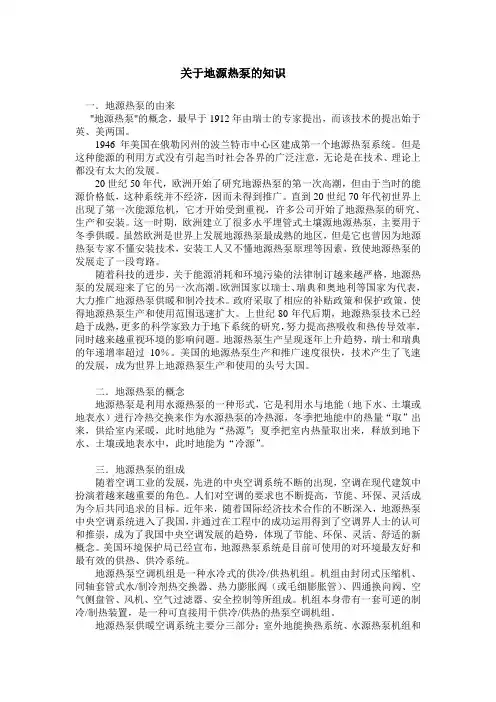

关于地源热泵的知识

一．地源热泵的由来

"地源热泵"的概念，最早于1912年由瑞士的专家提出，而该技术的提出始于英、美两国。

1946年美国在俄勒冈州的波兰特市中心区建成第一个地源热泵系统。但是这种能源的利用方式没有引起当时社会各界的广泛注意，无论是在技术、理论上都没有太大的发展。

20世纪50年代，欧洲开始了研究地源热泵的第一次高潮，但由于当时的能源价格低，这种系统并不经济，因而未得到推广。直到20世纪70年代初世界上出现了第一次能源危机，它才开始受到重视，许多公司开始了地源热泵的研究、生产和安装。这一时期，欧洲建立了很多水平埋管式土壤源地源热泵，主要用于冬季供暖。虽然欧洲是世界上发展地源热泵最成熟的地区，但是它也曾因为地源热泵专家不懂安装技术，安装工人又不懂地源热泵原理等因素，致使地源热泵的发展走了一段弯路。

随着科技的进步，关于能源消耗和环境污染的法律制订越来越严格，地源热泵的发展迎来了它的另一次高潮。欧洲国家以瑞士、瑞典和奥地利等国家为代表，大力推广地源热泵供暖和制冷技术。政府采取了相应的补贴政策和保护政策，使得地源热泵生产和使用范围迅速扩大。上世纪80年代后期，地源热泵技术已经趋于成熟，更多的科学家致力于地下系统的研究，努力提高热吸收和热传导效率，同时越来越重视环境的影响问题。地源热泵生产呈现逐年上升趋势，瑞士和瑞典的年递增率超过10％。美国的地源热泵生产和推广速度很快，技术产生了飞速的发展，成为世界上地源热泵生产和使用的头号大国。

二．地源热泵的概念

地源热泵是利用水源热泵的一种形式，它是利用水与地能（地下水、土壤或地表水）进行冷热交换来作为水源热泵的冷热源，冬季把地能中的热量“取”出来，供给室内采暖，此时地能为“热源”；夏季把室内热量取出来，释放到地下水、土壤或地表水中，此时地能为“冷源”。

三．地源热泵的组成

随着空调工业的发展，先进的中央空调系统不断的出现，空调在现代建筑中扮演着越来越重要的角色。人们对空调的要求也不断提高，节能、环保、灵活成为今后共同追求的目标。近年来，随着国际经济技术合作的不断深入，地源热泵中央空调系统进入了我国，并通过在工程中的成功运用得到了空调界人士的认可和推崇，成为了我国中央空调发展的趋势，体现了节能、环保、灵活、舒适的新概念。美国环境保护局已经宣布，地源热泵系统是目前可使用的对环境最友好和最有效的供热、供冷系统。

地源热泵特点

地源热泵是利用浅层地能进行供热制冷的能源利用技术，是目前可以利用的对环境最友好和最有效的供冷和供暖空调系统。它比空气热泵空调系统节能40%以上，比燃气炉效率提高45%以上，比电采暖节能70%以上。

地源热泵系统是一种由双管路水系统连接起建筑物中的所有地源热泵机组而构成的封闭环路的空调系统。一定深度以下的地下土壤温度会全年恒定在13℃～20℃之间。利用水与地能进行冷热交换来作为水源热泵的冷热源，冬季把地能中热量“取”出来，供给室内采暖，此时地能为“热源”；夏季把室内热量取出来，释放到地下水或土壤中，此时地能为 “冷源”。

传统热泵空调从空气中提取冷热量面临一个矛盾：天气越热，空气就越热，从空气中提取冷量就越困难；同理，天气越冷，从空气中提取热量就越困难。所以，天越热，空调制冷效果越差；天越冷，空调制热效果越差，越费电。

1、高效：地源热泵是从大地里提取冷热量。由于能常年保持恒定的地温，它远高于冬季的室外温度，又低于夏季的室外温度，因此使得地源热泵无论在制冷或制热工程中均处于高效点，使效率大大提高。

2、节能：夏季制冷时，系统较之常规系统可以为住宅节约40%～50%的能耗，冬季制热时更可节约高达70%的能耗。

3、环保：地源热泵系统在运行中无需燃烧，因此不会产生有毒气体，也不会发生爆炸，大大降低了温室气体的排放来减轻温室效应，有利于创造绿色环保的环境。

4、耐用：地源热泵系统的地下埋管选用聚乙烯塑料管，寿命可达50年。

地源热泵埋地管路系统作为系统中的大型“换热器”，其使用寿命及换热效果至关重要。管路系统一般采用聚乙烯管道，U型回路过渡采用专用的U头管件。
