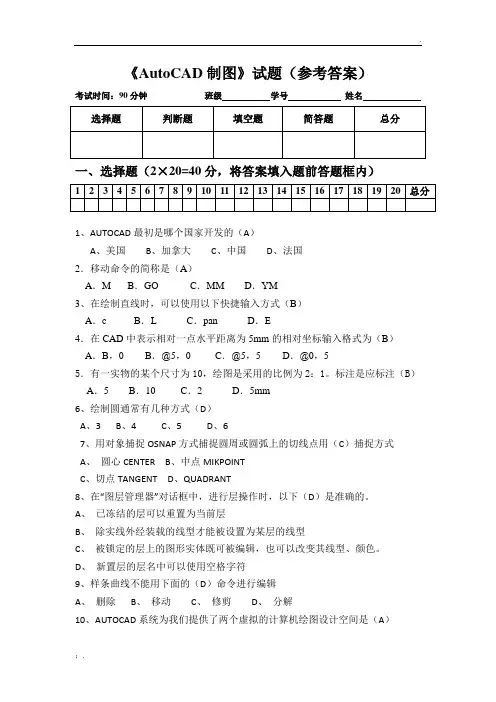

模拟试卷 4

一、单选题

1、（）命令用于绘制多条相互平行的线，每一条的颜色和线型可以相同，也可以不同，此命令常用来绘制建筑工程上的墙线：

A、直线

B、多段线

C、多线

D、样条曲线

2、在一套完整的建筑工程图纸集中应该包括以下类别：建筑平面图、建筑立面图、建筑剖面图和

A、建筑结构图

B、建筑截面图

C、建筑详图

D、建筑给排水图

3、通常使用三视图来表达建筑构件的实际形态，三视图遵循的投影规律是

A、长对正，高相等，宽平齐

B、长相等，高平齐，宽对正

C、长平齐，高对正，宽相等

D、长对正，高平齐，宽相等

4、使用 publish 命令发布建筑工程图纸到 DWF 文件时，如果文件中不包含图层和块的信息，

需要在“发布选项…”中的（）里设置

A、常规DWF选项

B 、 DWF 信息选项

C、 DWF 数据选项

D、 DWF 文件选项

5、建筑平面图中作为轴线的构造线（线型为“ ISO dash dot”），无论怎样缩放，都体现不出该对象为点划线，可能造成这种现象的原因是

A、构造线不能够设置线型，改为直线即可

B、对象的线型只有在图层中设置才有效

C、全局线型比例因子太大或太小

D、着色模式改为“二维线框”

6、在建筑平面图中标注数值 ?120、 ± 120时需要输入的字符代码是

A、 %%u120

， %%c120

B、 %%o120

， %%u120

C、 %%c120

， %%p120

D、 %%d120

， %%u120

7、对建筑图进行标注，当标注线与图线重合时，可以省略的标注内容是

A、尺寸线

B、尺寸界线

C、箭头标记

D、尺寸数字

8、下列关于标高标注说法错误的是

A、标高是标注建筑物高度的一种尺寸标注形式 B、标高包括相对标高和绝对标高两种

C、建筑物底层地坪高度是相对标高的零点

D、标高数字一般保留四位小数

9、建筑总平面图中标注的尺寸以 ( )为单位，一般标注到小数点后 ( )位；其它建筑图样

(平、立、剖面)中所标注的尺寸则以 ( )为单位；标高都以 ( )为单位。

A、 m、 2、 cm、 m

B 、

m 、 2、 mm、

m C、

cm、 3、 mm、

cm D 、 3、 m、 m

10、建筑图上的尺寸单位，除标高及总平面以

( )为单位外，其他必须以( )

为单位。

A 、 m， mm

B、 mm， m

C、 dm， mm

D、 mm， dm

11、在对建筑图纸标注文字说明时， M200 和 C200 分别表示

A、宽度为200单位的门，宽度为 200单位的窗

B、高度为200单位的门，高度为200单位的窗

C、编号为200单位的门，编号为 200单位的窗

D、由用户自己定义的图例，可以表示任意建筑构件

12、下列关于在建筑平面图中使用轴线编号说法正确的是

A、轴线编号使用26个拉丁字母和阿拉伯数字序列

B、横向编号使用阿拉伯数字，纵向编号使用拉丁字母

C、横向编号使用拉丁字母，纵向编号使用阿拉伯数字

D、轴线编号必须标注在轴线的下端点或者左端点上

13、如果建筑总平面图A图和建筑平面图E图都附加了C图，同时A图还附加了E图，在外部参照属性管理器中，下列说法正确的是

A、使用“列表图”显示两个C图，使用“树状图”显示一个C图

B、使用“列表图”显示一个C图，使用“树状图”显示两个C图

C、使用“列表图”和“树状图”都显示两个C图

D、使用“列表图”和“树状图”都显示一个C图

14、建筑平面图、立面图和剖面图的比例不能低于

A、 1： 50

B、 1： 100

C、 1： 200

D、 1： 500

15、幅面为 A0 的建筑工程图纸的尺寸为( )mm。

A、 1189X 841

B、 787 XI092

C、 841 X94

D、 594X420

16、在 CAD 中外墙的宽度应该限制在 ( )mm 之间

A、 0.05-0.09

B 、 0.6-0.9 C、 1.6-0.9

D、 0.03-0.06

17、建筑施工图中指北针图例的圆形直径和指针尾部宽度分别为（

19、在建筑施工图中，相对标高符号是（）。

的符号是

Zs A B

21、在建筑制图国家标准中， A3幅面的图纸及图框尺寸参数是（

A、b x=297 >420, c=10, a=25 )mm。

A、 10, 2

B、 20, 4

C、 24, 3

D、 15, 3

A、 1 —计划建筑物,

B、 1 —原有建筑物,

C、 1 —原有建筑物, 2—原有建筑物，

2—计划建筑物，

2—露天作业场所,

2—原有建筑物， 3—拆除的建筑物,

3—露天作业场所,

3—计划建筑物,

3—改建的建筑物, 4—改建的建筑物

4—拆除的建筑物

20、下列建筑施工图的详图索引符号中, 表示索引出的详图与被索引的详图在同一张图纸内 18、在建筑总平面图中，下列图例分别代表（）1 2 B、 bXl=420 >297, c=10, a=25

C、 b 2 1=297 >420, c=5 , a=25

D、 b 2l=420 2297，c=5， a=25

22、建筑施工图中粗实线和细实线的线宽比例是（）。

A、 1：2

B、 1：3

C、 1：4

D、 1：5

23、下列关于建筑详图的说法错误的是（）。

A 、详图也称大样图或节点图

B 、详图的特点是比例较大、图示详尽清楚、尺寸标注齐全、文字说明详尽

C、详图一般使用较小的比例绘制

D 、建筑详图是建筑平、立、剖面图的补充，是房屋局部放大的图样

24、建筑施工图中绘制的主要构造（包括构配件）的轮廓线的打印线宽一般为（

A 、 0.4mm— 0.5mm

B 、 0.25mm— 0.35mm

C、 0.15mm— 0.20mm

D 、 0.10mm— 0.15mm

25、建筑工程制图中常用的投影图有（）。

A 、透视投影图

B 、轴测投影图

C、多面正投影图

D 、圆锥投影图

26、建筑工程施工图按照专业分工的不同，可分为（）。

A 、建筑施工图

B 、结构施工图

C、设备施工图

D 、水电施工图

27、建筑平面图中的尺寸标注包括（）。

A 、内部尺寸标注

B 、轴线间距尺寸标注

C、外部轮廓尺寸标注

D 、细部标注

28、建筑工程施工图中常用的标题栏尺寸规格有（）。

A 、 240mm230mm

B 、 240mm2 40mm

C 、 200mm2 30mm

D 、 200mm2 40mm

二、绘图题

1、将长度和角度精度设置为小数点后四位，绘制以下图形，求剖面线区域的面积）。

SOO

43,3

A、 673522.1316

B、 673522.1361

C、 673522.1613

D、 673522.3161 4D

id n

U U

?Ti'' 壬45 匸:

密・tMu

T -----

2、将长度和角度精度设置为小数点后四位，绘制以下图形，求剖面线区域的面积

A、 105720.0541

B、 105720.0514

C、 105720.0415

D、 105720.0414

土木工程制图模拟试题2及答案_3

土木工程制图模拟试题2及答案

一、填空：

1、建筑剖面一般应标出剖切到部分的__________尺寸和____________。在建筑剖面图中应补充标注出房屋内部的一些标高，如__________________________

___________________________________________________________等。

2、结构平面图是表示建筑物__________________________________________的图样。楼层结构平面图是采用楼面上方的一个_____________________来表示。

3、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成________基础；柱下的基础做成________基础。

4、钢筋混凝土是由_______________________________复合材料。钢筋的特点是__________________________________，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受______________，混凝土主要承受____________。

5、尺寸一般标注在图样轮廓线之外，不可与________、_______及符号相交。当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最_____，尺寸线离最外轮廓线的距离一般不小于______。

6、有些物体内部形状复杂或层次较多，可用____________________________

剖切。对建筑物多层构造的部分可采用______剖切。

7、_________的水封将隔绝和防止有害、易燃气体及虫类通过卫生器具泄水口侵入室内。

8、在系统图中标注标高，对于建筑物，应标注____________________________

等部位的标高；对于给水管道，要标注___________标高，通常还要标注横管、___________和_________等部位的标高。7、楼层结构平面图中各承重构件的表达方法：习惯上把楼板下的不可见墙身线和门窗洞位置线画成____________线；用________线表示各种梁的中心线位置；预制楼板的布置不必按实际投影分块画出，而简化为一条________线来表示楼板的布置范围，并沿对角线方向注出预制楼板的__________。

工程制图复习题及答案

1 工程制图复习题参考答案

一、填空题：

1.根据投射线的类型，投影法可分为中心投影法和平行投影法。

2.根据投射线与投影面是否垂直，平行投影法又可分为正投影法和斜投影法。

3．多面正投影图是工程中应用最广泛的一种图示方法。

4..点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。

②点的正面投影与点的侧面投影的连线垂直于OZ轴。③点的水平投影

到OX轴的距离等于点的侧面投影到OZ轴的距离。

5. .在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线

。

6空间两直线的相对位置可分为平行、相交、交叉和垂直四种。

7. 空间两直线互相平行，则它们的同面投影也一定平行。

8. 空间两直线相交，则它们的同面投影也一定相交，而且各同面投影的交点就是两直线空间交点的同面投影。

9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角。

10.在三投影面体系中平面与投影面的相对位置可分一般位置平面、投影面垂直面和投影面平行面。

11.在平面内取点和取线的关系是：欲在平面内取点，须先在平面内取线，而欲在平面内取线，又须先在平面内取点。

12.直线与平面的相对位置有_平行__、相交_和_垂直___。

13.直线与平面相交求交点的方法有积聚性法和辅助线法。

14.平面与平面的相对位置有_平行__、相交_和_垂直。

15.平面与平面相交求交线的方法有积聚性法线面交点法和辅助平面法。
