延长电池寿命方法

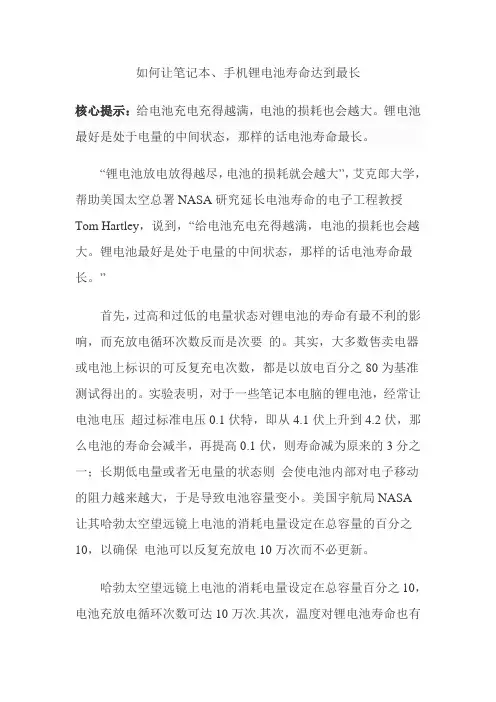

如何让笔记本、手机锂电池寿命达到最长

核心提示：给电池充电充得越满，电池的损耗也会越大。锂电池最好是处于电量的中间状态，那样的话电池寿命最长。

“锂电池放电放得越尽，电池的损耗就会越大”，艾克郎大学，帮助美国太空总署NASA研究延长电池寿命的电子工程教授Tom Hartley，说到，“给电池充电充得越满，电池的损耗也会越大。锂电池最好是处于电量的中间状态，那样的话电池寿命最长。”

首先，过高和过低的电量状态对锂电池的寿命有最不利的影响，而充放电循环次数反而是次要 的。其实，大多数售卖电器或电池上标识的可反复充电次数，都是以放电百分之80为基准测试得出的。实验表明，对于一些笔记本电脑的锂电池，经常让电池电压 超过标准电压0.1伏特，即从4.1伏上升到4.2伏，那么电池的寿命会减半，再提高0.1伏，则寿命减为原来的3分之一；长期低电量或者无电量的状态则 会使电池内部对电子移动的阻力越来越大，于是导致电池容量变小。美国宇航局NASA让其哈勃太空望远镜上电池的消耗电量设定在总容量的百分之10，以确保 电池可以反复充放电10万次而不必更新。

哈勃太空望远镜上电池的消耗电量设定在总容量百分之10，电池充放电循环次数可达10万次.其次，温度对锂电池寿命也有较大的影响(手机和其他小型电子设备对此点可忽略)。冰点以下的环境有可能使锂电池在电子产品打开的瞬间烧毁，而过热的

环境则会缩减电池的容量。因此，如果笔电长期使用外接电源也不将电池取下来，电池就长期处于笔记本排出的高热当中，更主要的是，电池长期处于百分之100 的电量状态，很快就会报废(包括我自己的笔电电池就是这么玩完的)。

由以上，我们可以总结出以下几点确保锂电池容量和寿命的注意事项：

不需要将锂电池充到百分之100满电，更不要将电量使用殆尽。在情况允许的情况下，尽量使电池的电量维持在半满状态附近，充电与放电的幅度越小越好；

通用Chevy Volt电动车的出厂设计就是强制将电池电量维持在20%至80%，而苹果笔电的内置电池可能也是运用了这一方法(包括其他一些笔电和电子产品)，让电池的可充放电周期数增加。

如何延长笔记本电池寿命 笔记本电池几分钟就没电。怎么样放电

我的笔记本电池一点也用不住，几分种就不行了。

有人说是电池里的余电太多，全都是虚电

可是要怎么把电池里的电放出来呢

还有怎么样电池里的电保持时间够长呢

最佳答案 - 由提问者1个月前选出

如果要是放电的话呢,很简单

1.笔记本装好电池,断开外接电源

2.启动笔记本,进入BOIS,让其停留在BOIS菜单至自动关机,就可以放电了,而且放得比较干净!

充电最好一次充满.

每月至少对电池充放电一次,对电池的保养是有好处的!

====================================

A.在购得笔记本之后对电池连续进行三次以上的连续12小时充电，以防“记忆效应” 本没有必要去把手机电池的充电规律拿到笔记本电池上来，笔记本电池没电了就充，每搁两周或者一个月的时间，将笔记本电池进行一次深度放电，这个名词听起来有点吓人，其实就是用电池供电，然后直接用到电脑没电自动关机就可以了。但是深度放电的次数也不应该过频。

B、 使用AC适配器的时候要把电池先卸下来，以免把电池“充爆”

目前市面上笔记本采用的锂离子电池可以完成300至600次（有的数据表示可以会更多）的充放电过程，我们自己可以计算一下，现在市场上出售的迅驰机型的电池使用时间一般官方数据多为5-6小时，奔4机型电池使用时间为3小时，那么以锂离子电池可充放电600次为标准，自己的笔记本电池可以使用多长时间就可以计算出来了。有些朋友们在使用AC适配器的时候把电池取下来担心的就是如果自己的电池里面还剩下比较多电力，结果插上AC适配器结果就开始充电，造成自己的电池白白浪费一次所谓的“充电次数”。其实这个担心是多余的，因为笔记本电池内的电量肯定不可能是百分百的状态，所以使用AC适配器的时候肯定是会完成充电的。不过现在很多大厂的笔记本电脑都设计的有电池保护措施，比如IBM的笔记本只有在电量低于95％的时候才会进行充电，不过也不是绝对，一些没有设计能力而完全依靠OEM的笔记本厂商可能在这方面也薄弱一些。如果你实在是心疼自己的电池，那就不妨取下来吧！

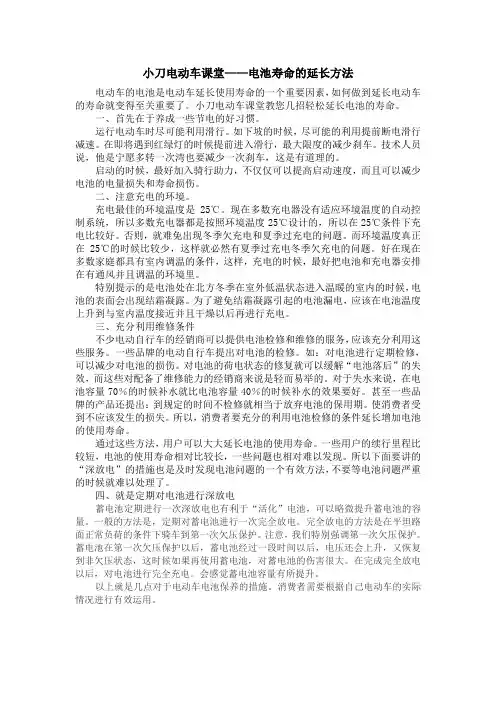

小刀电动车课堂——电池寿命的延长方法

电动车的电池是电动车延长使用寿命的一个重要因素，如何做到延长电动车的寿命就变得至关重要了。小刀电动车课堂教您几招轻松延长电池的寿命。

一、首先在于养成一些节电的好习惯。

运行电动车时尽可能利用滑行。如下坡的时候，尽可能的利用提前断电滑行减速。在即将遇到红绿灯的时候提前进入滑行，最大限度的减少刹车。技术人员说，他是宁愿多转一次湾也要减少一次刹车，这是有道理的。

启动的时候，最好加入骑行助力，不仅仅可以提高启动速度，而且可以减少电池的电量损失和寿命损伤。

二、注意充电的环境。

充电最佳的环境温度是25℃。现在多数充电器没有适应环境温度的自动控制系统，所以多数充电器都是按照环境温度25℃设计的，所以在25℃条件下充电比较好。否则，就难免出现冬季欠充电和夏季过充电的问题。而环境温度真正在25℃的时候比较少，这样就必然有夏季过充电冬季欠充电的问题。好在现在多数家庭都具有室内调温的条件，这样，充电的时候，最好把电池和充电器安排在有通风并且调温的环境里。

特别提示的是电池处在北方冬季在室外低温状态进入温暖的室内的时候，电池的表面会出现结霜凝露。为了避免结霜凝露引起的电池漏电，应该在电池温度上升到与室内温度接近并且干燥以后再进行充电。

三、充分利用维修条件

不少电动自行车的经销商可以提供电池检修和维修的服务，应该充分利用这些服务。一些品牌的电动自行车提出对电池的检修。如：对电池进行定期检修，可以减少对电池的损伤。对电池的荷电状态的修复就可以缓解“电池落后”的失效，而这些对配备了维修能力的经销商来说是轻而易举的。对于失水来说，在电池容量70％的时候补水就比电池容量40％的时候补水的效果要好。甚至一些品牌的产品还提出：到规定的时间不检修就相当于放弃电池的保用期。使消费者受到不应该发生的损失。所以，消费者要充分的利用电池检修的条件延长增加电池的使用寿命。

通过这些方法，用户可以大大延长电池的使用寿命。一些用户的续行里程比较短，电池的使用寿命相对比较长，一些问题也相对难以发现。所以下面要讲的“深放电”的措施也是及时发现电池问题的一个有效方法，不要等电池问题严重的时候就难以处理了。

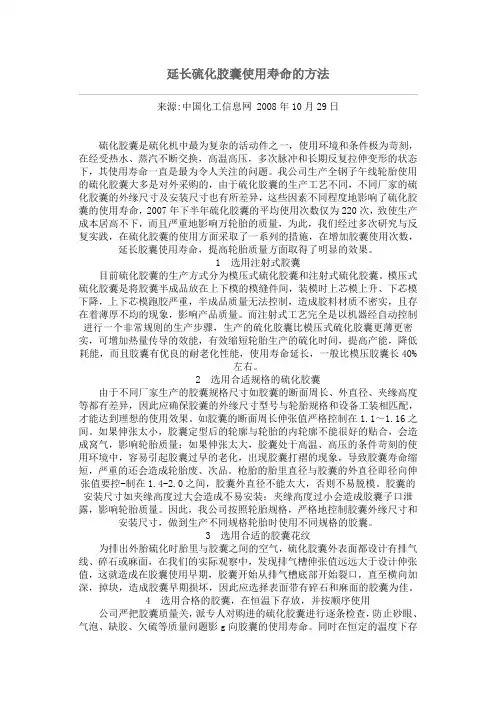

延长硫化胶囊使用寿命的方法

来源:中国化工信息网 2008年10月29日

硫化胶囊是硫化机中最为复杂的活动件之一，使用环境和条件极为苛刻，在经受热水、蒸汽不断交换，高温高压，多次脉冲和长期反复拉伸变形的状态下，其使用寿命一直是最为令人关注的问题。我公司生产全钢子午线轮胎使用的硫化胶囊大多是对外采购的，由于硫化胶囊的生产工艺不同，不同厂家的硫化胶囊的外缘尺寸及安装尺寸也有所差异，这些因素不同程度地影响了硫化胶囊的使用寿命，2007年下半年硫化胶囊的平均使用次数仅为220次，致使生产成本居高不下，而且严重地影响万轮胎的质量，为此，我们经过多次研究与反复实践，在硫化胶囊的使用方面采取了一系列的措施，在增加胶囊使用次数，延长胶囊使用寿命，提高轮胎质量方面取得了明显的效果。

1 选用注射式胶囊

目前硫化胶囊的生产方式分为模压式硫化胶囊和注射式硫化胶囊。模压式硫化胶囊是将胶囊半成品放在上下模的模缝件间，装模时上芯模上升、下芯模下降，上下芯模跑胶严重，半成品质量无法控制，造成胶料材质不密实，且存在着薄厚不均的现象，影响产品质量。而注射式工艺完全是以机器经自动控制进行一个非常规则的生产步骤，生产的硫化胶囊比模压式硫化胶囊更薄更密实，可增加热量传导的效能，有效缩短轮胎生产的硫化时间，提高产能，降低耗能，而且胶囊有优良的耐老化性能，使用寿命延长，一般比模压胶囊长40%左右。

2 选用合适规格的硫化胶囊

由于不同厂家生产的胶囊规格尺寸如胶囊的断面周长、外直径、夹缘高度等都有差异，因此应确保胶囊的外缘尺寸型号与轮胎规格和设备工装相匹配，才能达到理想的使用效果。如胶囊的断面周长伸张值严格控制在1.1～1.16之间。如果伸张太小，胶囊定型后的轮廓与轮胎的内轮廓不能很好的贴合，会造成窝气，影响轮胎质量；如果伸张太大，胶囊处于高温、高压的条件苛刻的使用环境中，容易引起胶囊过早的老化，出现胶囊打褶的现象，导致胶囊寿命缩短，严重的还会造成轮胎废、次品。枪胎的胎里直径与胶囊的外直径即径向伸张值要控-制在1.4-2.0之间，胶囊外直径不能太大，否则不易脱模。胶囊的安装尺寸如夹缘高度过大会造成不易安装；夹缘高度过小会造成胶囊子口泄露，影响轮胎质量。因此，我公司按照轮胎规格，严格地控制胶囊外缘尺寸和安装尺寸，做到生产不同规格轮胎时使用不同规格的胶囊。
