导热系数的测量实验报告

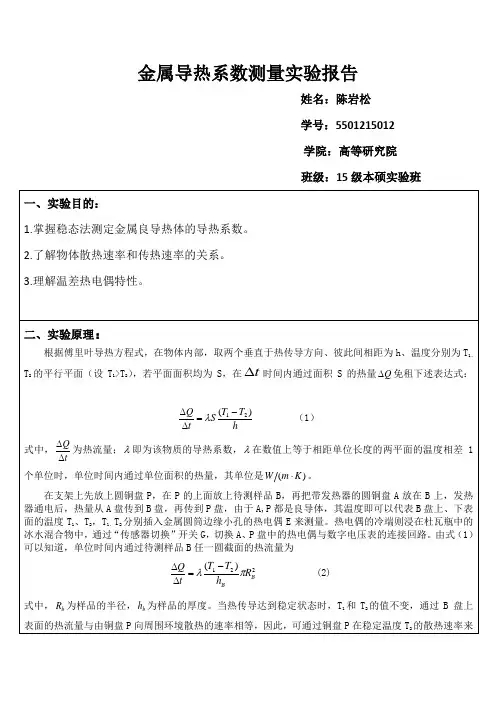

金属导热系数测量实验报告

姓名：陈岩松

学号：5501215012

学院：高等研究院

班级：15级本硕实验班

一、实验目的：

1.掌握稳态法测定金属良导热体的导热系数。

2.了解物体散热速率和传热速率的关系。

3.理解温差热电偶特性。

二、实验原理：

根据傅里叶导热方程式，在物体内部，取两个垂直于热传导方向、彼此间相距为h、温度分别为T1、T2的平行平面（设T1>T2），若平面面积均为S，在t时间内通过面积S的热量Q免租下述表达式：

hTTStQ)(21 （1）

式中，tQ为热流量；即为该物质的导热系数，在数值上等于相距单位长度的两平面的温度相差1个单位时，单位时间内通过单位面积的热量，其单位是)(KmW。

在支架上先放上圆铜盘P，在P的上面放上待测样品B，再把带发热器的圆铜盘A放在B上，发热器通电后，热量从A盘传到B盘，再传到P盘，由于A,P都是良导体，其温度即可以代表B盘上、下表面的温度T1、T2，T1、T2分别插入金属圆筒边缘小孔的热电偶E来测量。热电偶的冷端则浸在杜瓦瓶中的冰水混合物中，通过“传感器切换”开关G，切换A、P盘中的热电偶与数字电压表的连接回路。由式（1）可以知道，单位时间内通过待测样品B任一圆截面的热流量为

221)(BBRhTTtQ (2)

式中，bR为样品的半径，bh为样品的厚度。当热传导达到稳定状态时，T1和T2的值不变，通过B 盘上表面的热流量与由铜盘P向周围环境散热的速率相等，因此，可通过铜盘P在稳定温度T2的散热速率来求出热流量tQ。实验中，在读得稳定时T1和T2后，即可将B盘移去，而使A盘的底面与铜盘P直接接触。当铜盘P的温度上升到高于稳定时的T2值若干摄氏度后，在将A移开，让P自然冷却。观察其温度T随时间t变化情况，然后由此求出铜盘在T2的冷却速率3TTtT,而3TTtTmc,就是铜盘P在温度为T3时的散热速率。但要注意，这样求出的tT是铜盘P在完全表面暴露于空气中的冷却速率，其散热表面积为PPBhRR222。然而，在观察测量样品的稳态传热时，P盘的上表面是被样品覆盖着的，并未向外界散热，所以当样品盘B达到稳定状态时，散热面积仅为：PPPhRR22。考虑到物体的冷却速率与它的表面积成正比，在稳态是铜盘散热速率的表达式应作如下修正：

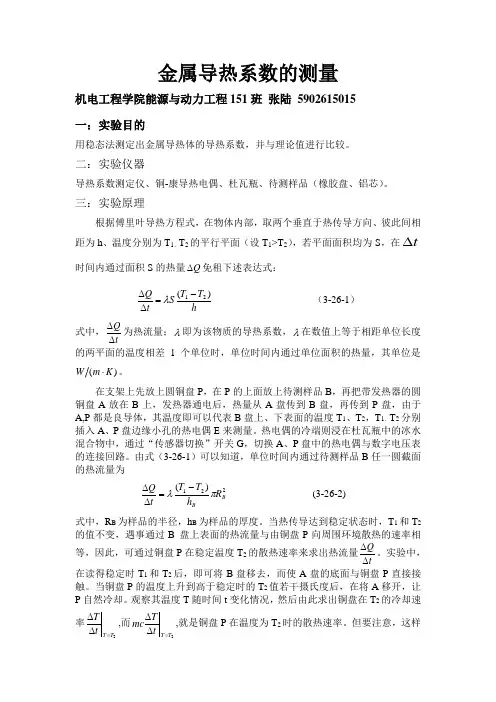

金属导热系数的测量

机电工程学院能源与动力工程151班 张陆 5902615015

一：实验目的

用稳态法测定出金属导热体的导热系数，并与理论值进行比较。

二：实验仪器

导热系数测定仪、铜-康导热电偶、杜瓦瓶、待测样品（橡胶盘、铝芯）。

三：实验原理

根据傅里叶导热方程式，在物体内部，取两个垂直于热传导方向、彼此间相距为h、温度分别为T1、T2的平行平面（设T1>T2），若平面面积均为S，在t时间内通过面积S的热量Q免租下述表达式：

hTTStQ)(21 （3-26-1）

式中，tQ为热流量；即为该物质的导热系数，在数值上等于相距单位长度的两平面的温度相差1个单位时，单位时间内通过单位面积的热量，其单位是)(KmW。

在支架上先放上圆铜盘P，在P的上面放上待测样品B，再把带发热器的圆铜盘A放在B上，发热器通电后，热量从A盘传到B盘，再传到P盘，由于A,P都是良导体，其温度即可以代表B盘上、下表面的温度T1、T2，T1、T2分别插入A、P盘边缘小孔的热电偶E来测量。热电偶的冷端则浸在杜瓦瓶中的冰水混合物中，通过“传感器切换”开关G，切换A、P盘中的热电偶与数字电压表的连接回路。由式（3-26-1）可以知道，单位时间内通过待测样品B任一圆截面的热流量为

221)(BBRhTTtQ (3-26-2)

式中，RB为样品的半径，hB为样品的厚度。当热传导达到稳定状态时，T1和T2的值不变，遇事通过B 盘上表面的热流量与由铜盘P向周围环境散热的速率相等，因此，可通过铜盘P在稳定温度T2的散热速率来求出热流量tQ。实验中，在读得稳定时T1和T2后，即可将B盘移去，而使A盘的底面与铜盘P直接接触。当铜盘P的温度上升到高于稳定时的T2值若干摄氏度后，在将A移开，让P自然冷却。观察其温度T随时间t变化情况，然后由此求出铜盘在T2的冷却速率2TTtT,而2TTtTmc,就是铜盘P在温度为T2时的散热速率。但要注意，这样求出的2TTtT是铜盘P在完全表面暴露于空气中的冷却速率，其散热表面积为PPBhRR222。然而，在观察测量样品的稳态传热时，P盘的上表面是被样品覆盖着的，并未向外界散热，所以当样品盘B达到稳定状态时，散热面积仅为：PPPhRR22。考虑到物体的冷却速率与它的表面积成正比，在稳态是铜盘散热速率的表达式应作如下修正：

---------------------------------精选公文范文--------------------------

----------------精选公文范文---------------- 1 导热系数测量实验报告

篇一：导热系数 实验报告

实验 用稳态平板法测定不良导体的导热系数实验报告

一、实验目的.

（1）用稳态平板法测定不良导体的导热系数. （2）利用物体的散热速率求传热速率. 二、实验器材.

实验装置、红外灯、调压器、杜瓦瓶、数字式电压表. 三、实验原理.

导热是物体相互接触时，由高温部分向低温部分传播热量的过程.当温度的变化只是沿着一个方向（设z方向）进行时，热传导的基本公式可写为

dT

dQ=?λ ?????????

---------------------------------------------（）

它表示在dt时间内通过dS面积的---------------------------------精选公文范文--------------------------

----------------精选公文范文---------------- 2 热量dQλ为导热系数，它的大小由物体

????dT

本身的物理性质决定，单位为W????1????1，它是表征物质导热性能大小的物理量，式中符号表示热量传递向着温度降低的方向进行.

在图中，B为待测物，它的上下表面分别和上下铜、铝盘接触，热量由高温铝盘通过待测物B向低温铜盘传递.若B很薄，则通过B侧面向周围环境的散热量可以忽略不计，视热量只沿着垂直待测板B的方向传递.那么在稳定导热（即温度场中各点的温度不随时间而变）的情况下，在?t时间内，通过面积为S、厚度为L的匀质圆板的热量为

???

??????

---------------------------------------------（）

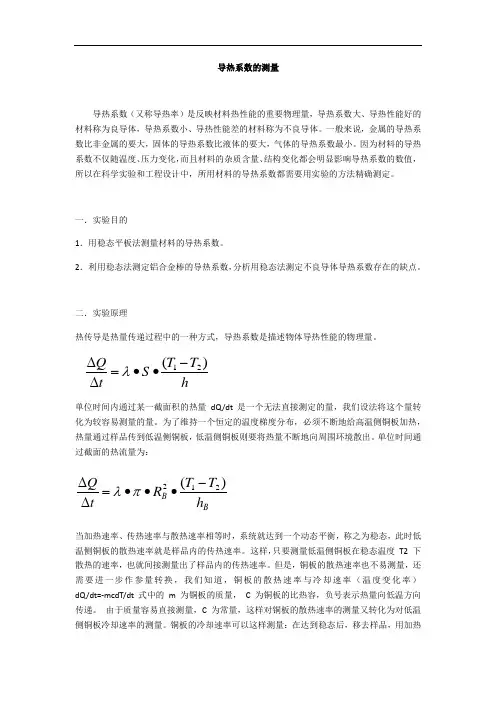

导热系数的测量

导热系数（又称导热率）是反映材料热性能的重要物理量，导热系数大、导热性能好的材料称为良导体，导热系数小、导热性能差的材料称为不良导体。一般来说，金属的导热系数比非金属的要大，固体的导热系数比液体的要大，气体的导热系数最小。因为材料的导热系数不仅随温度、压力变化，而且材料的杂质含量、结构变化都会明显影响导热系数的数值，所以在科学实验和工程设计中，所用材料的导热系数都需要用实验的方法精确测定。

一．实验目的

1．用稳态平板法测量材料的导热系数。

2．利用稳态法测定铝合金棒的导热系数，分析用稳态法测定不良导体导热系数存在的缺点。

二．实验原理

热传导是热量传递过程中的一种方式，导热系数是描述物体导热性能的物理量。

hTTStQ)(21••

单位时间内通过某一截面积的热量dQ/dt 是一个无法直接测定的量，我们设法将这个量转化为较容易测量的量。为了维持一个恒定的温度梯度分布，必须不断地给高温侧铜板加热，热量通过样品传到低温侧铜板，低温侧铜板则要将热量不断地向周围环境散出。单位时间通过截面的热流量为：

BBhTTRtQ)(212•••

当加热速率、传热速率与散热速率相等时，系统就达到一个动态平衡，称之为稳态，此时低温侧铜板的散热速率就是样品内的传热速率。 这样，只要测量低温侧铜板在稳态温度 T2 下散热的速率，也就间接测量出了样品内的传热速率。但是，铜板的散热速率也不易测量，还需要进一步作参量转换，我们知道，铜板的散热速率与冷却速率（温度变化率）dQ/dt=-mcdT/dt式中的 m 为铜板的质量， C 为铜板的比热容，负号表示热量向低温方向传递。 由于质量容易直接测量，C 为常量，这样对铜板的散热速率的测量又转化为对低温侧铜板冷却速率的测量。铜板的冷却速率可以这样测量：在达到稳态后，移去样品，用加热

铜板直接对下铜板加热，使其温度高于稳态温度 T2（大约高出 10℃左右），再让其在环境中自然冷却，直到温度低于 T2，测出 温度在大于T2到小于T2区间中随时间的变化关系，描绘出 T—t 曲线（见图 2），曲线在T2处的斜率就是铜板在稳态温度时T2下的冷却速率。
