钢管内径外径对照表

格式：doc
大小：40.00 KB
文档页数：1

欧阳地创编

欧阳地创编钢管内径外径对照表

时间：2021.03.04 创作：欧阳地

大外径系列

小外径系列

时间：2021.03.04 创作：欧阳地

公称直径管道外径公称直径管道外径

DN15 ф22mm DN150 ф168mm

DN20 ф27mm DN200 ф219mm

DN25 ф34mm DN250 ф273mm

DN32 ф42mm DN300 ф324mm

DN40 ф48mm DN350 ф360mm

DN50 ф60mm DN400 ф406mm

DN65 ф76mm DN450 ф457mm

DN80 ф89mm DN500 ф508mm

DN100 ф114mm DN600 ф610mm

DN125 ф140mm

公称直径管道外径公称直径管道外径

DN15 ф18mm DN150 ф159mm

DN20 ф25mm DN200 ф219mm

DN25 ф32mm DN250 ф273mm

DN32 ф38mm DN300 ф325mm

DN40 ф45mm DN350 ф377mm

DN50 ф57mm DN400 ф426mm

DN65 ф73mm DN450 ф480mm

DN80 ф89mm DN500 ф530mm

DN100 ф108mm DN600 ф630mm

DN125 ф133mm

钢管外径对照表

钢管外径对照表外径壁厚重量

英寸毫米. 单位毫米. 英寸. 公斤/米. 磅/英尺.

1/8” 10.3 10S 1.24 0.049 0.28 0.19

1/8” 10.3 STD-40 1.73 0.068 0.37 0.25

1/8” 10.3 XS-80 2.41 0.095 0.48 0.32

1/4” 13.7 10S 1.65 0.065 0.50 0.34

1/4” 13.7 STD-40 2.24 0.088 0.64 0.43

1/4” 13.7 XS-80 3.02 0.119 0.81 0.55

3/8” 17.1 10S 1.65 0.065 0.64 0.43

3/8” 17.1 STD-40 2.31 0.091 0.85 0.57

3/8” 17.1 XS-80 3.20 0.126 1.11 0.75

1/2” 21.3 5S 1.05 0.042 0.53 0.36

1/2” 21.3 10S 2.11 0.083 1.01 0.68

1/2” 21.3 STD-40 2.77 0.109 1.28 0.86

1/2” 21.3 XS-80 3.73 0.147 1.63 1.10

1/2” 21.3 160 4.78 0.188 1.97 1.33

1/2” 21.3 XXS 7.47 0.294 2.57 1.73

3/4” 26.7 5S 1.65 0.065 1.03 0.69

3/4” 26.7 10S 2.11 0.083 1.29 0.87

3/4” 26.7 STD-40 2.87 0.113 1.70 1.14

3/4” 26.7 XS-80 3.91 0.154 2.22 1.49

3/4” 26.7 160 5.56 0.219 2.93 1.97

3/4” 26.7 XXS 7.82 0.308 3.68 2.48

1” 33.4 5S 1.65 0.065 1.31 0.88

钢管公称直径与外径对照表

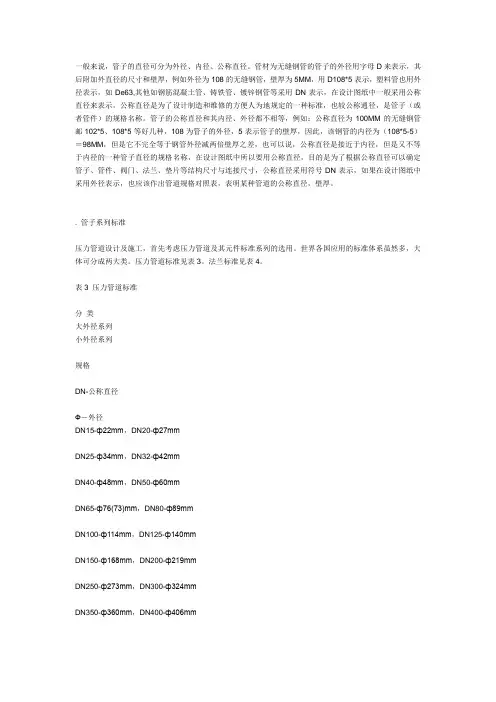

一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

. 管子系列标准

压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。世界各国应用的标准体系虽然多，大体可分成两大类。压力管道标准见表3。法兰标准见表4。

表3 压力管道标准

分类

大外径系列

小外径系列

规格

DN-公称直径

Ф－外径

DN15-ф22mm，DN20-ф27mm

DN25-ф34mm，DN32-ф42mm

DN40-ф48mm，DN50-ф60mm

DN65-ф76(73)mm，DN80-ф89mm

DN100-ф114mm，DN125-ф140mm

DN150-ф168mm，DN200-ф219mm

DN250-ф273mm，DN300-ф324mm

DN350-ф360mm，DN400-ф406mm

DN450-ф457mm，DN500-ф508mm

钢管管径尺寸d对照表

4分为对应口径DN15，即直径15mm;

6分为对应口径DN20，即直径20mm;

1寸为对应口径DN25，即直径25mm;

寸为对应口径DN32，即直径32mm;

寸为对应口径DN40，即直径40mm;

2寸为对应口径DN50，即直径50mm;

寸为对应口径DN65，即直径65mm;

3寸为对应口径DN80，即直径80mm;

4寸为对应口径DN100，即直径100mm;

5寸为对应口径DN125，即直径125mm;

6寸为对应口径DN150，即直径150mm;

8寸为对应口径DN200，即直径200mm;

10寸为对应口径DN250，即直径250mm

钢管管径尺寸d对照表 2

精美文档 1 4分为对应口径DN15，即直径15mm;

6分为对应口径DN20，即直径20mm;

1寸为对应口径DN25，即直径25mm;

1.2寸为对应口径DN32，即直径32mm;

1.5寸为对应口径DN40，即直径40mm;
