建筑制图及其模板下面分别介绍与AutoCAD有关的制图标准内容。
1．图纸幅面、图框、标题栏和会签栏
建筑图纸的幅面主要有A0、A1、A2、A3和A4五种，如图1.1所示，图中单位为mm。每张图纸都要画出图框，其中图框线用粗实线绘制，在图框的右下角画出标题栏，需要会签的图纸还需要绘制出会签栏，位置和格式如图1.2所示。对于标题栏，不同的单位有不同的格式，如图1.3所示为某A4图纸的标题栏，图中尺寸单位为10-2mm。
图1.1 建筑图纸幅面 图1.2 图框内容
图1.3 图纸标题栏
2．图纸比例
图纸比例是图中图形与其实物相应要素的线性尺寸之比，由于建筑物的形体庞大，必须采用不同的比例来绘制，一般情况下都要缩小比例绘制。在建筑施工图中，各种图样常用的比例如表1.1所示。
表1.1 建筑施工图的常用比例
图 名 常 用 比 例 备 注
总平面图 1:500，1:1000，1:2000
平面图、立面图、剖视图 1:50，1:100，1:200
次要平面图 1:300，1:400 指屋面平面图、工业建筑的地面平面图等
详图 1:1，1:2，1:5，1:10，1:20，1:25，1:50 1:25仅适用于结构构件详图
3．图线
在建筑施工图中，为了表明不同的内容并使层次分明，须采用不同线型和线宽的图线来绘制图形。图线的线型和线宽可以按表1.2的说明来选用。
表1.2 图线的线型和线宽及其用途
名 称 线宽 用 途
粗实线 b 1．平面图、剖视图中被剖切的主要建筑构造（包括构配件）的轮廓线
2．建筑立面图的外轮廓线
3．建筑构造详图中被剖切的主要部分的轮廓线
4．建筑构配件详图中的构配件的外轮廓线
中实线 0.5b 1．平面图、剖视图中被剖切的次要建筑构造（包括构配件）的轮廓线
2．建筑平面图、立面图、剖视图中建筑构配件的轮廓线

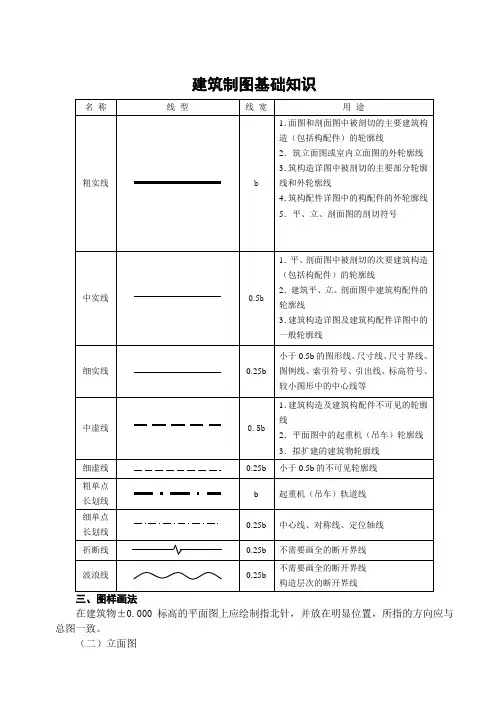

建筑制图基础知识
名 称 线 型 线 宽 用 途
粗实线
b 1．面图和剖面图中被剖切的主要建筑构造（包括构配件）的轮廓线
2．筑立面图或室内立面图的外轮廓线
3．筑构造详图中被剖切的主要部分轮廓线和外轮廓线
4．筑构配件详图中的构配件的外轮廓线
5．平、立、剖面图的剖切符号
中实线
0.5b 1．平、剖面图中被剖切的次要建筑构造（包括构配件）的轮廓线
2．建筑平、立、剖面图中建筑构配件的轮廓线
3．建筑构造详图及建筑构配件详图中的一般轮廓线
细实线
0.25b 小于0.5b的图形线、尺寸线、尺寸界线、图例线、索引符号、引出线、标高符号、较小图形中的中心线等
中虚线
0.5b 1．建筑构造及建筑构配件不可见的轮廓线
2．平面图中的起重机（吊车）轮廓线
3．拟扩建的建筑物轮廓线
细虚线 0.25b 小于0.5b的不可见轮廓线
粗单点长划线 b 起重机（吊车）轨道线
细单点
长划线 0.25b 中心线、对称线、定位轴线
折断线 0.25b 不需要画全的断开界线
波浪线 0.25b 不需要画全的断开界线
构造层次的断开界线
三、图样画法
在建筑物±0.000标高的平面图上应绘制指北针，并放在明显位置，所指的方向应与总图一致。
（二）立面图
立面图应包括投影方向可见的建筑外轮廓线和墙面线脚、构配件、墙面做法及必要的尺寸和标高等。
在立面图上，相同的门窗、阳台、外檐装修、构造做法等可在局部重点表示，绘出其完整图形，其余部分只画轮廓线。外墙表面分格线应表示清楚。应用文字说明各部位所用面材及色彩。
有定位轴线的建筑物，宜根据两端定位轴线号编注立面图名称（如：①～⑩立面图、（A）～（F）立面图）。无定位轴线的建筑物可按平面图各面的朝向确定名称。
（三）剖面图
剖面图的剖切部位，应根据图纸的用途或设计深度，在平面图上选择能反映全貌、构造特征以及有代表性的部位剖切。剖切符号可用阿拉伯数字、罗马数字或拉丁字母编号。
CAD基础知识及入门教程
CAD（Computer-Aided Design）是计算机辅助设计的缩写，是一种利用计算机技术进行设计和制图的方法。它广泛应用于工程设计、建筑设计、机械设计等领域。本文将介绍CAD的基础知识及入门教程，帮助初学者尽快上手使用AE软件。
一、CAD的基础知识
1. 坐标系：CAD软件使用一个三维坐标系来定位和描述物体的位置。坐标系一般包括X轴、Y轴和Z轴，分别代表长度、宽度和高度。
2. 实体和曲面：CAD软件中的物体可以是实体或曲面。实体是由有限数目的面组成的物体，例如立方体、圆柱体等。曲面是由无限多个面组成的物体，例如球体、圆锥体等。
3. 图层：CAD软件中的图层用于组织和管理不同元素。用户可以将不同类型的物体放在不同的图层上，并对图层进行显示和隐藏操作，以便更好地进行设计工作。
二、CAD的入门教程
1. 创建新图纸：打开AE软件，选择“新建”命令。在弹出的窗口中，选择合适的图纸大小和单位。一般情况下，选择标准的ISO图纸大小即可。
2. 绘制基本几何图形：选择绘图工具，例如直线工具、矩形工具或圆形工具。按住鼠标左键，拖动鼠标来绘制基本几何图形。 3. 编辑图形：选中已绘制的图形，可以对其进行平移、旋转、缩放等操作。通过菜单或快捷键，选择相应的编辑命令即可。
4. 添加文本：选择文本工具，在图纸上点击鼠标，输入所需的文本。可以调整文本的字体、大小和对齐方式。
5. 画图命令：CAD软件还提供了一些特殊的绘图命令，例如画弧、画多段线、画样条线等。可以根据具体需求使用这些命令来创建更复杂的图形。
6. 图形编辑：CAD软件还提供了一些图形编辑工具，例如修剪、延伸、偏移等。通过选择相应的工具，可以对已有图形进行编辑和修改。
7. 图层管理：通过图层管理器可以添加、删除、隐藏或修改图层的属性。可以将不同类型的图形放在不同的图层上，以便更好地管理和控制。
8. 注释和标注：在设计过程中，可以添加注释和标注来说明设计意图和细节。CAD软件提供了相应的工具和命令来实现这一功能。
1
CAD建筑制图秘籍
首先，我先回答一下阿柔的“怎样让图纸丰满，cad图”的问题。
一、城市的希望在城市之外，cad图的希望也在cad之外。一张新手的简单的photo图可以让一个cad狂魔发狂。因为软件专长不一样。我的同济的前辈们用cad+photo+office的组合，威力不亚于Marine+Medic+Tank或野蛮人+男巫+女巫。单单只会用一个软件，前途有限，难道只吃一样菜也能长胖么？。“图纸丰满”是photo的基本任务，cad只负责提供边界、“花纹”，嘿嘿。
二、就纯cad图面来说，打个比方吧：“丰满”的女孩应当是完整的、内容充实的、有重点的凹凸的，对吧？1、不能是残疾人；图面不能没有图名啊、图例啊、道路啊、地形啊、简单标记啊等最基本的。2、不能是干瘪的；一张图纸应当包含一定的信息量，不要太简单粗暴。比方说区位图，除了地理位置外还要有与城市中心、各功能区、重大出入口和基础设施的关系；道路图，除了道路红线、中心线外，还要有停车场、加油站、客货分流组织、人行组织、水上组织、地下交通；建筑总平面，除了1.5米的地平剖面的砖墙楼梯门窗以外，还要有铺地、绿化、停车位及简单的家具布置。3、不能是太平公主，一定要重点突出。每张图纸一定要突出自己的特色。假如仅仅经常乘同一辆电梯，别人老是把你和看门阿姨的二儿子搞混淆，你是不是很失败？可以通过大胆改醒目颜色，改粗细分明的线宽、实在不行就scale，什么，还不够突出？幸好，我有终极武将计-----画个很大的红色圈圈，作战箭头指向——（用很大的字标注）：“规划焦点！！！”好学的阿肉啊，您要是还不满意，和我找我们局长，面谈！我们有看家本领--绝世武功！！
下面我向大家介绍一下 第三章 工作习惯（战术层面）
一、在您双击cad图标之前„„
1、我发现啊：边抠鼻子边看别人的帖子很爽，但边抠鼻子边画图效率极低，因为抠鼻子会让智商短暂的持续下降，情商升高。我尝试着稍微多了解一下键盘命令，左右手配合，比较快。（也能打下SC和反恐的好底子啊）
