混凝土的品种

1 / 5

常规CIO、C15、C20、C25、C30混凝土配合比

混凝土简称砼：是指由胶凝材料将集料胶结成整体工程符合材料的统称。 通常讲

的混凝土一词是指用水泥作胶凝材料，砂、石作集料；与水（加或不加外加剂和 掺合料）按一定比例配合，经搅拌、成型、养护而得的水泥混凝土，也称普通混 凝土，它广泛应用于土木工程。

混凝土是当代最主要的土木工程材料之一。它是由胶凝材料，颗粒状集料（也 称为骨料），水，以及必要时加入的外加剂和掺合料按一定比例配制，经均匀搅 拌，密实成型，养护施工中的混凝土硬化而成的一种人工石材。 混凝土具有原料

丰富，价格低廉，生产工艺简单的特点，因而使其用量越来越大。同时混凝土还 具有抗压强度高，耐久性好，强度等级范围宽等特点。这些特点使其使用范围十 分广泛，不仅在各种土木工程中使用，就是造船业，机械工业，海洋的开发，地 热工程等，混凝土也是重要的材料。

配合比设计：制备混凝土时，首先应根据工程对和易性、强度、耐久性等的要求， 合理地选择原材料并确定其配合比例， 以达到经济适用的目的。混凝土配合比的

设计通常按水灰比法则的要求进行。材料用量的计算主要用假定容重法或绝对体 积法。

混凝土种类：按照表现密度分为重混凝土，普通混凝土，轻质混凝土，表现密度

分别为〉2500Kg/m3 1950v v 2500、v 1950Kg/m3

混凝土配合比 是指混凝土中各组成材料之间的比例关系。混凝土配合比通常用每立 方米混凝土中各种材料的质量来表示，或以各种材料用料量的比例表示（水泥的质量 为1）。

设计混凝土配合比的基本要求：

1、 满足混凝土设计的强度等级。

2、 满足施工要求的混凝土和易性。

3、 满足混凝土使用要求的耐久性。

4、 满足上述条件下做到节约水泥和降低混凝土成本。

从表面上看，混凝土配合比计算只是水泥、砂子、石子、水这四种组成材料的用 量。实质上是根据组成材料的情况， 确定满足上述四项基本要求的三大参数： 水灰比、

混凝土品种分类标准

一、前言

混凝土作为一种广泛应用的建筑材料，其品种繁多，应用范围广泛。根据其组成和性质的不同，混凝土可以分为多种不同的品种。因此，建立混凝土品种分类标准，对于规范混凝土的应用和管理，具有重要的意义。

二、混凝土品种分类标准的制定

制定混凝土品种分类标准需要考虑以下因素：

1.混凝土的组成和性质；

2.混凝土的应用场合和要求；

3.混凝土的生产和施工技术。

综合考虑以上因素，建立混凝土品种分类标准应包括以下几个方面的内容：

1.按照材料组成分类

1.1 普通混凝土

普通混凝土是一种以水泥、砂、骨料为主要原料，掺入适量外加剂，按照一定的配合比混合而成的混凝土。其强度等级一般为C15-C50。

1.2 高性能混凝土

高性能混凝土是一种以优质水泥、特种矿物掺合料、高强度骨料、高性能外加剂等为主要原材料，按照一定的配合比混合而成的混凝土。其强度等级一般为C50-C100。

1.3 超高性能混凝土

超高性能混凝土是一种以极细粉料、高强度骨料、高性能外加剂等为主要原材料，按照一定的配合比混合而成的混凝土。其强度等级一般为C100-C200。

2.按照用途分类

2.1 基础混凝土

基础混凝土是指用于建筑物基础、地基、地下室等承受荷载的混凝土。其强度等级一般为C15-C50。

2.2 结构混凝土

结构混凝土是指用于建筑物的结构构件、楼板、梁柱等的混凝土。其强度等级一般为C30-C80。

2.3 预应力混凝土 预应力混凝土是指在混凝土中布置预应力钢筋，在混凝土早期强度较低时对钢筋进行张拉，并使混凝土在内力作用下达到预先设计的预应力状态，以提高混凝土抗拉性能的一种混凝土。其强度等级一般为C30-C80。

2.4 轻质混凝土

轻质混凝土是指通过掺加轻质骨料（如聚苯颗粒、膨胀珍珠岩等）或采用特殊生产工艺制成的混凝土。其密度一般小于2000kg/m³。

2.5 隔音混凝土

隔音混凝土是指通过掺加隔音材料或采用特殊生产工艺制成的混凝土，具有良好的隔音性能。其密度和强度等级不定，根据具体应用场合和要求进行设计。

混凝土的种类以及表达方式

混凝土是指以胶凝材料将骨料胶结成整体的工程复合材料的统称。

按所用胶凝材料的种类不同，混凝土分为水泥混凝土、沥青混凝土、树脂混凝土、聚合物混凝土等。

预拌混凝土分为常规品和特制品。常规品代号A，特制品代号B，包括的混凝土种类有高强混凝土，自密实混凝土、纤维混凝土、轻骨料混凝土和重混凝土。

1、普通混凝土组成材料

普通混凝土一般是由水泥、砂、石和水所组成，为改善混凝土的某些性能，还常加入适量的外加剂和掺和料。砂、石一般不参与水泥与水的化学反应，其主要作用是节约水泥、承担荷载和限制硬化水泥的收缩。

（1）水泥。

对于泵送混凝土应选用硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥和粉煤灰硅酸盐水泥，不宜采用火山灰质硅酸盐水泥。道路工程一般应采用强度高、收缩小、耐磨性强、抗冻性好的水泥。

对于一般强度的混凝土，水泥强度等级宜为混凝土强度等级的1.5~2.0倍，对于高强度等级的混凝土，水泥强度宜为混凝土强度等级的0.9~1.5倍。 （2）砂。

根据现行国家标准《建筑用砂》GB/T14684，粒径在4.75mm以下的骨料为细骨料（砂）。主要有天然砂和机制砂两类。天然砂包括河砂、湖砂、海砂和山砂。机制砂是经过除土处理，由机械破碎、筛分制成的岩石颗粒，但不含软质岩、风化岩石的颗粒。砂按细度模数分为粗、中、细三种规格：3.7~3.1为粗砂，3.0~2.3为中砂，2.2~1.6为细砂。粗、中、细砂均可作为普通混凝土用砂，但以中砂为佳。砂按技术要求分为Ⅰ类、Ⅱ类、Ⅲ类。

①砂中常有黏土、淤泥、有机物、云母、硫化物及硫酸盐等杂质。黏土、淤泥黏附在砂粒表面，妨碍水泥与砂粒的黏结，降低混凝土强度、抗冻性和抗磨性，并增大混凝土的干缩。

②粗细程度及颗粒级配。在砂用量相同的情况下，若砂子过粗，则拌制的混凝土黏聚性较差，容易产生离析、泌水现象；若砂子过细，砂子的总表面积增大，虽然拌制的混凝土黏聚性较好，不易产生离析、泌水现象，但水泥用量增大。所以，用于拌制混凝土的砂，不宜过粗，也不宜过细。

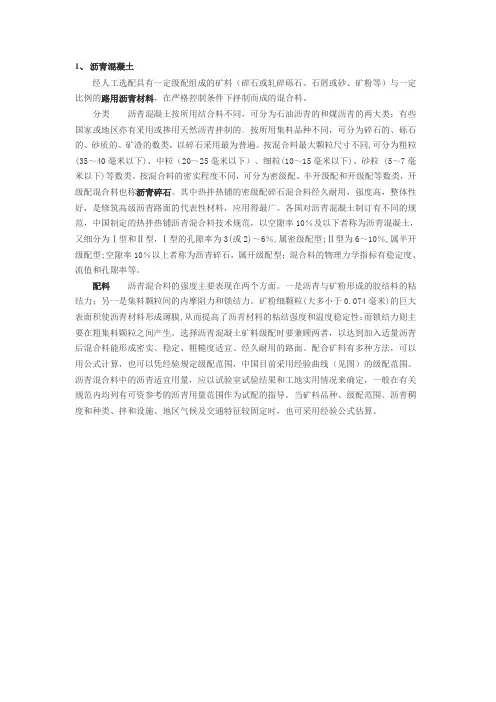

1、 沥青混凝土

经人工选配具有一定级配组成的矿料（碎石或轧碎砾石、石屑或砂、矿粉等）与一定比例的路用沥青材料，在严格控制条件下拌制而成的混合料。

分类 沥青混凝土按所用结合料不同，可分为石油沥青的和煤沥青的两大类；有些国家或地区亦有采用或掺用天然沥青拌制的。按所用集料品种不同，可分为碎石的、砾石的、砂质的、矿渣的数类，以碎石采用最为普遍。按混合料最大颗粒尺寸不同,可分为粗粒(35～40毫米以下)、中粒（20～25毫米以下）、细粒(10～15毫米以下)、砂粒 (5～7毫米以下)等数类。按混合料的密实程度不同，可分为密级配、半开级配和开级配等数类，开级配混合料也称沥青碎石。其中热拌热铺的密级配碎石混合料经久耐用，强度高，整体性好，是修筑高级沥青路面的代表性材料，应用得最广。各国对沥青混凝土制订有不同的规范，中国制定的热拌热铺沥青混合料技术规范，以空隙率10％及以下者称为沥青混凝土，又细分为Ⅰ型和Ⅱ型，Ⅰ型的孔隙率为3(或2)～6％,属密级配型;Ⅱ型为6～10％,属半开级配型;空隙率10％以上者称为沥青碎石，属开级配型；混合料的物理力学指标有稳定度、流值和孔隙率等。

配料 沥青混合料的强度主要表现在两个方面。一是沥青与矿粉形成的胶结料的粘结力；另一是集料颗粒间的内摩阻力和锁结力。矿粉细颗粒(大多小于0.074毫米)的巨大表面积使沥青材料形成薄膜,从而提高了沥青材料的粘结强度和温度稳定性；而锁结力则主要在粗集料颗粒之间产生。选择沥青混凝土矿料级配时要兼顾两者，以达到加入适量沥青后混合料能形成密实、稳定、粗糙度适宜、经久耐用的路面。配合矿料有多种方法，可以用公式计算，也可以凭经验规定级配范围，中国目前采用经验曲线（见图）的级配范围。沥青混合料中的沥青适宜用量，应以试验室试验结果和工地实用情况来确定，一般在有关规范内均列有可资参考的沥青用量范围作为试配的指导。当矿料品种、级配范围、沥青稠度和种类、拌和设施、地区气候及交通特征较固定时，也可采用经验公式估算。
