磷化铟单晶炉的制作原理

磷化铟单晶炉是用于生长磷化铟单晶的设备，其制作原理包括以下几个方面：

1. 炉体设计：磷化铟单晶炉的炉体一般采用石墨材料制作，具有良好的耐高温和导热性能。炉体内部通常分为多个区域，包括加热区、坩埚区和生长区等。

2. 加热系统：炉体的加热系统主要采用电阻加热，通过电阻丝或电加热器将电能转化为热能，加热炉体和生长材料。加热系统通常由温度控制器、电源和电阻加热元件等组成，可以实现对炉体温度的精确控制。

3. 坩埚设计：坩埚是用于容纳磷化铟原料的部分，一般由石墨材料制成。磷化铟原料通常以块状或粉末状放置在坩埚中，通过加热使其熔化，并通过静电力或其他方法控制磷化铟的形成和生长。

4. 气氛控制：磷化铟单晶的生长过程需要在特定的气氛中进行，一般采用氮气或氩气等惰性气体作为保护气体，防止磷化铟与空气中的氧气和水分发生反应。气氛控制系统通常包括气体供应装置、气体流量控制装置和气体排放装置等。

5. 温度控制：磷化铟单晶的生长过程需要在精确的温度控制下进行。温度控制系统通常由温度传感器、温度控制器和加热系统等组成，可以实时监测和调节炉体温度，确保生长过程的稳定性和一致性。

通过上述原理的综合作用，磷化铟单晶炉能够提供适宜的温度、气氛和条件，实现磷化铟单晶的高质量生长。

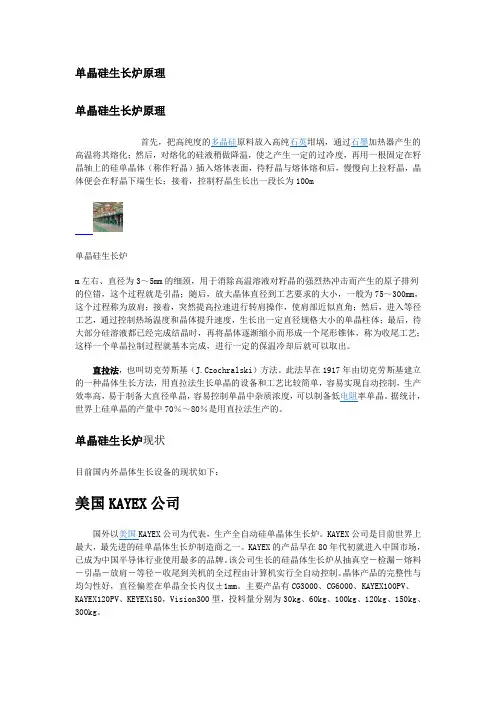

单晶硅生长炉原理

单晶硅生长炉原理

首先，把高纯度的多晶硅原料放入高纯石英坩埚，通过石墨加热器产生的高温将其熔化；然后，对熔化的硅液稍做降温，使之产生一定的过冷度，再用一根固定在籽晶轴上的硅单晶体（称作籽晶）插入熔体表面，待籽晶与熔体熔和后，慢慢向上拉籽晶，晶体便会在籽晶下端生长；接着，控制籽晶生长出一段长为100m

单晶硅生长炉

m左右、直径为3～5mm的细颈，用于消除高温溶液对籽晶的强烈热冲击而产生的原子排列的位错，这个过程就是引晶；随后，放大晶体直径到工艺要求的大小，一般为75～300mm，这个过程称为放肩；接着，突然提高拉速进行转肩操作，使肩部近似直角；然后，进入等径工艺，通过控制热场温度和晶体提升速度，生长出一定直径规格大小的单晶柱体；最后，待大部分硅溶液都已经完成结晶时，再将晶体逐渐缩小而形成一个尾形锥体，称为收尾工艺；这样一个单晶拉制过程就基本完成，进行一定的保温冷却后就可以取出。

直拉法，也叫切克劳斯基（J.Czochralski）方法。此法早在1917年由切克劳斯基建立的一种晶体生长方法，用直拉法生长单晶的设备和工艺比较简单，容易实现自动控制，生产效率高，易于制备大直径单晶，容易控制单晶中杂质浓度，可以制备低电阻率单晶。据统计，世界上硅单晶的产量中70％～80％是用直拉法生产的。

单晶硅生长炉现状

目前国内外晶体生长设备的现状如下：

美国KAYEX公司

国外以美国KAYEX公司为代表，生产全自动硅单晶体生长炉。KAYEX公司是目前世界上最大，最先进的硅单晶体生长炉制造商之一。KAYEX的产品早在80年代初就进入中国市场，已成为中国半导体行业使用最多的品牌。该公司生长的硅晶体生长炉从抽真空－检漏－熔料－引晶－放肩－等径－收尾到关机的全过程由计算机实行全自动控制。晶体产品的完整性与均匀性好，直径偏差在单晶全长内仅±1mm。主要产品有CG3000、CG6000、KAYEX100PV、KAYEX120PV、KEYEX150，Vision300型，投料量分别为30kg、60kg、100kg、120kg、150kg、300kg。 单晶硅生长炉(3张)

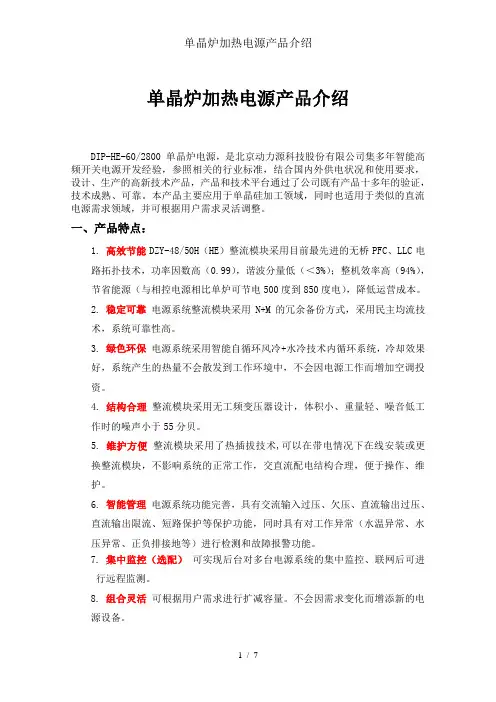

单晶炉加热电源产品介绍

1 / 7 单晶炉加热电源产品介绍

DIP-HE-60/2800 单晶炉电源，是北京动力源科技股份有限公司集多年智能高频开关电源开发经验，参照相关的行业标准，结合国内外供电状况和使用要求，设计、生产的高新技术产品，产品和技术平台通过了公司既有产品十多年的验证，技术成熟、可靠。本产品主要应用于单晶硅加工领域，同时也适用于类似的直流电源需求领域，并可根据用户需求灵活调整。

一、产品特点：

1. 高效节能DZY-48/50H（HE）整流模块采用目前最先进的无桥PFC、LLC电路拓扑技术，功率因数高（0.99），谐波分量低（＜3%）；整机效率高（94%），节省能源（与相控电源相比单炉可节电500度到850度电），降低运营成本。

2. 稳定可靠 电源系统整流模块采用N+M的冗余备份方式，采用民主均流技术，系统可靠性高。

3. 绿色环保 电源系统采用智能自循环风冷+水冷技术内循环系统，冷却效果好，系统产生的热量不会散发到工作环境中，不会因电源工作而增加空调投资。

4. 结构合理 整流模块采用无工频变压器设计，体积小、重量轻、噪音低工作时的噪声小于55分贝。

5. 维护方便 整流模块采用了热插拔技术,可以在带电情况下在线安装或更换整流模块，不影响系统的正常工作，交直流配电结构合理，便于操作、维护。

6. 智能管理 电源系统功能完善，具有交流输入过压、欠压、直流输出过压、直流输出限流、短路保护等保护功能，同时具有对工作异常（水温异常、水压异常、正负排接地等）进行检测和故障报警功能。

7. 集中监控（选配） 可实现后台对多台电源系统的集中监控、联网后可进行远程监测。

8. 组合灵活 可根据用户需求进行扩减容量。不会因需求变化而增添新的电源设备。 单晶炉加热电源产品介绍

2 / 7

9. 长寿可靠 可保证设备正常使用15年以上。

二、使用环境：

工作环境温度：-25℃～ +55℃ 相对湿度：<90％(40±5℃)

单晶炉工作原理

单晶炉是一种用于生产单晶硅的重要设备，其工作原理是通过将硅材料加热至熔化状态，然后通过适当的方式使其结晶成单晶体。单晶硅是制造半导体器件和光伏电池的重要材料，因此单晶炉在现代工业生产中具有非常重要的地位。

单晶炉的工作原理可以分为以下几个步骤，首先，将硅原料放入炉内，然后通过加热将硅原料熔化。在这个过程中，需要控制炉内的温度和气氛，以确保硅原料可以均匀地熔化。一旦硅原料达到熔化状态，就需要通过适当的方式来引入晶种，晶种是用来引导硅原料结晶的种子晶体。在晶种的作用下，熔化的硅原料开始逐渐结晶，最终形成单晶体。

在整个工作过程中，单晶炉需要严格控制温度、气氛、晶种等参数，以确保最终生产出高质量的单晶硅。同时，单晶炉的结构和材料也需要具有良好的耐高温性能，以承受高温下的腐蚀和热应力。

单晶炉的工作原理虽然看似简单，但实际上涉及到多个物理和化学过程的复杂相互作用。在炉内，硅原料的熔化、结晶和晶体生长等过程同时进行，各种参数的变化都会影响最终单晶体的质量和产量。因此，单晶炉的操作需要经验丰富的操作人员，并且需要严格的工艺控制和质量检测。

总的来说，单晶炉是一种关键的生产设备，其工作原理涉及到复杂的物理和化学过程。通过严格控制各种参数和工艺，单晶炉可以生产出高质量的单晶硅，为半导体和光伏等行业提供重要的材料支持。随着科技的不断发展，单晶炉的工作原理和设备性能也在不断改进和提高，以满足不断增长的市场需求。
