沉降观测规范要求

沉降观测

1 一般规定

1.1 建筑沉降观测可根据需要，分别或组合测定建筑场地沉降、基坑回弹、地基土分层沉降以及基础和上部结构沉降。对于深基础建筑或高层、超高层建筑，沉降观测应从基础施工时开始。

1.2 各类沉降观测的级别和精度要求，应视工程的规模、性质及沉降量的大小速度确定。

1.3 布置沉降观测点时，应结合建筑结构、形状和场地工程地质条件，并应顾及施工和建成后的使用方便。同时，点位应易于保存，标志应稳固美观。

1.4 各类沉降观测应根据剧本规范第9.1节的规定及时提交相应的阶段性成果和综合成果。

2 建筑场地沉降观测

2.1 建筑场地沉降观测应分别测定建筑相邻影响范围之内的相邻地基沉降与建筑相邻影响范围之外的场地地面沉降。

2.2 建筑场地沉降点位的选择应符合下列规定：

1 相邻地基沉降观测点可选在建筑纵横轴线或边线的延长线上，亦可选在通过建筑重心的轴线延长线上。其点位间距应视基础类型、荷载大小及地质条件，与设计人员共同确定或征求设计人员意见后确定。点位可在建筑基础深度1.5~2.0倍的距离范围内，由墙外向外由密到疏布设，但距基础最远的观测点应设置在沉降量为零的沉降临界点以外；

2 场地地面沉降观测点应在相邻地基沉降观测点布设线路之外的地面上均匀布设。根据地质地形条件，可选择使用平行轴线方格网法、沿建筑物四角辐射网法或散点法布设。 2.3 建筑场地沉降点标志的类型及埋设应符合下列规定：

1 相邻地基沉降观测点标志可分为用于监测安全的浅埋标和用于结合科研的深埋标两种。浅埋标可采用普通水准标石或用于直径25cm的水泥管现场浇灌，埋深宜为1~2m，并使标石底部埋在冰冻线以下。深埋标可采用内管外加保护管的标石形式，埋深应与建筑基础深度相适应，标石顶部须埋入地面下20~30cm，并砌筑带盖的窨井加以保护；

2 场地地面沉降观测点的标志与埋设，应根据观测要求确定，可采用浅埋标志。

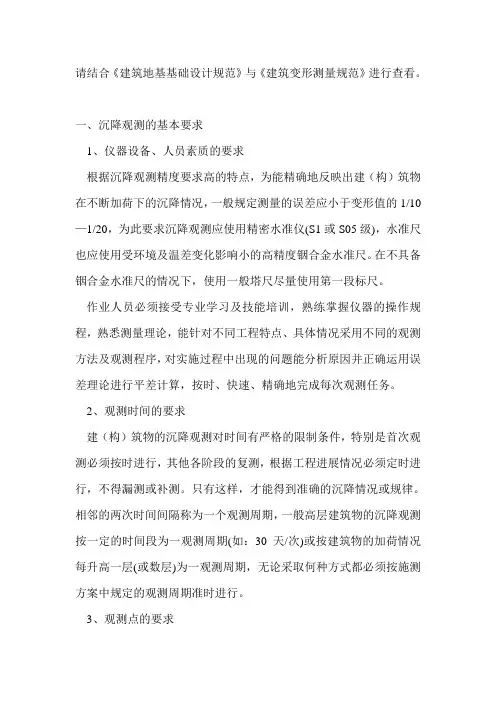

请结合《建筑地基基础设计规范》与《建筑变形测量规范》进行查看。

一、沉降观测的基本要求

1、仪器设备、人员素质的要求

根据沉降观测精度要求高的特点，为能精确地反映出建（构）筑物在不断加荷下的沉降情况，一般规定测量的误差应小于变形值的1/10—1/20，为此要求沉降观测应使用精密水准仪(S1或S05级)，水准尺也应使用受环境及温差变化影响小的高精度铟合金水准尺。在不具备铟合金水准尺的情况下，使用一般塔尺尽量使用第一段标尺。

作业人员必须接受专业学习及技能培训，熟练掌握仪器的操作规程，熟悉测量理论，能针对不同工程特点、具体情况采用不同的观测方法及观测程序，对实施过程中出现的问题能分析原因并正确运用误差理论进行平差计算，按时、快速、精确地完成每次观测任务。

2、观测时间的要求

建（构）筑物的沉降观测对时间有严格的限制条件，特别是首次观测必须按时进行，其他各阶段的复测，根据工程进展情况必须定时进行，不得漏测或补测。只有这样，才能得到准确的沉降情况或规律。相邻的两次时间间隔称为一个观测周期，一般高层建筑物的沉降观测按一定的时间段为一观测周期(如：30天/次)或按建筑物的加荷情况每升高一层(或数层)为一观测周期，无论采取何种方式都必须按施测方案中规定的观测周期准时进行。

3、观测点的要求 为了能够反映出建（构）筑物的准确沉降情况，沉降观测点要埋设在最能反映沉降特征且便于观测的位置。一般要求建筑物上设置的沉降观测点纵横向要对称，且相邻点之间间距以15-30米为宜，均匀地分布在建筑物的周围。通常情况下，建筑物设计图纸上有专门的沉降观测点布置图。此外，埋设的沉降观测点要符合各施工阶段的观测要求，特别要考虑到装修装饰阶段，是否会因墙或柱饰面施工而破坏或掩盖住观测点，不能连续观测而失去观测意义。

4、沉降观测自始至终要遵循“五定”原则

“五定”即沉降观测依据的基准点、工作基点和被观测物的沉降观测点，点位要稳定；所用仪器、设备要稳定；观测人员要稳定；观测时的环境条件基本一致；观测路线、镜位、程序和方法要固定。以上措施在客观上尽量减少观测误差的不定性，使所测的结果具有统一的趋向性，保证各次复测结果与首次观测的结果可比性更一致，使所观测的沉降量更真实。

沉降观测示意图内容为：工程名称、沉降观测点及水准基准点平面布置示意图、沉降观测点标志示意图等。

1）水准基点的设置

沉降观测水准基点（或称水准点）在一般情况下，可以利用工程标高定位时使用的水准点作为沉降观测水准基点。如水准点与观测的距离过大，为保证观测的精度，应在建筑物或构造物附近，另行埋设水准基点。

建筑物和构筑物沉降观测的每一区域，必须有足够数量的水准点，按《工程测量规范》（GB50026-93）规定并不得少于3个。水准点应考虑永久使用，埋设坚固（不应埋设在道路、仓库、河岸、新填土、将建设或堆料的地方以及受震动影响的范围内），与被观测的建筑物和构筑物的间距为30～50m，水准点帽头宜用铜或不锈钢制成，如用普通钢代替，应注意防锈。水准点埋设须在基坑开挖前15天完成。

水准基点可按实际要求，采用深埋式和浅埋式两种，但每一观测区域内，至少应设置一个深埋式水准点。

2）沉降观测点标志

测定建筑物或构筑物下沉的观测点，可根据建筑物的特点采用各种不同的类型。观测点标志上部应为突出的半球形或有明显的突出之处，观测点标志本身应牢固。沉降观测点应及时埋设，沉降观测点标志应安设稳定牢固，与柱身或墙保持一定距离，以保证能在标志上部垂直置尺。

3）沉降观测点应有良好的通视条件

观测点的布置，应按能全面查明建筑物和构筑物基础沉降的要求，由设计单位根据地基的工程地质资料及建筑结构的特点确定。

砖墙承重的各观测点，一般可沿墙的长度每隔8～12m设置一个，并应设置在建筑物上。当建筑物的宽度大于15m时，内墙也应在适当位置设观测点。

框架式结构的建筑物，应在每一个桩基或部分桩基上安设观测点。具有浮筏基础或箱式基础的高层建筑，观测点应沿纵、横轴和基础（或接近基础的结构部分）周边设置。新建与原有建筑物的连接处两边，都应设置观测点。烟囱、水塔、油罐及其他类似的构筑物的观测点，应沿周边对称设置。

沉降观测点具体布置位置，应由设计单位负责确定。对设计未作规定而按有关规定需作沉降观测的建筑或构筑物，其沉降观测点布置位置则由施工企业技术部门负责确定。

隧道沉降观测的规范要求

1. 引言

本文档旨在规范隧道沉降观测的要求，确保沉降观测工作的准确性和可靠性。

2. 观测设备的要求

- 观测设备应符合国家相关标准和规范要求；

- 观测设备应具备高精度、高稳定性和可靠性；

- 观测设备应定期进行校准和维护。

3. 观测点布设

- 观测点应在隧道工程设计阶段确定，并符合设计要求；

- 观测点布设应具备代表性和典型性，覆盖隧道沿线各个部位；

- 观测点布设应考虑地形、地质条件和隧道结构物的影响。

4. 观测数据的采集和记录

- 观测数据的采集应准确、连续和完整；

- 采集到的观测数据应及时记录，并包括观测时间、观测点编号等信息； - 观测数据的记录应使用统一的格式和标准，方便后续分析和验证。

5. 观测数据的处理和分析

- 观测数据的处理应遵循科学准确的原则；

- 观测数据的分析应考虑隧道沉降规律、统计特性等因素；

- 观测数据的处理和分析应使用专业的软件和工具，确保结果的可靠性和精确性。

6. 报告和评估

- 根据观测数据的分析结果，编制观测报告；

- 观测报告应准确、清晰地呈现观测结果，并包括数据分析、评估和建议；

- 观测报告应及时提交给有关部门，并按照要求进行评估和审查。

7. 安全和环境要求

- 在进行沉降观测工作时，应遵守相关的安全和环境要求；

- 观测设备和人员应采取必要的安全措施，保障观测工作的顺利进行； - 沉降观测工作应最大限度地减少对周边环境的影响。

8. 结论

本文档总结了隧道沉降观测的规范要求，包括观测设备要求、观测点布设、观测数据采集和记录、观测数据处理和分析、报告和评估，以及安全和环境要求等方面。遵守这些要求，能够保证沉降观测的准确性和可靠性，为隧道工程提供重要的参考依据。
