曲线命令的介绍

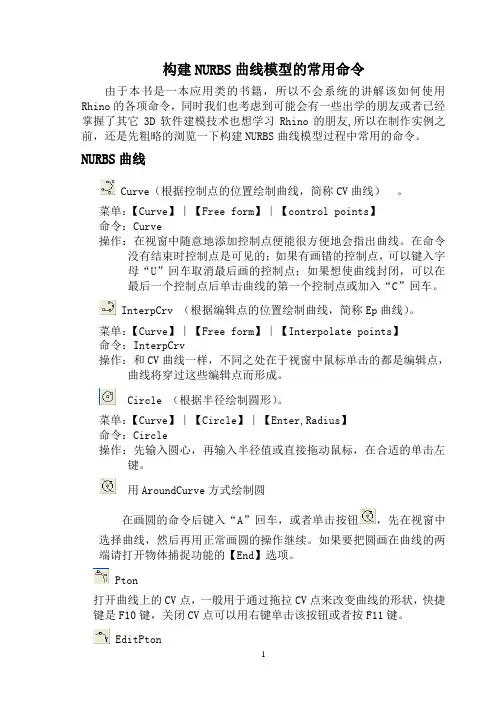

1 构建NURBS曲线模型的常用命令

由于本书是一本应用类的书籍，所以不会系统的讲解该如何使用Rhino的各项命令，同时我们也考虑到可能会有一些出学的朋友或者已经掌握了其它3D软件建模技术也想学习Rhino的朋友,所以在制作实例之前，还是先粗略的浏览一下构建NURBS曲线模型过程中常用的命令。

NURBS曲线

Curve（根据控制点的位置绘制曲线，简称CV曲线） 。

菜单：【Curve】∣【Free form】∣【control points】

命令：Curve

操作：在视窗中随意地添加控制点便能很方便地会指出曲线。在命令没有结束时控制点是可见的；如果有画错的控制点，可以键入字母“U”回车取消最后画的控制点；如果想使曲线封闭，可以在最后一个控制点后单击曲线的第一个控制点或加入“C”回车。

InterpCrv （根据编辑点的位置绘制曲线，简称Ep曲线）。

菜单：【Curve】∣【Free form】∣【Interpolate points】

命令：InterpCrv

操作：和CV曲线一样，不同之处在于视窗中鼠标单击的都是编辑点，曲线将穿过这些编辑点而形成。

Circle （根据半径绘制圆形）。

菜单：【Curve】∣【Circle】∣【Enter,Radius】

命令：Circle

操作：先输入圆心，再输入半径值或直接拖动鼠标，在合适的单击左键。

用AroundCurve方式绘制圆

在画圆的命令后键入“A”回车，或者单击按钮，先在视窗中选择曲线，然后再用正常画圆的操作继续。如果要把圆画在曲线的两端请打开物体捕捉功能的【End】选项。

Pton

打开曲线上的CV点，一般用于通过拖拉CV点来改变曲线的形状，快捷键是F10键，关闭CV点可以用右键单击该按钮或者按F11键。

EditPton 2 打开曲线上的EP点，一般用于通过拖拉EP点来改变曲线的形状。

matlab曲线颜色命令

摘要：

一、引言

二、MATLAB中曲线颜色命令的概述

1.曲线颜色命令的基本格式

2.曲线颜色命令的种类

三、MATLAB中绘制曲线的实例

1.绘制二维曲线

2.三维曲线绘制

四、MATLAB中曲线颜色命令的设置

1.颜色设置方法

2.颜色命令的参数详解

五、MATLAB中曲线颜色命令的应用领域

六、总结

正文：

一、引言

MATLAB是一款功能强大的数学软件，广泛应用于科学计算、数据分析、可视化等领域。在MATLAB中，绘制曲线是经常用到的操作，而曲线的颜色设置则是提高图表美观度的重要手段。本文将详细介绍MATLAB中曲线颜色命令的使用方法和技巧。

二、MATLAB中曲线颜色命令的概述 1.曲线颜色命令的基本格式

在MATLAB中，曲线颜色命令通常以“color”为关键字，用于指定绘制的曲线颜色。其基本格式如下：

```matlab

plot(x, y, "color", 颜色代码);

```

其中，x和y分别为曲线对应的x轴和y轴数据，颜色代码表示所需颜色的十六进制代码。

2.曲线颜色命令的种类

在MATLAB中，颜色可以通过三种方式指定：

（1）颜色名称：如"red"、"green"、"blue"等；

（2）十六进制颜色代码：如"0xFF0000"（红色）、"0x00FF00"（绿色）、"0x0000FF"（蓝色）等；

（3）RGB元组：如[1, 0, 0]（红色）、[0, 1, 0]（绿色）、[0, 0, 1]（蓝色）等。

三、MATLAB中绘制曲线的实例

1.绘制二维曲线

下面是一个使用MATLAB绘制二维曲线的例子：

```matlab

x = 0:0.1:2*pi;

y = sin(x);

plot(x, y, "color", "red"); ```

这个例子中，我们首先定义了x轴和y轴的数据，然后使用plot函数绘制曲线，并使用颜色命令设置曲线颜色为红色。

CAD中绘制连续曲线的方法

CAD软件是现代工程设计中不可或缺的工具，它能够帮助工程师和设计师以精确的方式制作图纸和模型。在CAD软件中，绘制曲线是非常常见的操作之一。本文将介绍一些绘制连续曲线的方法，帮助读者更好地使用CAD软件。

1. 使用样条曲线工具：

CAD软件通常都会提供样条曲线工具，用于绘制平滑的曲线。在绘制过程中，通过在给定的控制点上点击鼠标，CAD软件会自动调整曲线，以使其穿过这些控制点。这种方法适用于需要绘制复杂形状的曲线，如自然曲线或曲线的局部细节。

2. 使用曲线命令：

一些CAD软件提供了专门的曲线命令，用于绘制不同类型的曲线。例如，贝塞尔曲线命令可以通过指定控制点和节点来创建平滑曲线。它允许用户自由地控制曲线的形状和曲率，从而创建各种复杂的曲线。

3. 使用圆弧工具：

CAD软件中的圆弧工具可以用于绘制弧形和圆形曲线。通过指定起始点、结束点和半径，CAD软件可以自动生成所需的曲线。这种方法适用于绘制不需要太多自定义控制的简单弧形和圆形曲线。

4. 使用点和直线连接： 在CAD软件中，通过使用点和直线进行连接，可以绘制出平滑的曲线。这种方法适用于需要绘制简单的曲线，比如折线。首先，通过使用点工具绘制出曲线的关键点。然后，使用直线工具将这些点连接起来，形成平滑的曲线。

5. 使用插值命令：

一些CAD软件提供了插值命令，它可以根据给定的控制点自动创建平滑曲线。用户只需要指定曲线上的关键点，CAD软件将会根据这些点自动生成平滑曲线。这种方法适用于需要绘制无需太多自定义控制的简单曲线。

绘制连续曲线是CAD软件中的常见操作，掌握以上几种方法将会大大提高工程师和设计师的工作效率。不同的方法适用于不同的曲线类型和需求。因此，根据具体情况选择最合适的方法进行绘制是非常重要的。

总结起来，使用CAD软件绘制连续曲线的方法有：样条曲线工具、曲线命令、圆弧工具、点和直线连接，以及插值命令。通过掌握和熟练运用这些方法，读者将能够在CAD软件中轻松地绘制各种复杂和简单的曲线。希望本文能够帮助读者更好地使用CAD软件，并在工程设计中取得更好的成果。

CAD绘图技巧：运用曲线命令绘制平滑曲线

在CAD软件中，曲线命令是绘图中常用的功能之一。它能够帮助我们绘制各种平滑曲线，使我们的绘图更加精确和美观。下面我们来介绍一些关于曲线命令的使用技巧和注意事项，希望对大家的绘图工作有所帮助。

首先，我们需要明白曲线命令的基本使用方法。在CAD软件中，通过输入“curve”或者选择工具栏中的曲线图标，即可进入曲线命令模式。接下来，您可以选择不同的曲线类型进行绘制，如多段线、样条曲线、贝塞尔曲线等。根据实际需求，选择适合的曲线类型进行绘制。

在绘制平滑曲线时，最常用的是样条曲线。样条曲线的特点是可以通过控制点来调整曲线的形状和平滑度。首先，我们需要选择控制点的位置，然后CAD软件根据这些点自动生成一条平滑的曲线。

在选择控制点时，我们需要注意一些细节。首先，控制点的数量和位置会直接影响到曲线的形状。较少的控制点可能导致曲线不够精确，而较多的控制点则可能使曲线过于复杂。因此，在选择控制点时，我们需要根据实际需要找到一个平衡点。

其次，控制点的位置也会影响曲线的平滑度。过于集中或者过于分散的控制点都可能导致曲线不够平滑。因此，在选择控制点的位置时，我们需要尽量使其分布均匀，避免过度集中或分散。

一旦选择了合适的控制点位置，我们可以通过调整控制点来改变曲线的形状。在CAD软件中，通常可以通过点击控制点并拖动来进行调整。此外，还可以通过添加或删除控制点来进一步改变曲线的形状。通过灵活运用这些功能，我们可以绘制出各种复杂的平滑曲线。

除了样条曲线外，贝塞尔曲线也是绘制平滑曲线的好选择。与样条曲线不同的是，贝塞尔曲线需要通过设置锚点和控制点来确定曲线的形状。我们可以通过拖动控制点来调整曲线的形状，从而制作出非常精确的平滑曲线。

在使用曲线命令时，有一些注意事项需要我们注意。首先，我们需要保证绘制的曲线与其他图形相连接，不应有断裂或重叠。这可以通过细心调整控制点的位置来实现。
