变电站综合自动化系统研讨

浅谈变电站的综合自动化系统

摘要：本文简要介绍了变电站综合自动化系统的重要性和发展趋势，对变电站综合自动化系统结构及实现的基本功能作了简要说明，同时指出了变电站自动化系统目前存在的问题并提出了改进建议；但是，由于变电站综合自动化系统是一项复杂系统工程，它涉及到多种专业技术，在实际的运行过程中，难免会遇到各种各样的问题。本文以此展开探讨，从技术、管理、人员素质等方面阐述了当前变电站综合自动化系统实际应用中存在的若干问题，并以期对改善变电站综合自动化系统的运行管理提出有益的建议。

关键词：变电站；综合自动化；系统

1 变电站综合自动化系统概述

随着科学技术的发展以及电力改革的不断深入，变电站的综合自动化系统以其可靠的性能、操作简单、扩展性强等特点逐步在变电站的监控项目中得到了很好的应用。就其内涵来说，变电站综合自动化系统主要是指采用微机保护和微机远动技术，分别采集变电站的模拟量、脉冲量、开关状态量及一些非电量信号，经过功能的重新组合，按照预定的程序和要求实现变电站监视、测量、协调和控制自动化的集合体和全过程，从而实现数据共享和资源共享，提高变电站自动化的整体效益。

由于变电站综合自动化系统取代了原来的一般的自动化，通过优化的组合方式，就是要在电网改造过程中实现随时在线监视电网运行参数、设备运行状态，以便在变电站内部装置发生异常时能够及时报警，促使供电企业能够快速、准确的隔离和消除事故，并完成变电站运行参数在线计算、存储、统计、分析报表和远传，从而保证供电质量。所以，从长远来看，网络化、智能化、信息化的变电站综合自动系统是电网改造过程中发展的必然趋势，其在保障电网安全、稳定运行，提高企业生产力和企业经济效益方面都发挥了积极的作用。

2 变电站综合自动化所体现的功能

变电站综合自动化功能的综合是其区别于常规变电站的最大特点，它以计算机技术为基础，以数据通讯为手段，以信息共享为目标。变电站综合自动化功能由电网安全稳定运行和变电站建设、运行维护的综合经济效益要求所决定。变电站在电网中的地位和作用不同，变电站自动化系统有不同的功能。对于中低压变电站，以便更好地实施无人值班，达到减人增效的目的；而对高压变电站（220kV及以上）的建设和设计来说，是要求用先进的控制方式，解决各专业在技术上分散、自成系统，重复投资，甚至影响运行可靠性。

关于变电站综合自动化改造的探讨

随着电力系统的快速发展，变电站在电网中起着至关重要的作用。变电站综合自动化改造是当前变电站建设和改造的重要内容之一。本文将深入探讨变电站综合自动化改造的背景、意义、现状以及未来发展趋势，以期为相关领域的研究和实践提供参考。

一、背景

随着电力系统的不断发展，变电站在电网中的地位愈发重要。传统的变电站运行方式已经不能满足新的需求，需要通过技术手段进行优化和改造。综合自动化是现代化电力系统建设的必然选择，也是大力提高电力系统运行效率、可靠性和经济性的关键手段。

二、意义

1.提高自动化水平。综合自动化改造可以提高变电站的自动化水平，降低对人工干预的依赖，提高系统的智能化水平，从而提高变电站的运行效率。

2.提高系统的可靠性和安全性。综合自动化改造可以使变电站设备的运行更加稳定和可靠，提高系统对故障的检测和应对能力，从而提高变电站的安全性。

3.降低运行成本。综合自动化改造可以减少人工干预，降低运行成本，提高变电站的经济性和竞争力，从而为电网建设和运行节约成本。

三、现状

目前国内外对变电站综合自动化改造已经有了一定的研究和实践。传统的变电站绝大多数采用手动操作，系统自动化程度较低，这在一定程度上制约了电网的运行效率和安全性。随着国内外电力系统的迅速发展，变电站综合自动化改造已经成为了改进传统电力系统的关键一环，得到了广泛的重视。

四、未来发展趋势

1.智能化技术的应用。随着智能化技术的发展，未来的变电站综合自动化改造将更加智能化，系统会更加自适应，智能化程度将大大提高。

2.设备互联互通。未来的变电站综合自动化改造将更加注重设备之间的互联互通，实现设备之间的智能协同和信息共享，提高系统的整体性能。

变电站综合自动化改造是未来电力系统发展的重要方向，具有重要的意义和巨大的潜在价值。我们需要在实践和研究中不断深化对变电站综合自动化改造的认识，不断推动技术的进步，为我国电力系统的现代化建设和发展做出更大的贡献。

变电站综合自动化系统通信方式的探讨

内部和外部的变电站综合自动化系统通信网络的可靠性，稳定性的关键是根据变电站自动化系统的整体需求，确保合理选择软件的基础上，系统的可靠性和稳定性变电站的安全稳定运行和硬件设备，通信信道，通信接口和通信协议。

标签：变电站；综合自动化；通信方式；探讨。

一、引言

变电站综合自动化系统本质上是一个分层分布式控制系统由多台计算机的几个子系统，包括监测，保护装置电能质量自动控制系统组成。在每个子系统中，由多个智能模块来构成，如计算机的保护，变压器保护，电容器保护和各种线路保护。因此，在综合自动化系统当中，我们必须要在每个子系统当中来进行信息的交换，这样可以减少重复，而且还可以简化各变电站二次设备之间的互连配置，从而提高各子系统之间数据通信的安全性。

二、变电站综合自动化系统通信网络应用

1.1变电站自动化系统通信网络的要求

根据变电站综合自动化系统对于操作环境的特殊要求，数据网络在变电站自动化系统应符合下列要求：①快速的实时响应能力； ②可靠性高； ③良好的电磁兼容性； ④层状结构。变电站通信网络的信息应该是随着时间的国际标准相一致的：在设备层和隔离层之间，在各个装置之间的间距，间隔层是1毫秒?各单元间100ms的间隔；间隔层和变电站层之间10毫秒? 1000毫秒；个人站级设备之间，变电站和控制中心之间≥ 1000毫秒。

1.2变电站通信网络

1.2.1 RS-422/485总线

隔离层的功能RS-422/485各种数据总线结构实际上是由一个IPC完成时，IPC接收的智能卡外围设备接口RS-422/485通信和处理直接显示为背景监测后收集RS-232串行智能电子设备，并通过对主计划串口发送。RS- 485是一种低成本，操作半双工总线结构简单，在实际应用中，RS422和RS485串行传输速率是好的指标的100kbps的1000米的传输速率，短距离速度可以达到10Mbps ；

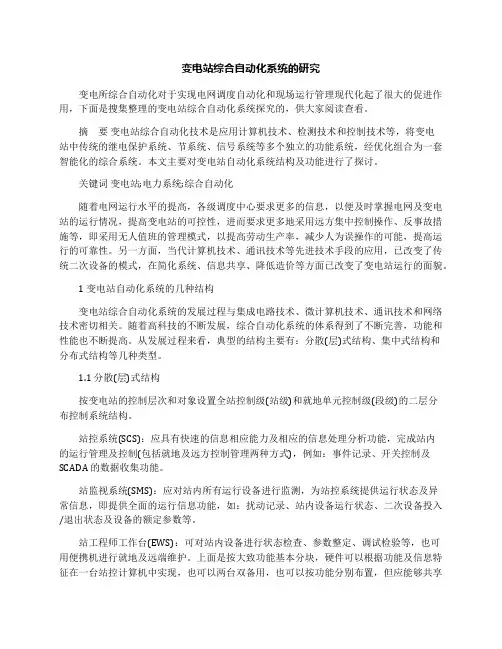

变电站综合自动化系统的研究

变电所综合自动化对于实现电网调度自动化和现场运行管理现代化起了很大的促进作用，下面是搜集整理的变电站综合自动化系统探究的，供大家阅读查看。

摘 要 变电站综合自动化技术是应用计算机技术、检测技术和控制技术等，将变电站中传统的继电保护系统、节系统、信号系统等多个独立的功能系统，经优化组合为一套智能化的综合系统。本文主要对变电站自动化系统结构及功能进行了探讨。

关键词 变电站;电力系统;综合自动化

随着电网运行水平的提高，各级调度中心要求更多的信息，以便及时掌握电网及变电站的运行情况，提高变电站的可控性，进而要求更多地采用远方集中控制操作、反事故措施等，即采用无人值班的管理模式，以提高劳动生产率，减少人为误操作的可能，提高运行的可靠性。另一方面，当代计算机技术、通讯技术等先进技术手段的应用，已改变了传统二次设备的模式，在简化系统、信息共享、降低造价等方面已改变了变电站运行的面貌。

1 变电站自动化系统的几种结构

变电站综合自动化系统的发展过程与集成电路技术、微计算机技术、通讯技术和网络技术密切相关。随着高科技的不断发展，综合自动化系统的体系得到了不断完善，功能和性能也不断提高。从发展过程来看，典型的结构主要有：分散(层)式结构、集中式结构和分布式结构等几种类型。

1.1 分散(层)式结构

按变电站的控制层次和对象设置全站控制级(站级)和就地单元控制级(段级)的二层分布控制系统结构。

站控系统(SCS)：应具有快速的信息相应能力及相应的信息处理分析功能，完成站内的运行管理及控制(包括就地及远方控制管理两种方式)，例如：事件记录、开关控制及SCADA 的数据收集功能。

站监视系统(SMS)：应对站内所有运行设备进行监测，为站控系统提供运行状态及异常信息，即提供全面的运行信息功能，如：扰动记录、站内设备运行状态、二次设备投入/退出状态及设备的额定参数等。
