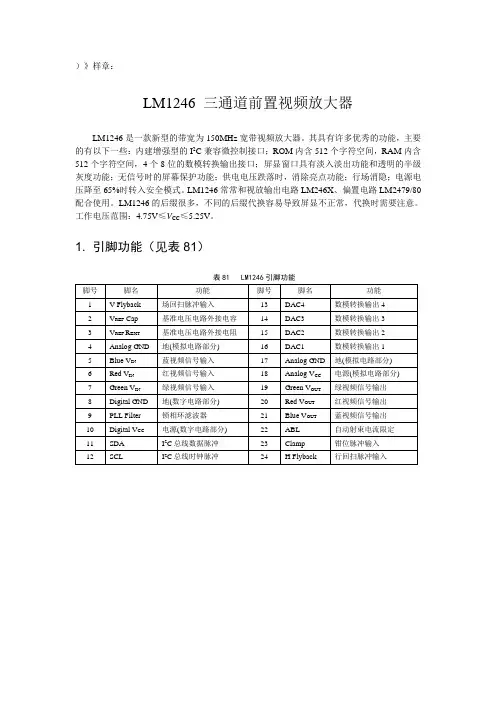

LM1246 三通道前置视频放大器
LM1246是一款新型的带宽为150MHz宽带视频放大器。其具有许多优秀的功能，主要的有以下一些：内建增强型的I2C兼容微控制接口；ROM内含512个字符空间，RAM内含512个字符空间，4个8位的数模转换输出接口；屏显窗口具有淡入淡出功能和透明的半级灰度功能；无信号时的屏幕保护功能；供电电压跌落时，消除亮点功能；行场消隐；电源电压降至65%时转入安全模式。LM1246常常和视放输出电路LM246X、 偏置电路LM2479/80配合使用。LM1246的后缀很多，不同的后缀代换容易导致屏显不正常，代换时需要注意。工作电压范围：4.75V≤VCC≤5.25V。
1. 引脚功能（见表81）
表81 LM1246引脚功能
脚号 脚名 功能 脚号 脚名 功能
1 V Flyback 场回扫脉冲输入 13 DAC4 数模转换输出4
2 VREF Cap 基准电压电路外接电容 14 DAC3 数模转换输出3
3 VREF REXT 基准电压电路外接电阻 15 DAC2 数模转换输出2
4 Analog GND 地(模拟电路部分) 16 DAC1 数模转换输出1
5 Blue VIN 蓝视频信号输入 17 Analog GND 地(模拟电路部分)
6 Red VIN 红视频信号输入 18 Analog VCC 电源(模拟电路部分)
7 Green VIN 绿视频信号输入 19 Green VOUT 绿视频信号输出
8 Digital GND 地(数字电路部分) 20 Red VOUT 红视频信号输出
9 PLL Filter 锁相环滤波器 21 Blue VOUT 蓝视频信号输出
10 Digital VCC 电源(数字电路部分) 22 ABL 自动射束电流限定
11 SDA I2C总线数据脉冲 23 Clamp 钳位脉冲输入
12 SCL I2C总线时钟脉冲 24 H Flyback 行回扫脉冲输入 2. 内部框图（见图114）
《家电维修一》
1、海信TC2125 (A3)机心自动搜索时能把所有的节目识别出来，并存储，图像清晰，恢复
正常收看后，个节目都偏离正常位置：AFT电路V121漏电。
2、海信TC2140M(CPU M37211M2-562SP)(小信号处理TDA8361)搜索识别和位置正常，搜
索完后一个节目也没有，原先存的节目基本正常,换CPU,存储器不能解决故障，固定高频头
AFT电压，出现清晰图像和伴音：AFT电路有一个三极管击穿。
判断AFT电路故障方法：进入手动微调状态，向上或向下，声图有较大变化或手动微调
能声像俱佳，退出后变差，就认定AFT电路故障。
索尼背投彩电检修实例（上）
1、指示灯亮，无光栅，无伴音：IC803(CA0007AD)坏，投影管漏油。
2、屏幕中心由一个一分硬币大小的圆形污斑：有一个投影管不良。
3、红光栅，回扫线：聚焦组件某一引线虚焊。
4、有时屏幕上无字幕，有时还伴有水平聚焦变差现象，垂直聚焦良好：
IC501(2)D527(5V)击穿。
索尼大屏幕彩电慢性绿色故障的检修 KV-L34MF1 从左到右慢慢变绿：消磁控制
电路故障，应急改进方法。
用飞利浦CTV-222S遥控系统改造索尼KV-2553TC彩电。
长虹C2588（NC-2)彩电屡烧行管:光电耦合器NQ826集电极R842(56欧）变大为
140K。
海尔HT 2529彩电换太黑屏的取消方法
图像内容影响场副总线控制扑朔迷离 东杰EK2198A （小信号处理TV1231N),
（CPU TMP87CK38N)图像向中间压缩，忽大忽小：进入维修状态，调MOD0,MOD1.
高路华TC2528 CPU（34300N4-721SP)每次开机进入AV状态(待机状态）的解密
方法。
TDA4501.TDA8305(27)C416介质损耗变变大（行逆程电容变质引起沙堡异常）引
起故障现象是行幅略有缩小，右侧有一垂直黑带。
长虹通病故障总汇
TDA机芯
1、 长虹TDA机芯电源电路：C814--47UF/50V C820--4.7UF/50V V810--Z5295易损。
2、 长虹TDA机芯电路：水平一条亮线 TDA3653/3654集成电路脱焊。
3、 长虹TDA机芯电路：水平一条亮线 偏转线圈插座脱焊。
4、 长虹TDA机芯电路：光栅涨缩，+B电压由115伏下降为90伏或100伏左右，请将C411取消，电源板L876短接即可。
5、 长虹TDA机芯电路：水平一条亮线 维修开关漏电。
6、 长虹P2119出现"M"怎样消 用手按住电源开关不放，用遥控器“待机”，在用遥控器开机，就可以。
7、 长虹C2992出现上半部图象有锯齿状，经查c825[场供电电容]35v/1000uf后正常。
8、 长虹C2592机烧行管：OM8362（52）脚外接C134（22NF）瓷片电容不良。
9、 长虹用OM8362系列机型，梳状检修：将OM8362（16）脚对地短路，若能正常接收TV信号，则断定AV开关或梳状有问题。
10、 长虹D2522A机老烧行管：T401行推动出W409跨线有列焊重焊正常。（因W409跨线旁有一锣钉压紧，故易列焊。）。
11、 长虹D2965A机出现模拟量呈三阶梯：此故障为存储器不良----PCF8582E-2，换后用遥控关机一次即好。（CPU用CH05002）。
12、 长虹D2966关机喇叭“扑”声：将遥控电源电容C092/100UF/16V改为470UF/25V既可。
13、 长虹D2965A图像闪动：是电容C411/10UF/160V不良（此时场有拉宽现象）。
14、 水平亮线。此现象大多是TDA3654/TDA3653坏（在电源正常情况下要将C313---100UF/35V换成100HF/50V ，必要时也可将VD318--RU2和电源C814--47UF/50F也同时换掉），也有R392--3.3M和视放板上R1519--220K开路引起水平亮线，还有就是维修开关（可以把它焊下不用）。

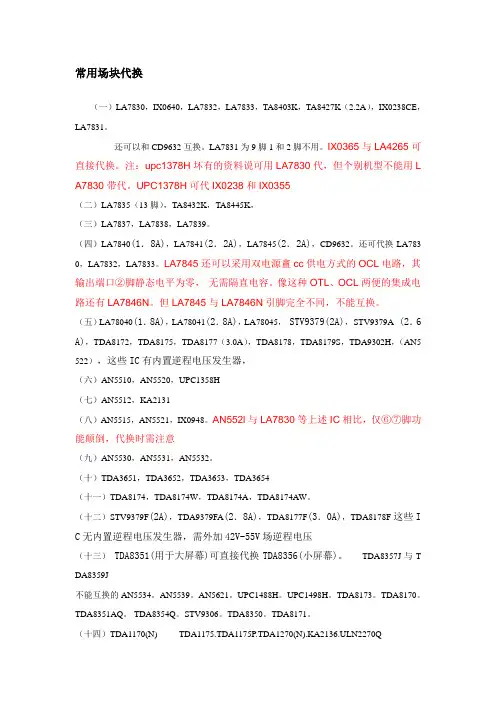

常用场块代换
（一）LA7830，IX0640，LA7832，LA7833，TA8403K，TA8427K（2.2A），IX0238CE，LA7831。
还可以和CD9632互换。LA7831为9脚1和2脚不用。IX0365与LA4265可直接代换。注：upc1378H坏有的资料说可用LA7830代，但个别机型不能用LA7830带代。UPC1378H可代IX0238和IX0355
（二）LA7835（13脚），TA8432K，TA8445K，
（三）LA7837，LA7838，LA7839。
（四）LA7840(1．8A)，LA7841(2．2A)，LA7845(2．2A)，CD9632。还可代换LA7830，LA7832，LA7833。LA7845还可以采用双电源盫cc供电方式的OCL电路，其输出端口②脚静态电平为零， 无需隔直电容。像这种OTL、OCL两便的集成电路还有LA7846N。但LA7845与LA7846N引脚完全不同，不能互换。
（五）LA78040(1．8A)，LA78041(2．8A)，LA78045， STV9379(2A)， STV9379A (2．6A)，TDA8172，TDA8175，TDA8177（3.0A），TDA8178，TDA8179S，TDA9302H，（AN5522），这些IC有内置逆程电压发生器，
（六）AN5510，AN5520，UPC1358H
（七）AN5512，KA2131
（八）AN5515，AN5521，IX0948。AN552l与LA7830等上述IC相比，仅⑥⑦脚功能颠倒，代换时需注意
（九）AN5530，AN5531，AN5532。
（十）TDA3651，TDA3652，TDA3653，TDA3654
（十一）TDA8174，TDA8174W，TDA8174A，TDA8174AW。
（十二）STV9379F(2A)，TDA9379FA(2．8A)，TDA8177F(3．0A)，TDA8178F这些IC无内置逆程电压发生器，需外加42V-55V场逆程电压
