50N10场效应管的参数包括：
1. 极性：NPN。
2. 漏源电压（Vds）：100V。
3. 栅源电压（Vgs）：±20V。
4. 漏极电流（Id）：连续ID为50A，脉冲IDM为70A。
5. 单脉冲雪崩能量（EAS）：256mJ。
6. 总耗散功率（PD）：85W。
7. 存储温度（TSTG）：-55~+175℃。
8. 工作温度（TJ）：-55~+175℃。
此外，50N10场效应管还有多种封装形式，包括TO-252、TO-220和TO-220F等。
以上内容仅供参考，如需更准确全面的信息，可查看50N10场效应管的规格书或咨询专业人士。

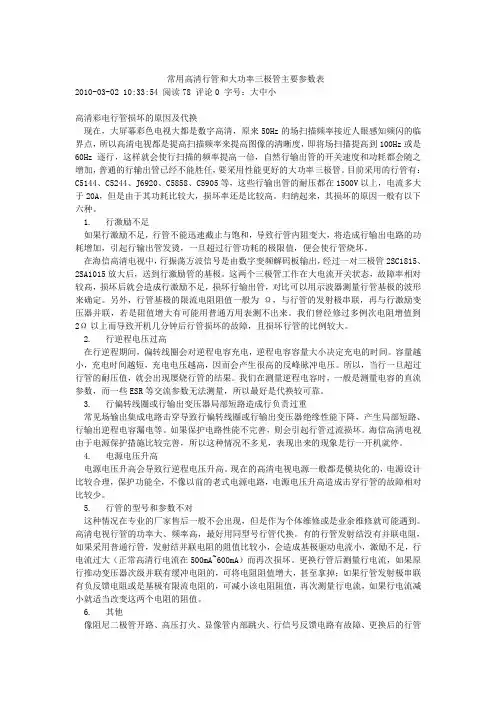

常用高清行管和大功率三极管主要参数表
2010-03-02 10:33:54 阅读78 评论0 字号：大中小
高清彩电行管损坏的原因及代换
现在，大屏幕彩色电视大都是数字高清，原来50Hz的场扫描频率接近人眼感知频闪的临界点，所以高清电视都是提高扫描频率来提高图像的清晰度，即将场扫描提高到100Hz或是60Hz逐行，这样就会使行扫描的频率提高一倍，自然行输出管的开关速度和功耗都会随之增加，普通的行输出管已经不能胜任，要采用性能更好的大功率三极管。目前采用的行管有：C5144、C5244、J6920、C5858、C5905等，这些行输出管的耐压都在1500V以上，电流多大于20A，但是由于其功耗比较大，损坏率还是比较高。归纳起来，其损坏的原因一般有以下六种。
1. 行激励不足
如果行激励不足，行管不能迅速截止与饱和，导致行管内阻变大，将造成行输出电路的功耗增加，引起行输出管发烫，一旦超过行管功耗的极限值，便会使行管烧坏。
在海信高清电视中，行振荡方波信号是由数字变频解码板输出，经过一对三极管2SC1815、2SA1015放大后，送到行激励管的基极。这两个三极管工作在大电流开关状态，故障率相对较高，损坏后就会造成行激励不足，损坏行输出管，对比可以用示波器测量行管基极的波形来确定。另外，行管基极的限流电阻阻值一般为Ω，与行管的发射极串联，再与行激励变压器并联，若是阻值增大有可能用普通万用表测不出来。我们曾经修过多例次电阻增值到2Ω以上而导致开机几分钟后行管损坏的故障，且损坏行管的比例较大。
2. 行逆程电压过高
在行逆程期间，偏转线圈会对逆程电容充电，逆程电容容量大小决定充电的时间。容量越小，充电时间越短，充电电压越高，因而会产生很高的反峰脉冲电压。所以，当行一旦超过行管的耐压值，就会出现屡烧行管的结果。我们在测量逆程电容时，一般是测量电容的直流参数，而一些ESR等交流参数无法测量，所以最好是代换较可靠。
部分场效应管型号 用途参数
型号 材料 管脚 用途 参数
3DJ6 NJ 低频放大 20V0.35MA0.1W
2E3C NMOS GDS 开关 600V11A150W0.36
2SJ117 PMOS GDS 音频功放开关 400V2A40W
2SJ118 PMOS GDS 高速功放开关 140V8A100W50/70nS0.5
2SJ122 PMOS GDS 高速功放开关 60V10A50W60/100nS0.15
2SJ136 PMOS GDS 高速功放开关 60V12A40W 70/165nS0.3
2SJ143 PMOS GDS 功放开关 60V16A35W90/180nS0.035
2SJ172 PMOS GDS 激励 60V10A40W73/275nS0.18
2SJ175 PMOS GDS 激励 60V10A25W73/275nS0.18
2SJ177 PMOS GDS 激励 60V20A35W140/580nS0.085
2SJ201 PMOS
2SJ306 PMOS GDS 激励 60V14A40W30/120nS0.12
2SJ312 PMOS GDS 激励 60V14A40W30/120nS0.12
2SK30 NJ SDG 低放音频 50V0.5mA0.1W0.5dB
2SK30A NJ SDG 低放低噪音频 50V0.3-6.5mA0.1W0.5dB
2SK108 NJ SGD 音频激励开关 50V1-12mA0.3W70 1DB
2SK118 NJ SGD 音频话筒放大 50V0.01A0.1W0.5dB
2SK168 NJ GSD 高频放大 30V0.01A0.2W100MHz1.7dB
2SK192 NJ DSG 高频低噪放大 18V12-24mA0.2W100MHz1.8dB
2SK193 NJ GSD 高频低噪放大 20V0.5-8mA0.25W100MHz3dB

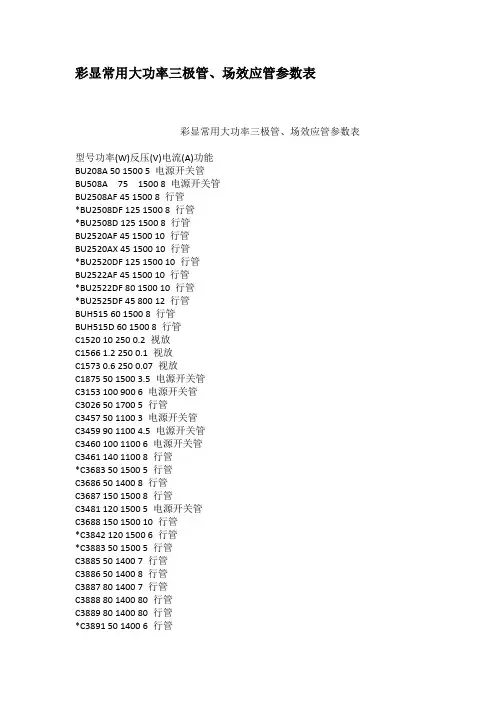

彩显常用大功率三极管、场效应管参数表
彩显常用大功率三极管、场效应管参数表
型号功率(W)反压(V)电流(A)功能
BU208A 50 1500 5 电源开关管
BU508A 75 1500 8 电源开关管
BU2508AF 45 1500 8 行管
*BU2508DF 125 1500 8 行管
*BU2508D 125 1500 8 行管
BU2520AF 45 1500 10 行管
BU2520AX 45 1500 10 行管
*BU2520DF 125 1500 10 行管
BU2522AF 45 1500 10 行管
*BU2522DF 80 1500 10 行管
*BU2525DF 45 800 12 行管
BUH515 60 1500 8 行管
BUH515D 60 1500 8 行管
C1520 10 250 0.2 视放
C1566 1.2 250 0.1 视放
C1573 0.6 250 0.07 视放
C1875 50 1500 3.5 电源开关管
C3153 100 900 6 电源开关管
C3026 50 1700 5 行管
C3457 50 1100 3 电源开关管
C3459 90 1100 4.5 电源开关管
C3460 100 1100 6 电源开关管
C3461 140 1100 8 行管
*C3683 50 1500 5 行管
C3686 50 1400 8 行管
C3687 150 1500 8 行管
C3481 120 1500 5 电源开关管
C3688 150 1500 10 行管
*C3842 120 1500 6 行管
*C3883 50 1500 5 行管
C3885 50 1400 7 行管
C3886 50 1400 8 行管
C3887 80 1400 7 行管
C3888 80 1400 80 行管
. . . .
. . . . . 三极管参数代换表 三极管参数大全
型号耐压(V) 电流(A) 功率(W) 型号耐压(V) 电流(A) 功率(W)
B857 70V 4A 40W BU2508A 1500V 8A 125W
BU2508AF 1500V 8A 45W BU2508DF 1500V 8A 45W
BU2520AF 1500V 10A 45W BU2520AX 1500V 10A 45W
BU2520DF 1500V 10A 45W BU2520DX 1500V 10A 45W
BU2522AF 1500V 10A 45W BU2522AX 1500V 10A 45W
BU2522DF 1500V 10A 45W BU2522DX 1500V 10A 45W
BU2525AF 1500V 12A 45W BU2525AX 1500V 12A 45W
BU2527AF 1500V 12A 45W BU2527AX 1500V 12A 45W
BU2532AL 1500V 15A 150W BU2532AW 1500V 16A 125W
BU2725DX 1700V 12A 45W BU406 400V 5A 60W
BU4522AF 1500V 10A 45W BU4522AX 1500V 10A 45W
BU4523AF 1500V 11A 45W BU4523AX 1500V 11A 45W
BU4525AF 1500V 12A 45W BU4525DF 1500V 12A 45W
BU4530AL 1500V 16A 125W BU4530AW 1500V 16A 125W
BUH1015 1500V 14A 70W BUH315D 1500V 6A 44W
