跌落测试国家标准

针对跌落实验国家有专门的标准，跌落方式都是一角、三边、六面之自由落体，至于跌落的高度是根据产品重量而定，有分90cm、76cm、65cm几个等级!

包装货物重量（lbs）/（㎏） 落下高度（inches）/（㎝）

61~100 lbs（22 in

跌落测试某公司标准

任务说明

该项目测试移动台结构强度，抗跌落破坏的能力，以降低返修率。

测试方法

.1 参照标准

.2 测试工具

跌落试验机，如无该设备，也可用手按照标准进行操作（需要一定经验）。

.3 测试参数

试验表面： 水泥地或钢质板

跌落高度：

普通移动台 120cm （关机状态）

100cm （开机状态）

特殊移动台 80cm (关机状态)

60cm （开机状态）

跌落位置： 10（4角6面）

测试应力： 每个位置跌落1次,不同手机选择不同跌落位置(尽量选择易损坏方向)

测试样品数： 3(研发样机试验) / 5(鉴定试验)

注1： 特殊移动台指大屏幕PDA移动台等 （显示屏可见面积不小于机壳正面表面积 40%或 25cm2）。

通过准则

表2 跌落试验判定准则

测试后的判定准则

1 无功能性的损坏，应仍能正常使用

2 内部无破损，无脱落器件无功能性的损坏，应仍能正常使用

3 外壳无破裂或者碎裂，轻微磨损和轻微裂纹是允许的

4 关机跌落时电池允许脱离主体；开机跌落时，电池允许脱开不超过4次。

5 上下盖不能移位，不能开口（能简单压合的上下盖开口现象允许）

6 有翻盖的移动台，翻盖不能脱离主体

7 天线无明显变形

任务说明

测试移动台受振动冲击性能。

测试方法

.1 参照标准

.2 测试工具

随机振动台(GSM,PCS) / 正弦振动台（CDMA）

.3 测试参数

GSM,PCS： 振动位置：3面（3个垂直面x,y,z）

持续时间：30分钟 / 面

CDMA：

扫描频率： 5Hz～500Hz～5Hz；

振动时间： 30分钟/面（X，Y，Z共三个方向）

扫描方式： 先单调升频，再单调下降

测试样品数： 3台

注： 振动中，移动台处于开机状态中，在振动中监视移动台的频率误差和相位误差。

通过准则

表3 振动试验判定准则

测试后的判定准则 PASS FAIL

1 按照附录A无功能性的损坏，应能正常使用

2 按照附录B要求，检查频率和相位误差，指标必须在允许范围内。

3 内部无破损，无脱落器件

4 外壳无破裂或者碎裂，轻微磨损和轻微裂纹是允许的

合集下载

跌落测试的标准及判定准则

跌落测试的标准及判定准则

跌落测试的标准及判定准则

针对跌落实验国家有专门的标准，跌落方式都是一角、三边、六面之自由落体，至于跌落的高度是根据产品重量而定，有分90cm、76cm、65cm几个等级!

重量:0.454kg-9.52kg试摔高度:76.20cm;

重量:9.53kg-18.59kg试摔高度:60.69cm;

重量:18.6kg-27.66kg试摔高度:45.72cm;

重量:27.7kg-45.30kg 试摔高度:30.48cm

跌落测试后的判定准则

1 无功能性的损坏，应仍能正常使用

2 内部无破损，无脱落器件无功能性的损坏，应仍能正常使用

3 外壳无破裂或者碎裂，轻微磨损和轻微裂纹是允许的

4 关机跌落时电池允许脱离主体;开机跌落时，电池允许脱开不超过4次。

5 上下盖不能移位，不能开口(能简单压合的上下盖开口现象允许)

6 有翻盖的移动台，翻盖不能脱离主体

7 天线无明显变形

如需详细资料请咨询昆山海达精密仪器有限公司。

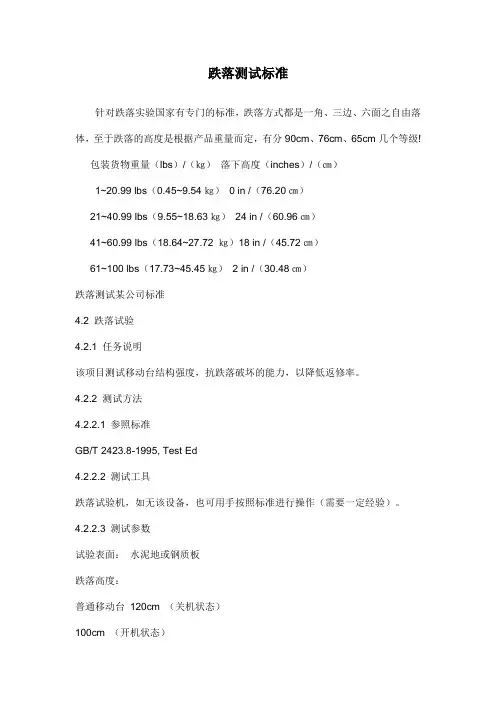

跌落测试标准

跌落测试标准

跌落测试标准

针对跌落实验国家有专门的标准，跌落方式都是一角、三边、六面之自由落体，至于跌落的高度是根据产品重量而定，有分90cm、76cm、65cm几个等级!

包装货物重量（lbs）/（㎏） 落下高度（inches）/（㎝）

1~20.99 lbs（0.45~9.54㎏） 0 in /（76.20㎝）

21~40.99 lbs（9.55~18.63㎏） 24 in /（60.96㎝）

41~60.99 lbs（18.64~27.72 ㎏）18 in /（45.72㎝）

61~100 lbs（17.73~45.45㎏） 2 in /（30.48㎝）

跌落测试某公司标准

4.2 跌落试验

4.2.1 任务说明

该项目测试移动台结构强度，抗跌落破坏的能力，以降低返修率。

4.2.2 测试方法

4.2.2.1 参照标准

GB/T 2423.8-1995, Test Ed

4.2.2.2 测试工具

跌落试验机，如无该设备，也可用手按照标准进行操作（需要一定经验）。

4.2.2.3 测试参数

试验表面： 水泥地或钢质板

跌落高度：

普通移动台 120cm （关机状态）

100cm （开机状态） 特殊移动台 80cm (关机状态)

60cm （开机状态）

跌落位置： 10（4角6面）

测试应力： 每个位置跌落1次,不同手机选择不同跌落位置(尽量选择易损坏方向)

测试样品数： 3(研发样机试验) / 5(鉴定试验)

注1： 特殊移动台指大屏幕PDA移动台等 （显示屏可见面积不小于机壳正面表面积 40%或 25cm2）。

4.2.3 通过准则

表2 跌落试验判定准则

测试后的判定准则

1 无功能性的损坏，应仍能正常使用

2 内部无破损，无脱落器件无功能性的损坏，应仍能正常使用

3 外壳无破裂或者碎裂，轻微磨损和轻微裂纹是允许的

4 关机跌落时电池允许脱离主体；开机跌落时，电池允许脱开不超过4次。

5 上下盖不能移位，不能开口（能简单压合的上下盖开口现象允许）

跌落测试国家标准完整版

跌落测试国家标准完整版

跌落测试国家标准

HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】 跌落测试国家标准 (2017)

跌落测试国家标准

跌落实验标准，跌落方式都是一角、三边、六面之自由落体，至于跌落的高度是根据产品重量而定，有分90cm、76cm、65cm几个等级!

包装货物重量（lbs）/（㎏）落下高度（inches）/（㎝）

1~lbs（~㎏）0in/（㎝）

21~lbs（~㎏）24in/（㎝）

41~lbs（~㎏）18in/（㎝）

61~100lbs（~㎏）2in/（㎝）

跌落试验

4.2.1任务说明

该项目测试移动台结构强度，抗跌落破坏的能力，以降低返修率。

4.2.2测试方法 4.2.2.1参照标准

GB/T,TestEd

4.2.2.2测试工具

跌落试验机，如无该设备，也可用手按照标准进行操作（需要一定经验）。

4.2.2.3测试参数

试验表面：水泥地或钢质板

跌落高度：

普通移动台120cm（关机状态）

100cm（开机状态）

特殊移动台80cm(关机状态)

60cm（开机状态）

跌落位置：10（4角6面） 测试应力：每个位置跌落1次,不同手机选择不同跌落位置(尽量选择易损坏方向)

测试样品数：3(研发样机试验)/5(鉴定试验)

注1：特殊移动台指大屏幕PDA移动台等（显示屏可见面积不小于机壳正面表面积40%或25cm2）。

4.2.3通过准则

表2跌落试验判定准则

测试后的判定准则

1无功能性的损坏，应仍能正常使用

2内部无破损，无脱落器件无功能性的损坏，应仍能正常使用

3外壳无破裂或者碎裂，轻微磨损和轻微裂纹是允许的

4关机跌落时电池允许脱离主体；开机跌落时，电池允许脱开不超过4次。

5上下盖不能移位，不能开口（能简单压合的上下盖开口现象允许） 6有翻盖的移动台，翻盖不能脱离主体

7天线无明显变形

跌落测试国家标准

跌落测试国家标准

跌落测试国家标准

针对跌落实验国家有专门的标准，跌落方式都是一角、三边、六面之自由落体，至于跌落的高度是根据产品重量而定，有分90cm、76cm、65cm几个等级!

包装货物重量（lbs）/（㎏） 落下高度（inches）/（㎝）

1~20.99 lbs（0.45~9.54㎏） 0 in /（76.20㎝）

21~40.99 lbs（9.55~18.63㎏） 24 in /（60.96㎝）

41~60.99 lbs（18.64~27.72 ㎏）18 in /（45.72㎝）

61~100 lbs（27.73~45.45㎏） 2 in /（30.48㎝）

跌落测试某公司标准

4.2 跌落试验

4.2.1 任务说明

该项目测试移动台结构强度，抗跌落破坏的能力，以降低返修率。

4.2.2 测试方法

4.2.2.1 参照标准

GB/T 2423.8-1995, Test Ed

4.2.2.2 测试工具

跌落试验机，如无该设备，也可用手按照标准进行操作（需要一定经验）。

4.2.2.3 测试参数

试验表面： 水泥地或钢质板

跌落高度：

普通移动台 120cm （关机状态）

100cm （开机状态）

特殊移动台 80cm (关机状态)

60cm （开机状态）

跌落位置： 10（4角6面）

测试应力： 每个位置跌落1次,不同手机选择不同跌落位置(尽量选择易损坏方向)

测试样品数： 3(研发样机试验) / 5(鉴定试验)

注1： 特殊移动台指大屏幕PDA移动台等 （显示屏可见面积不小于机壳正面表面积 40%或 25cm2）。

4.2.3 通过准则

表2 跌落试验判定准则 测试后的判定准则

1 无功能性的损坏，应仍能正常使用

2 内部无破损，无脱落器件无功能性的损坏，应仍能正常使用

3 外壳无破裂或者碎裂，轻微磨损和轻微裂纹是允许的

4 关机跌落时电池允许脱离主体；开机跌落时，电池允许脱开不超过4次。
