DS18B20温度传感器完整C程序

DS18B20智能温度控制器

DALLAS最新单线数字温度传感器DS18B20简介新的“一线器件”体积更小、适用电压更宽、更经济 Dallas 半导体公司的数字化温度传感器DS1820是世界上第一片支持 “一线总线”接口的温度传感器。一线总线独特而且经济的特点，使用户可轻松地组建传感器网络，为测量系统的构建引入全新概念。DS18B20、 DS1822

“一线总线”数字化温度传感器 同DS1820一样，DS18B20也 支持“一线总线”接口，测量温度范围为 -55°C~+125°C，在-10~+85°C范围内,精度为±0.5°C。DS1822的精度较差为± 2°C 。现场温度直接以“一线总线”的数字方式传输，大大提高了系统的抗干扰性。适合于恶劣环境的现场温度测量，如：环境控制、设备或过程控制、测温类消费电子产品等。与前一代产品不同，新的产品支持3V~5.5V的电压范围，使系统设计更灵活、方便。而且新一代产品更便宜，体积更小。

DS18B20、 DS1822 的特性 DS18B20可以程序设定9~12位的分辨率，精度为±0.5°C。可选更小的封装方式，更宽的电压适用范围。分辨率设定，及用户设定的报警温度存储在EEPROM中，掉电后依然保存。DS18B20的性能是新一代产品中最好的！性能价格比也非常出色！ DS1822与 DS18B20软件兼容，是DS18B20的简化版本。省略了存储用户定义报警温度、分辨率参数的EEPROM，精度降低为±2°C，适用于对性能要求不高，成本控制严格的应用，是经济型产品。 继“一线总线”的早期产品后，DS1820开辟了温度传感器技术的新概念。DS18B20和DS1822使电压、特性及封装有更多的选择，让我们可以构建适合自己的经济的测温系统。

DS18B20的内部结构

DS18B20内部结构主要由四部分组成：64位光刻ROM、温度传感器、非挥发的温度报警触发器TH和TL、配置寄存器。DS18B20的管脚排列如下:

Lesson11-1：数字温度传感器DS18B20，采用3位数码管显示，仿真通过

#include

#define uchar unsigned char

#define uint unsigned int

sbit DS=P2^2; // 定义DS18B20接口

uchar time=100;

sbit dula=P2^6;

sbit wela=P2^7;

uchar code table[]=

{0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,

0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//不带小数点编码。

uchar code table1[]=

{0xbf,0x86,0xdb,0xcf,0xe6,0xed,0xfd,0x87,0xff,0xef}; //带小数点编码。

void mdelay(uint z)

{

uint x,y;

for(x=z;x>0;x--)

for(y=110;y>0;y--);

}

///////功能:串口初始化,波特率9600，方式1///////

void Init_Com(void)

{

TMOD = 0x20;

PCON = 0x00;

SCON = 0x50;

TH1 = 0xFd;

TL1 = 0xFd;

TR1 = 1;

}

void dsreset(void) // DS18B20初始化

{

uint i;

DS=0; // 首先拉低，要求480us

i=103;

while(i>0)i--;

DS=1; // 上升沿，要求15~60us

i=4;

while(i>0)i--;

}

void rxwait()//等待应答脉冲

DS18B20中文资料+C程序

18b20温度传感器应用解析

温度传感器的种类众多，在应用与高精度、高可靠性的场合时dallas（达拉斯）公司生产的ds18b20温度传感器当仁不让。超小的体积，超低的硬件开消，抗干扰能力强，精度高，附加功能强，使得ds18b20更受欢迎。对于我们普通的电子爱好者来说，ds18b20的优势更是我们学习单片机技术和开发温度相关的小产品的不二选择。了解其工作原理和应用可以拓宽您对单片机开发的思路。ds18b20的主要特征：

全系列数字温度切换及输入。??一流的单总线数据通信。

最高12位分辨率，精度可达土0.5摄氏度。

12十一位分辨率时的最小工作周期为750毫秒。??可选择真菌工作方式。

检测温度范围为c55°c~+125°c(c67°f~+257°f)??内置eeprom，限温报警功能。

64十一位光刻rom，内置产品序列号，便利多机了变。??多样PCB形式，适应环境相同硬件系统。ds18b20芯片PCB结构：

ds18b20引脚功能：

gnd电压地dq单数据总线vdd电源电压nc空插槽ds18b20工作原理及应用领域：

ds18b20的温度检测与数字数据输出全集成于一个芯片之上，从而抗干扰力更强。其一个工作周期可分为两个部分，即温度检测和数据处理。在讲解其工作流程之前我们有必要了解18b20的内部存储器资源。18b20共有三种形态的存储器资源，它们分别是：

rom只读存储器，用作放置ds18b20id编码，其前8位就是单线系列编码（ds18b20的编码就是19h），后面48位就是芯片唯一的序列号，最后8位就是以上56的位的crc码（缓存校验）。数据在出产时设置无可奈何用户修改。ds18b20共64十一位rom。

ram数据暂存器，用于内部计算和数据存取，数据在掉电后丢失，ds18b20共9个字节ram，每个字节为8位。第1、2个字节是温度转换后的数据值信息，第3、4个字节是用户eeprom（常用于温度报警值储存）的镜像。在上电复位时其值将被刷新。第5个字节则是用户第3个eeprom的镜像。第6、7、8个字节为计数寄存器，是为了让用户得到更高的温度分辨率而设计的，同样也是内部温度转换、计算的暂存单元。第9个字节为前8个字节的crc码。eeprom非易失性记忆体，用于存放长期需要保存的数据，上下限温度报警值和校验数据，ds18b20共3位eeprom，并在ram都存在镜像，以方便用户操作。ram及eeprom结构图：图2 我们在每一次念温度之前都必须展开繁杂的且精准时序的处置，因为ds18b20的硬件直观结果就可以引致软件的非常大开消，也就是尽力增加有形资产转变为无形资产的资金投入，就是一种较好的节约之道。控制器对18b20操作方式流程：

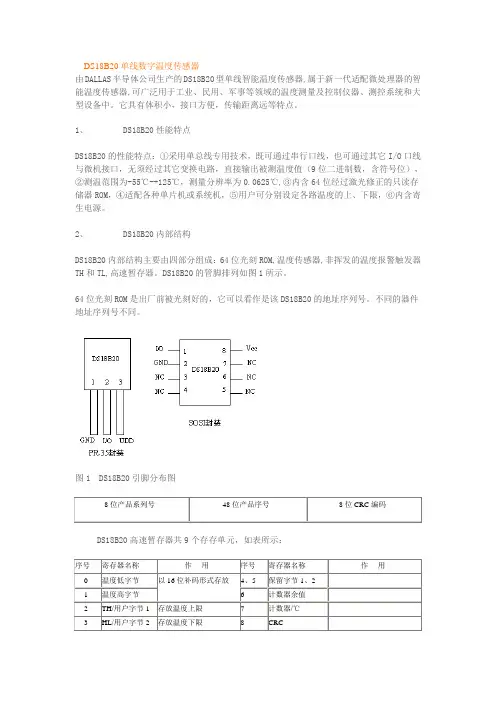

DS18B20单线数字温度传感器

由DALLAS半导体公司生产的DS18B20型单线智能温度传感器,属于新一代适配微处理器的智能温度传感器,可广泛用于工业、民用、军事等领域的温度测量及控制仪器、测控系统和大型设备中。它具有体积小，接口方便，传输距离远等特点。

1、 DS18B20性能特点

DS18B20的性能特点：①采用单总线专用技术，既可通过串行口线，也可通过其它I/O口线与微机接口，无须经过其它变换电路，直接输出被测温度值（9位二进制数，含符号位），②测温范围为-55℃-+125℃，测量分辨率为0.0625℃,③内含64位经过激光修正的只读存储器ROM，④适配各种单片机或系统机，⑤用户可分别设定各路温度的上、下限，⑥内含寄生电源。

2、 DS18B20内部结构

DS18B20内部结构主要由四部分组成：64位光刻ROM,温度传感器,非挥发的温度报警触发器TH和TL,高速暂存器。DS18B20的管脚排列如图1所示。

64位光刻ROM是出厂前被光刻好的，它可以看作是该DS18B20的地址序列号。不同的器件地址序列号不同。

图1 DS18B20引脚分布图

8位产品系列号 48位产品序号 8位CRC编码

DS18B20高速暂存器共9个存存单元，如表所示：

序号 寄存器名称 作 用 序号 寄存器名称 作 用

0 温度低字节 以16位补码形式存放 4、5 保留字节1、2

1 温度高字节 6 计数器余值

2 TH/用户字节1 存放温度上限 7 计数器/℃

3 HL/用户字节2 存放温度下限 8 CRC 以12位转化为例说明温度高低字节存放形式及计算：12位转化后得到的12位数据，存储在18B20的两个高低两个8位的RAM中，二进制中的前面5位是符号位。如果测得的温度大于0，这5位为0，只要将测到的数值乘于0.0625即可得到实际温度；如果温度小于0，这5位为1，测到的数值需要取反加1再乘于0.0625才能得到实际温度。
