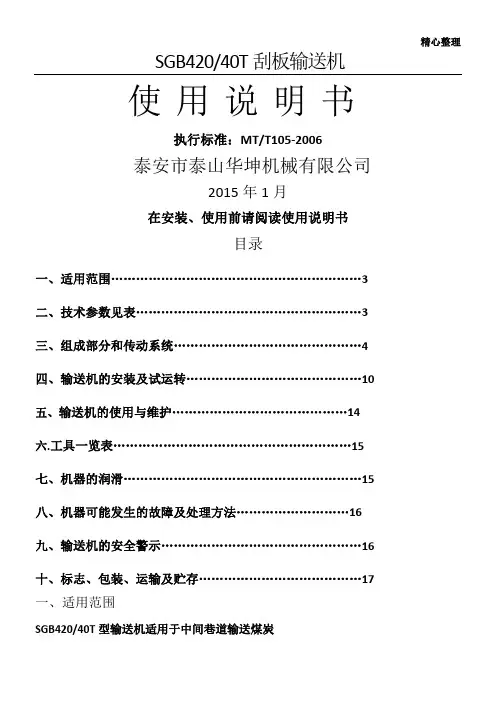

SGB420/40T刮板输送机

使用说明书

执行标准：MT/T105-2006

泰安市泰山华坤机械有限公司

2015年1月

在安装、使用前请阅读使用说明书

目录

一、适用范围……………………………………………………3

二、技术参数见表………………………………………………3

三、组成部分和传动系统………………………………………4

四、输送机的安装及试运转……………………………………10

五、输送机的使用与维护……………………………………14

六.工具一览表…………………………………………………15

七、机器的润滑…………………………………………………15

八、机器可能发生的故障及处理方法………………………16

九、输送机的安全警示…………………………………………16

十、标志、包装、运输及贮存…………………………………17

一、适用范围

SGB420/40T型输送机适用于中间巷道输送煤炭 精心整理

二、技术特征

执行标准：MT/T105-2006

型号

主要参数（单位） SGB420/40T

输送量 t/h 100

刮板链速 m/s 0.86

设计长度 m 100

电

机 型号 YBS40-4

功率 kW 40

转速 r/min 1470

电压 v 380/660

液力偶合器 型号 YOXD400

额定功率 kW 40

减速机 型号 JS40

速比 1:24.564

刮

板

链 型式 边双链

圆环链规格 18×64-C

刮板间距 mm 960

中部槽 长×宽×高 mm 1500×420×180

总重 t 13.689

型号含义说明：SGB420/40T边双链刮板输送机型号的表示意义

SGB420/40T

通一设计

电机总功率（kW）

中部槽宽度（mm） 精心整理

边双链

刮板

输送机

三、组成部分传动系统和主要组成部分的结构型式及作用

（一）、组成部分

SGB420/40T型输送机是专为中间巷道运输而设计的，采用单机驱动。包括传动装置，上链过渡槽，中部槽，刮板链，机尾和顺槽挡板。

SGZ764/400型矿用刮板输送机

使用说明书

SGZ764/400型矿用刮板输送机，适用于缓倾斜、中厚煤层长壁式回采工作面输送煤炭。有输送量大、适应性强、坚固耐用、高强度等优点，是综合机械化采煤理想的工作面运输设备。

1输送机使用范围及配套方式：

SGZ764/400型矿用刮板输送机，是无链牵引重型可弯曲端卸式刮板输送机。它将采煤机割下的煤炭，运送到输送机机头处，卸落于转载机上，再通过可伸缩皮带机等设备运送到井上煤场。本输送机与液压支架、顺槽转载机、破碎机、可伸缩皮带机及电控装置等相配套，实现回采工作面的落煤、装煤、运煤、移溜和顶板支护等工序的综合采煤机械化。

本输送机配套设备有：

MG250/600-WD型、MG400/920-WD型、AM500采煤机、BCB400—17／35型液压支架。 输送机配套图如(图1)所示。

2 型式、基本参数及技术特性：

2.1 本机属边双链式可弯曲刮板输送机

2.2 型号含义说明：

S G Z — 764 / 400

电动机总功率

中部槽宽度

中 双 链

刮 板 式

输 送 机

2.3 技术特征：

2.3.1设计长度………………………………………………………………200米

出厂长度………………………………………………………………180米

2.3.2输送量…………………………………………………………800吨／小时

2.3.3刮板链速度………………………………………………………1.1米/秒

- 1 - SGB 620/40T型矿用刮板输送机

1 适用条件

SGB 620/40T型矿用刮板输送机适用于炮采工作面和中间巷道运煤。

2 型式、基本参数及技术特性：

2.1 本机属边双链式可弯曲刮板输送机

2.2 型号含义说明：

S G B —620 / 40 T

推荐机型

电动机功率

中部槽宽度

边 双 链

刮 板 式

输 送 机

2.3 技术特征：

2.3.1 输送量(t／h)………………………………………………150

2.3.2 链速(m／s)……………………………………………… 0.86

2.3.3 电动机：

型号 …………………………………………………DSB一40

功率(KW)……………………………………………………40

电压(V)………………………………………………660／380

转速(r／min)……………………………………………… 1470

2.3.4 液力偶合器

型号……………………………………………YL一400型 - 2 - 额定功率(kw)…………………………………………………40

工作液体………………………………………………………水

注水量(L)………………………………………………………9

2.3.5 减速器：

型号 ……………………………………………………JS40型 速比………………………………………………………24.564

SGB620/40T型刮板输送机

使 用 说 明 书

云南省后所煤矿机厂

二〇一二年九月

一、概述

1、使用范围

本产品适用于煤矿井下缓倾斜薄煤层及中厚煤层工作面输送煤炭，安装档煤板可用作顺槽运输。

2、特点

（1）本机是用于煤矿井下采煤工作面，沿工作面全长铺设的刮板输送机。其主要特点是：料槽为Σ型，槽间联接为高强度可活动式，牵引链条为矿用高强度圆环链。具有可弯曲性能，适应井下地形起伏铺设弯曲状态下运行。

（2）电机采用矿用输送机专用的隔爆三相交流鼠笼式电机，启动力矩为额定力矩的～倍，适应工作面刮板输送机频繁满载启动的要求。

（3）工作面刮板输送机的用量大、型式多、发展迅速、更新换代快，SGB620/40T是刮板运输机的典型机型。

（4）物料是沿着刮板链条运行方向，从机头端部抛落卸载，其机头卸载结构简单，安装方便。

二、产品型式及型号说明

1、型式：本机属边双链刮板输送机。

2、SGB620/40T型号含义说明：

S—表示输送机

G—表示刮板

B—表示边双链型

620—表示中部槽外宽宽度（mm）

40—电动机功率（kw）

T—表示设计修改序号

三、结构组成与工作原理

1、总体结构：本产品主要由传动部、推移梁、过渡槽、中部槽、刮板链、机尾等部件组成。

2、主要部件结构及工作原理

传动部主要由电动机、减速器、链轮、机头架、舌板、盲轴、紧链器等部件组成，联结罩将电动机、液力偶合器、减速器连成一个整体，动力通过减速器传递至链轮，链轮带动刮板链构成封闭式无极传动链，从而起到运输煤炭的作用。

2.1.1减速器

减速器由一对圆弧伞齿轮、一对斜齿轮、一对直齿轮组成三级减速器，总减速比为。第一、二、三轴的轴承为单列圆锥滚子轴承，第四轴为双列向心球面滚子轴承。

组装时，螺旋伞齿轮的轴向位置要进行适当调整，以保证啮合侧隙和接触斑点。轴圆弧伞齿轮的轴向位移通过调整螺母调整，大圆弧伞齿轮通过调整垫，调整轴向位置。调整好的啮合侧隙不小于0.17毫米，接触斑点沿齿长和齿高方向不小于50％。减速器的第一对圆弧伞齿轮形为格里森制。
