扫描电镜实验报告

扫描电镜实验报告

扫描电镜（Scanning Electron Microscope，SEM）是一种应用广泛的高分辨率显微镜，能够对样品进行表面形貌和微观结构的观测和分析。本实验旨在通过扫描电镜对不同样品的表面形貌和微观结构进行观察和分析，从而加深对扫描电镜原理和应用的理解。

首先，我们准备了几种不同的样品，包括金属材料、植物组织和昆虫外骨骼等。在实验过程中，我们首先对样品进行了表面处理，包括金属样品的金属镀膜处理、植物组织的冷冻干燥处理以及昆虫外骨骼的金属喷镀处理，以保证样品在扫描电镜下的观察效果。

接下来，我们将样品放置在扫描电镜的样品台上，并调整好合适的观察条件。在观察过程中，我们发现扫描电镜能够清晰地显示样品的表面形貌和微观结构，包括金属样品的晶粒结构、植物组织的细胞结构以及昆虫外骨骼的纹理结构等。通过对这些结构的观察和分析，我们不仅可以直观地了解样品的表面特征，还可以深入地研究样品的微观结构和性质。

在实验中，我们还发现扫描电镜具有较高的分辨率和深度信息，能够对样品进行三维观察和分析。通过调整扫描电镜的工作参数，我们成功地获得了不同角度和深度的样品图像，进一步揭示了样品的微观结构和表面形貌。这为我们深入理解样品的微观特征提供了重要的信息和依据。

总的来说，通过本次实验，我们深入了解了扫描电镜的原理和应用，掌握了样品的表面形貌和微观结构的观察方法，提高了对样品性质和特征的认识。扫描电镜作为一种重要的分析工具，将在材料科学、生物学、医学等领域发挥重要作用，为科学研究和工程应用提供有力支持。

通过本次实验，我们不仅提高了对扫描电镜的认识，还对不同样品的表面形貌和微观结构有了更深入的理解。扫描电镜的高分辨率和深度信息为我们提供了更多的观察和分析角度，有助于我们更全面地认识样品的特性和性能。希望通过今后的实践和研究，能够更好地利用扫描电镜这一强大的工具，为科学研究和工程应用做出更多的贡献。

扫描电镜实验报告记录

2

———————————————————————————————— 作者：

———————————————————————————————— 日期：

3

HUNAN UNIVERSITY

姓名： 扫描电镜实验报告

姓名： 高子琪

学号： 201214010604

4 一.实验目的

1. 了解扫描电镜的基本结构与原理；

2. 掌握扫描电镜样品的准备与制备方法；

3. 掌握扫描电镜的基本操作并上机操作拍摄二次电子像；

4. 了解扫描电镜图片的分析与描述方法。

二．实验设备及样品

1.实验仪器：D5000-X衍射仪

基本组成：1）电子光学系统：电子枪、聚光镜、物镜光阑、样品室等

2）偏转系统：扫描信号发生器、扫描放大控制器、扫描偏转线圈

3）信号探测放大系统

4）图象显示和记录系统

5）真空系统

2.样品：块状铝合金

三.实验原理

1.扫描电镜成像原理

从电子枪阴极发出的电子束，经聚光镜及物镜会聚成极细的电子束（0.00025微米-25微米），在扫描线圈的作用下，电子束在样品表面作扫描，激发出二次电子和背散射电子等信号，被二次电子检测器或背散射电子检测器接收处理后在显象管上形成衬度图象。二次电子像和背反射电子反映样品表面微观形貌特征。而利用特征X射线则可以分析样品微区化学成分。

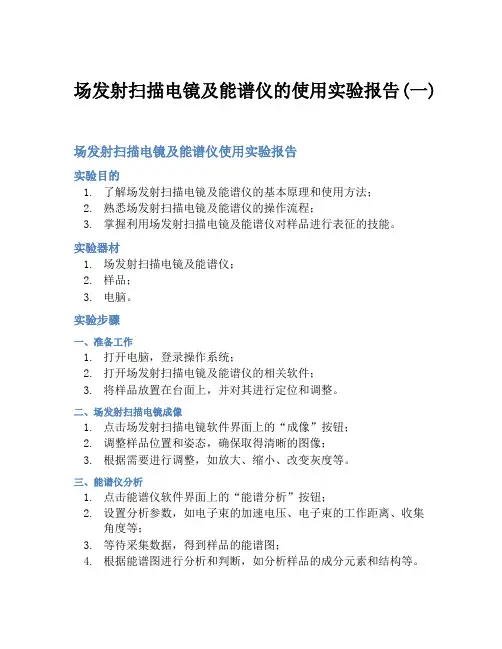

场发射扫描电镜及能谱仪的使用实验报告(一)

场发射扫描电镜及能谱仪使用实验报告

实验目的

1. 了解场发射扫描电镜及能谱仪的基本原理和使用方法；

2. 熟悉场发射扫描电镜及能谱仪的操作流程；

3. 掌握利用场发射扫描电镜及能谱仪对样品进行表征的技能。

实验器材

1. 场发射扫描电镜及能谱仪；

2. 样品；

3. 电脑。

实验步骤

一、准备工作

1. 打开电脑，登录操作系统；

2. 打开场发射扫描电镜及能谱仪的相关软件；

3. 将样品放置在台面上，并对其进行定位和调整。

二、场发射扫描电镜成像

1. 点击场发射扫描电镜软件界面上的“成像”按钮；

2. 调整样品位置和姿态，确保取得清晰的图像；

3. 根据需要进行调整，如放大、缩小、改变灰度等。

三、能谱仪分析

1. 点击能谱仪软件界面上的“能谱分析”按钮；

2. 设置分析参数，如电子束的加速电压、电子束的工作距离、收集角度等；

3. 等待采集数据，得到样品的能谱图；

4. 根据能谱图进行分析和判断，如分析样品的成分元素和结构等。 四、关闭仪器

1. 关闭软件界面；

2. 关闭仪器的主电源；

3. 给样品台面等部件进行清洁。

实验结果

通过场发射扫描电镜及能谱仪的使用，我们成功得到了样品的形态、结构特征以及成分等信息。实验结果表明，场发射扫描电镜及能谱仪是非常重要的材料表征手段，对于材料的表征、研究和开发具有非常重要的作用和意义。

实验总结

1. 场发射扫描电镜及能谱仪的操作流程相对简单，但在实验操作时需要非常注意；

2. 实验中需要格外注意操作的安全性和环境的卫生；

3. 实验结果的可靠性需要通过多次实验进行验证；

4. 实验工作需要团队合作，大家需要相互配合协作，以确保取得预期的实验结果。

实验注意事项

1. 实验者需要对仪器有一定的了解，以免操作不当造成设备损坏或人身伤害；

2. 实验时需要保持实验场地的卫生，避免样品受到污染；

3. 实验数量不能过多，要保证每次实验充分利用设备和样品；

扫描电镜实验报告图像分析怎么写

一、引言

扫描电镜（Scanning Electron Microscope, SEM）是一种常用的高分辨率表面形貌分析仪器，广泛应用于材料科学、生物学、纳米科技等领域。本实验旨在利用扫描电镜对样品进行观察和分析，掌握图像分析技巧，并结合实际图像进行详细分析，从而深入了解样品的表面形貌和微观结构。

二、实验方法

1. 样品制备：选择需要观察的样品，根据不同的要求进行制备，如金属材料可以进行抛光、腐蚀处理，生物样品可以进行固定和超薄切片等。

2. 仪器操作：将制备好的样品放入扫描电镜的样品台上，调节加速电压和放大倍数等参数，开始观察和拍摄图像。

3. 图像获取：通过扫描电镜获取样品的图像，并保存在电脑上，以备后续的图像分析工作。

三、图像分析

1. 图像质量评估：首先对所获得的图像进行质量评估。评估图像的对比度、噪声、清晰度等指标，确保图像的质量符合要求。可以通过测量像素密度、区域灰度分布等方法进行评估。

2. 图像预处理：针对图像中存在的噪声、伪影等问题，可以对图像进行预处理。例如，可以利用图像处理软件进行滤波、增强对比度等操作，以提高图像清晰度和可视化效果。

3. 形貌分析：通过对图像进行形貌分析，可以获得样品的表面形貌特征。可以使用图像处理软件中的测量工具来计算样品的颗粒大小、距离、角度等参数。同时，可以根据图像中的拓扑结构特征，推测样品的形成过程和相互关系。

4. 结构分析：通过图像分析，可以对样品的微观结构进行分析。可以从图像中观察并描述样品的晶体结构、纤维形态等。同时，可以对样品中存在的裂纹、孔洞等缺陷进行分析，评估样品的完整性和质量。

5. 成分分析：在图像分析的基础上，可以借助图谱分析和能谱分析等技术手段，对样品的成分进行分析。通过识别元素的峰位和峰强，可以得到样品的成分组成，进一步了解样品的化学特性。

四、实验结果与讨论
