进相器原理图

进相器主板（主控板）

A、进相器主板（主控板）

①L1、L2、L3不是循环显示，若有某一个指示灯一直不亮或一直亮着。

a、把主板上的四位拨码开关全部拨到“ON”的位置，接通电源，此时显示正常，则需更换IC210；若仍不正常，则需更换IC211。换好后，拨码开关一定要拨回到原来的位置。

b、若进行a步检修更换后仍不正常，则说明电流传感器损坏：

L1——对应TA1

L2——对应TA2

L3——对应TA3

哪一个灯不正常，即更换相对应的传感器。

② L1、L2、L3均不周期性地闪亮，而其它各灯均正常。

a、把主板上的四位拨码开关全部拨到“ON”的位置，接通电源，此时显示正常，则需更换IC210；若仍然不正常，则需更换IC211。

b、若进行a步后仍然不正常，则须更换IC205或IC207。

③ L4、L7、L8有一个不亮，则表明电源有问题，须更换相应的7805、7905或7915。

④ 若L1、L2、L3正常而L6灭，则更换IC207或IC209（4N35）。

进相器驱动板（触发板）

B、进相器驱动板

① 一个板子上有部分灯亮，则说明有一个2004坏，应换。

② 一个板子上全部灯不亮，则须更换555。

C、若三块板上的指示灯均不正常，则首先应把两块驱动板上的555都换掉。

注：① 检修进相器控制板时，最好能把U与105断开。

② 严禁随意带电插拔进相器控制板。因检修而要插、拔进相器控制板时，应在退相后关断进相器内的空气开关QF1（不影响主电机工作），严禁带电操作。而且插入时不得用力过大、过猛，以免损坏插针。

③ 非专业人员，请勿随意检修进相器控制板。

④ 定时用压缩空气吹净机内的积尘。

文章编号：１００９—９４４１（２００８）Ｏ１—０ｏ２４一叭　

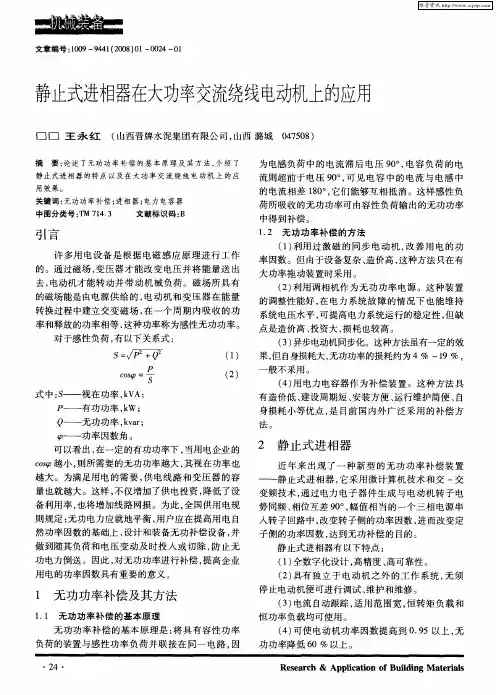

静止式进相器在大功率交流绕线电动机上的应用　

口口王永红　（山西晋牌水泥集团有限公司，山西潞城０４７５０８）　

摘要：论述了无功功率补偿的基本原理及其方法，介绍了　

静止式进相器的特点以及在大功率交流绕线电动机上的应　

用效果。　

关键词：无功功率补偿；进相器；电力电容器　

中图分类号：ＴＭ　７１４．３　文献标识码：Ｂ　

引言　

许多用电设备是根据电磁感应原理进行工作　

的。通过磁场，变压器才能改变电压并将能量送出　

去，电动机才能转动并带动机械负荷。磁场所具有　

的磁场能是由电源供给的，电动机和变压器在能量　

转换过程中建立交变磁场，在一个周期内吸收的功　

率和释放的功率相等，这种功率称为感性无功功率。　

对于感性负荷，有以下关系式：　

ｓ＝　Ｆ　（１）　

ｃ∞　＝了Ｐ　（２）　

式中：Ｓ——视在功率，ｋＶＡ；　

Ｐ——有功功率，ｋＷ；　

Ｑ——无功功率，ｋｖａｒ；　

——功率因数角。　

可以看出，在一定的有功功率下，当用电企业的　

ｃｏｓ￣ｏ越小，则所需要的无功功率越大，其视在功率也　

越大。为满足用电的需要，供电线路和变压器的容　

量也就越大。这样，不仅增加了供电投资，降低了设　

备利用率，也将增加线路网损。为此，全国供用电规　

则规定：无功电力应就地平衡，用户应在提高用电自　

然功率因数的基础上，设计和装备无功补偿设备，并　

做到随其负荷和电压变动及时投入或切除，防止无　

功电力倒送。因此，对无功功率进行补偿，提高企业　

用电的功率因数具有重要的意义。　

ｌ无功功率补偿及其方法　

１．１　无功功率补偿的基本原理　

无功功率补偿的基本原理是：将具有容性功率　

负荷的装置与感性功率负荷并联接在同一电路，因　为电感负荷中的电流滞后电压９０。，电容负荷的电　

流则超前于电压９０。，可见电容中的电流与电感中　

的电流相差１８０。，它们能够互相抵｝肖。这样感性负　

荷所吸收的无功功率可由容性负荷输出的无功功率　

中得到补偿。　

项目编号：RD02 一种智能电机节电装置

项目名称 一种智能电机节电装置 起止时间 2011-10-1 - 2011-12-20

技术领域 节能技术 本项目研发人员数 8

技术来源 企业自有技术

研发经费

总预算

（万元） 50 研发经费

近3年总支出

（万元） 48.5 其中： 第1年(2011) 48.5

第2年(2012) 0.00

第3年(2013) 0.00

立项目的及组织

实施方式

（限400字） 立项目的：

目前，对于电动机的节能大多通过变频器来实现，其原理是将恒压恒频的交流电转变成变压变频的交流电的装置，以满足交流电动机变频调速的需要。采用变频器的负载虽然能够节能，但是在节能的同时变频器自身所产生的谐波却得不到及时的处理，既污染了电网有又增加了电机及线路损耗，影响了使用寿命 。针对这一现状，公司积极响应国家相关政策要求，结合企业已有基础和电机节电器发展趋势，确立了该项目为公司重点开发项目，其实施和产业化推广旨在促进我国电机节能减排事业的发展。为公司迅速抢占电机节能市场份额，实现快速发展。

实施方式：

本公司在项目的实施上拥有科学的管理体系，高水准的研发队伍和专业的研发检测中心，每个项目都合理安排研发时间，并建立了专业的研发制度，保证项目顺利、合理和高效的实施。

核心技术及创新点

（限400字） 核心技术：

采用双PWM( Pulse Width Modulation)变流技术以三相对称正弦波电压供电时三相对称电动机定子理想磁链圆为参考标准，以三相逆变器不同开关模式作适当的切换，以所形成的实际磁链矢量来追踪其准确磁链圆，准确最终负载变化，快速响应调整输出电流、电压‘

创新点：

1、节电模式：具有变速+跟踪负载，恒速+跟踪负载2种节电方式运行，无需人工干预，全范围内实时在线调整电动机的输入功率。

2、高效节电：对于允许减速的负载设备，在普通变频器减速节电的基础上，视负载率节电率最大增加20%。对于不允许减速的负载设备，视设备负载率节电率在10-50%。

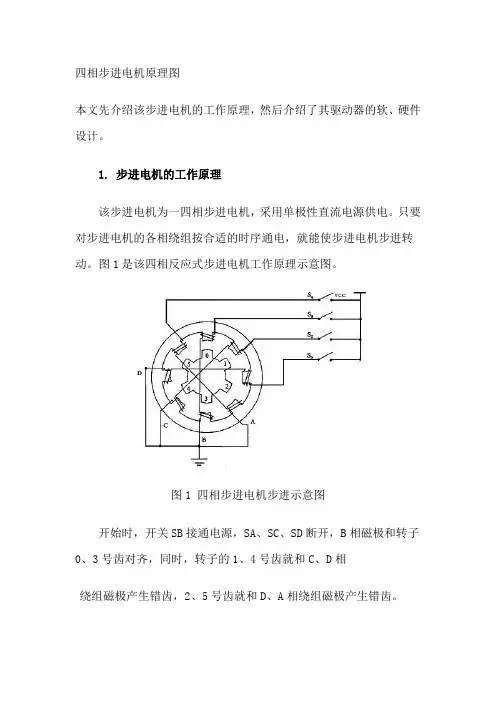

四相步进电机原理图

本文先介绍该步进电机的工作原理，然后介绍了其驱动器的软、硬件设计。

1. 步进电机的工作原理

该步进电机为一四相步进电机，采用单极性直流电源供电。只要对步进电机的各相绕组按合适的时序通电，就能使步进电机步进转动。图1是该四相反应式步进电机工作原理示意图。

图1 四相步进电机步进示意图

开始时，开关SB接通电源，SA、SC、SD断开，B相磁极和转子0、3号齿对齐，同时，转子的1、4号齿就和C、D相

绕组磁极产生错齿，2、5号齿就和D、A相绕组磁极产生错齿。 当开关SC接通电源，SB、SA、SD断开时，由于C相绕组的磁力线和1、4号齿之间磁力线的作用，使转子转动，1、4号齿和C相绕组的磁极对齐。而0、3号齿和A、B相绕组产生错齿，2、5号齿就和A、D相绕组磁极产生错齿。依次类推，A、B、C、D四相绕组轮流供电，则转子会沿着A、B、C、D方向转动。

四相步进电机按照通电顺序的不同，可分为单四拍、双四拍、八拍三种工作方式。单四拍与双四拍的步距角相等，但单四拍的转动力矩小。八拍工作方式的步距角是单四拍与双四拍的一半，因此，八拍工作方式既可以保持较高的转动力矩又可以提高控制精度。

单四拍、双四拍与八拍工作方式的电源通电时序与波形分别如图2.a、b、c所示：

a. 单四拍 b. 双四拍 c八拍

图2.步进电机工作时序波形图

2.基于AT89C2051的步进电机驱动器系统电路原理

步进电机驱动器系统电路原理如图3：

图3 步进电机驱动器系统电路原理图

AT89C2051将控制脉冲从P1口的P1.4~P1.7输出，经74LS14反相后进入9014，经9014放大后控制光电开关，光电隔离后，由功率管TIP122将脉冲信号进行电压和电流放大，驱动步进电机的各相绕组。使步进电机随着不同的脉冲信号分别作正转、反转、加速、减速和停止等动作。图中L1为步进电机的一相绕组。AT89C2051选用频率22MHz的晶振，选用较高晶振的目的是为了在方式2下尽量减小AT89C2051对上位机脉冲信号周期的影响。
