被控制232转换485的方法

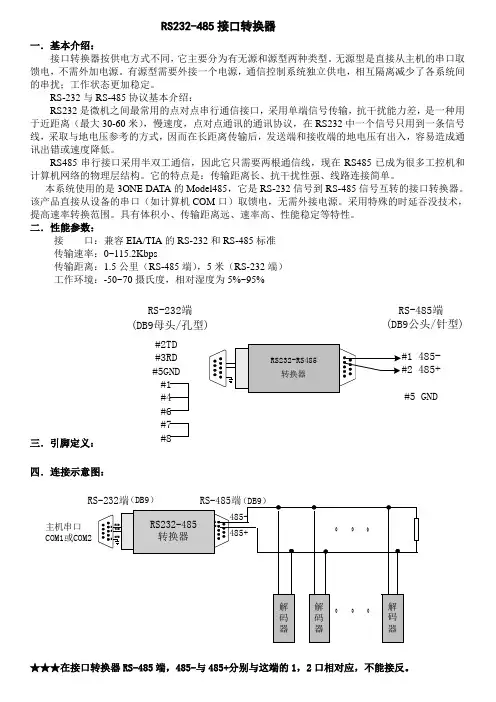

RS232-485接口转换器

一．基本介绍：

接口转换器按供电方式不同，它主要分为有无源和源型两种类型。无源型是直接从主机的串口取馈电，不需外加电源。有源型需要外接一个电源，通信控制系统独立供电，相互隔离减少了各系统间的串扰；工作状态更加稳定。

RS-232与RS-485协议基本介绍：

RS232是微机之间最常用的点对点串行通信接口，采用单端信号传输，抗干扰能力差，是一种用于近距离（最大30-60米），慢速度，点对点通讯的通讯协议，在RS232中一个信号只用到一条信号线，采取与地电压参考的方式，因而在长距离传输后，发送端和接收端的地电压有出入，容易造成通讯出错或速度降低。

RS485串行接口采用半双工通信，因此它只需要两根通信线，现在RS485已成为很多工控机和计算机网络的物理层结构。它的特点是：传输距离长、抗干扰性强、线路连接简单。

本系统使用的是3ONE DATA的Model485，它是RS-232信号到RS-485信号互转的接口转换器。该产品直接从设备的串口（如计算机COM口）取馈电，无需外接电源。采用特殊的时延吞没技术，提高速率转换范围。具有体积小、传输距离远、速率高、性能稳定等特性。

二．性能参数：

接 口：兼容EIA/TIA的RS-232和RS-485标准

传输速率：0~115.2Kbps

传输距离：1.5公里（RS-485端），5米（RS-232端）

工作环境：-50~70摄氏度，相对湿度为5%~95%

三．引脚定义： (DB9公头/针型)RS-485端#1 485-#2 485+#5 GND(DB9母头/孔型)#2TD#3RD#5GND#1#4#6#7#8RS-232端RS232-RS485转换器

四．连接示意图：

RS232-485转换器 （DB9）12235RXDTXDGND485-485+解码器解码器解码器RS-232端RS-485端 （DB9） 主机串口 COM1或COM2

RS232与RS485的转换方法

核心提示：有三种方法可以使用。

1：简单的转换方式。

2：接收端缓冲存储器控制转换方式。

3：接收端缓冲存储器加RTS信号控制转换方式。

两线连接的RS485控制方式只能采用（2）或（3）方式。 不能用第1种方式。四线连接方式可以任意使用以上3种方式转换。

图1：简单转换方式：

图2：接收端缓冲存储器控制方式。

图2表示接收端缓冲存储器控制转换方式。其中（a）是接收缓冲存储器接收控制端。当PC机发送数据时，（a）控制端可以避免RS485产生数据冲突。

图3：接收端缓冲存储器加RTS信号控制转换方式。

图3表示接收端缓冲存储器加RTS信号控制转换方式。图中（b）是RTS控制端，当PC机接受数据时，RTS信号被机活因此PC机发送数据被延迟。

总之，通过（a）和（b）信号的控制，可以避免数据在发送和接受发生冲突。

一、RS-232、RS-422与RS-485的简单介绍

RS-232、RS-422与RS-485都是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的。RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。其传送距离最大约为15米，最高速率为20kb/s，并且RS-232是为点对点（即只用一对收、发设备）通讯而设计的。所以，RS232只适合于本地通讯使用。

RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到1200米（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。由于EIA提出的建议标准都是以RS作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。RS-232、RS-422与RS-485标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。

产品外形及端子信号定义：

RS485/422接线端子信号定义

信号名 说 明 针号 信号名 说 明

D+ RS485信号正 1 +5V 外接5V辅助电源，可不用

D- RS485信号负 2 RXD RS232信号接收

TXD+ RS422信号发送正 3 TXD RS232信号发送

TXD- RS422信号发送负 4 DTR 数据终端准备好，已与6短接

RXD+ RS422信号接收正 5 GND 信号地

RXD- RS422信号接收负 6 DSR 据设备准备好，已与4短接

SG 信号地 7 RTS 请求发送，已与8短接

FG 屏蔽地（机壳地） 8 CTS 允许发送，已与7短接

9 不用 不用

FS-485C与设备的RS232口的连接：

FS-485C可连接任何RS232串口，本产品的RS232插座是按标准的DTE接口定义的，连接标准DCE接口可用直通电缆连接，连接象电脑这样的DTE接口需做一条交叉电缆，如下图所示，随产品已配有该电缆。对于其它未按标准信号排列的RS232口，用户按照"发送连接收，接收连发送"的原则连接即可。

FS-485C可用于点到点通信和多点通信，除可连接多个其它RS485/422接口外，也可将多达128个RS232口组成RS485或RS422通信网络，其通信距离可达2公里，各节点的地址由设备的内部程序确定。如使用屏蔽双绞线，请将屏蔽层接到产品的"FG"端子上。

1、二线半双工RS485通信网络：将FS-485C转换器上的RS485和RS422选择开关K1拨到"485"，将网络的始端和终端的FS-485C上的终端电阻设置开关K2拨到"R"，网络上的其它FS-485C上的终端电阻设置开关K2拨到"OFF"。

2、四线全双工RS422通信网络

将FS-485C转换器上的RS485和RS422选择开关K1拨到"422"，将网络的始端和终端的FS-485C上的终端电阻设置开关K2拨到"R"，网络上的其它FS-485C上的终端电阻设置开关K2拨到"OFF"。

RS232与RS485串行接口转换电路及编程实现

RS232和RS485都是串行通信接口，但它们在信号电平、传输距离和通信方式等方面有所不同。RS232是一种单向通信的接口，常用于连接个人计算机和外部设备，如打印机、调制解调器等，信号电平为正负12V。而RS485是一种半双工通信的接口，常用于远距离和多点通信，信号电平为正负2-6V。

为了实现RS232与RS485之间的转换，我们需要使用特定的电路和编程实现。

电路设计：

1.信号电平转换：由于RS232和RS485的信号电平不同，所以我们需要使用电平转换电路将RS232的正负12V转换为RS485的正负2-6V。这可以通过使用MAX202芯片来实现。MAX202芯片是一个双向转换器，可以将RS232信号转换为RS485信号。

2.数据方向控制：RS485是一种半双工通信接口，需要通过数据方向控制线来实现发送和接收的切换。可以使用一个双四极开关（如74HC4053）来控制数据方向。其中A路和B路分别连接到RS485的A线和B线上，控制端连接到MCU的IO口。

3.电源供电：RS485通信线需要提供独立的5V供电，可以使用一个稳压芯片（如LM7805）来为RS485提供稳定的电源。

编程实现：

1.初始化串口：在MCU上初始化串口，设置波特率、数据位、停止位等参数。根据不同的MCU，具体的初始化方法会有所不同。 2.设置数据方向：根据发送或接收操作，通过控制IO口的电平来控制数据方向，将数据发送到RS485或从RS485接收数据。

3.发送数据：将要发送的数据写入串口缓冲区，并发送出去。

4.接收数据：通过轮询串口缓冲区检查是否有数据到达，若有数据则读取并进行相关处理。

总结：

通过以上电路设计和编程实现，我们可以实现RS232与RS485之间的串行接口转换。这样可以实现单向通信接口与远距离多点通信接口之间的互联。在实际应用中，我们需要根据具体的系统需求和MCU的特性进行具体的电路和编程设计。
