常见ic封装工艺简介

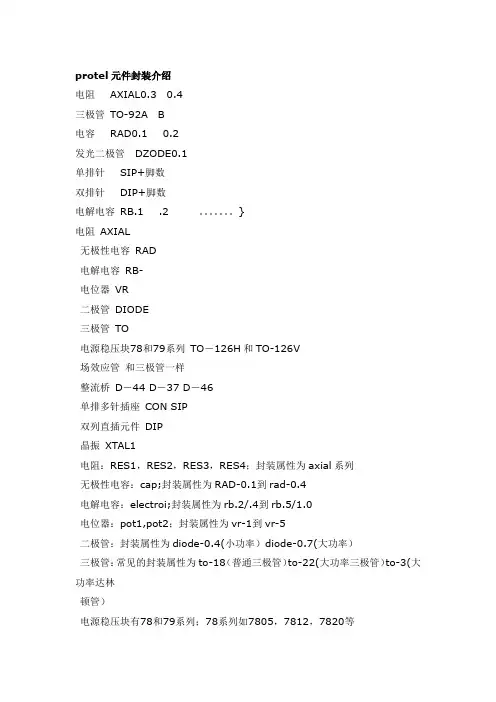

protel元件封装介绍

电阻 AXIAL0.3 0.4

三极管 TO-92A B

电容 RAD0.1 0.2

发光二极管 DZODE0.1

单排针 SIP+脚数

双排针 DIP+脚数

电解电容 RB.1 .2 。。。。。。。}

电阻 AXIAL

无极性电容 RAD

电解电容 RB-

电位器 VR

二极管 DIODE

三极管 TO

电源稳压块78和79系列 TO－126H和TO-126V

场效应管 和三极管一样

整流桥 D－44 D－37 D－46

单排多针插座 CON SIP

双列直插元件 DIP

晶振 XTAL1

电阻：RES1，RES2，RES3，RES4；封装属性为axial系列

无极性电容：cap;封装属性为RAD-0.1到rad-0.4

电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0

电位器：pot1,pot2；封装属性为vr-1到vr-5

二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）

三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林

顿管）

电源稳压块有78和79系列；78系列如7805，7812，7820等 79系列有7905，7912，7920等

常见的封装属性有to126h和to126v

整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）

电阻： AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4

瓷片电容：RAD0.1-RAD0.3。 其中0.1-0.3指电容大小，一般用RAD0.1

电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。一般<100uF用

RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6

封装，就是指把硅片上的电路管脚,用导线接引到外部接头处,以便与其它器件连接.封装形式是指安装半导体集成电路芯片用的外壳。它不仅起着安装、固定、密封、保护芯片及增强电热性能等方面的作用，而且还通过芯片上的接点用导线连接到封装外壳的引脚上，这些引脚又通过印刷电路板上的导线与其他器件相连接，从而实现内部芯片与外部电路的连接。因为芯片必须与外界隔离，以防止空气中的杂质对芯片电路的腐蚀而造成电气性能下降。另一方面，封装后的芯片也更便于安装和运输。由于封装技术的好坏还直接影响到芯片自身性能的发挥和与之连接的PCB(印制电路板)的设计和制造，因此它是至关重要的。

衡量一个芯片封装技术先进与否的重要指标是芯片面积与封装面积之比，这个比值越接近1越好。封装时主要考虑的因素：

1、 芯片面积与封装面积之比为提高封装效率，尽量接近1：1；

2、 引脚要尽量短以减少延迟，引脚间的距离尽量远，以保证互不干扰，提高性能；

3、 基于散热的要求，封装越薄越好。

封装大致经过了如下发展进程：

结构方面：TO－>DIP－>PLCC(plastic leaded chip carrier) 带引线的塑料芯片载体。表面贴装型封装之一－>QFP－>BGA －>CSP；

材料方面：金属、陶瓷－>陶瓷、塑料－>塑料；

引脚形状：长引线直插－>短引线或无引线贴装－>球状凸点；

装配方式：通孔插装－>表面组装

一、DIP双列直插式封装

DIP(DualIn－line Package)是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路(IC)均采用这种封装形式，其引脚数一般不超过100个。采用DIP封装的CPU芯片有两排引脚，需要插入到具有DIP结构的芯片插座上。当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。DIP封装的芯片在从芯片插座上插拔时应特别小心，以免损坏引脚。

DIP封装具有以下特点：

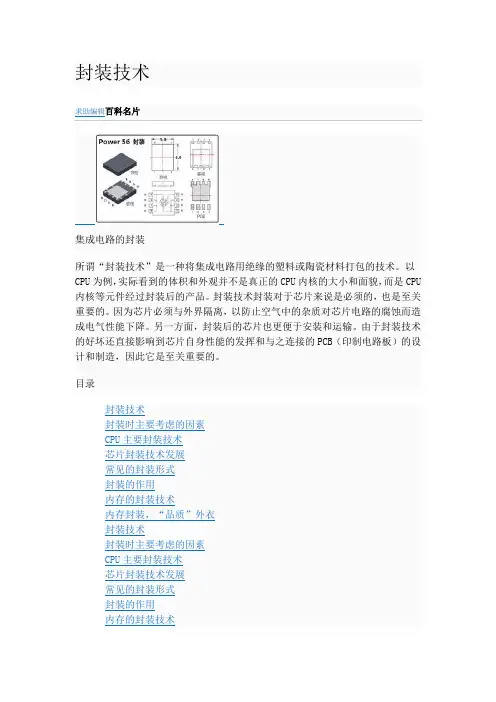

封装技术

求助编辑百科名片

集成电路的封装

所谓“封装技术”是一种将集成电路用绝缘的塑料或陶瓷材料打包的技术。以CPU为例，实际看到的体积和外观并不是真正的CPU内核的大小和面貌，而是CPU内核等元件经过封装后的产品。封装技术封装对于芯片来说是必须的，也是至关重要的。因为芯片必须与外界隔离，以防止空气中的杂质对芯片电路的腐蚀而造成电气性能下降。另一方面，封装后的芯片也更便于安装和运输。由于封装技术的好坏还直接影响到芯片自身性能的发挥和与之连接的PCB（印制电路板）的设计和制造，因此它是至关重要的。

目录

封装技术

封装时主要考虑的因素

CPU主要封装技术

芯片封装技术发展

常见的封装形式

封装的作用

内存的封装技术

内存封装，“品质”外衣

封装技术

封装时主要考虑的因素

CPU主要封装技术

芯片封装技术发展

常见的封装形式

封装的作用

内存的封装技术 内存封装，“品质”外衣

 3D封装技术

 LED封装技术

 半导体封装技术

 国内外比较

 微电子封装技术

展开

编辑本段封装技术

封装也可以说是指安装半导体集成电路芯片用的外壳，它不仅起着安放、固定、密封、保护芯片和增强导热性能的作用，而且还是沟通芯片内部世界与外部电路的桥梁——芯片上的接点用导线连接到封装外壳的引脚上，这些引脚又通过印刷电路板上的导线与其他器件建立连接。因此，对于很多集成电路产品而言，封装技术都是非常关键的一环。

封装技术

采用的CPU封装多是用绝缘的塑料或陶瓷材料包装起来，能起着密封和提高芯片电热性能的作用。由于现在处理器芯片的内频越来越高，功能越来越强，引脚数越来越多，封装的外形也不断在改变。

编辑本段封装时主要考虑的因素

1、芯片面积与封装面积之比为提高封装效率，尽量接近1：1

2、引脚要尽量短以减少延迟，引脚间的距离尽量远，以保证互不干扰，提高性能

3、基于散热的要求，封装越薄越好

IC封装工艺简介

集成电路（IC）封装工艺是制造IC的重要步骤之一，它关系到IC的稳定性、散热效果和外形尺寸等方面。通过不同的封装工艺，可以满足不同类型的IC器件的需求。

封装工艺分类

目前常见的IC封装工艺主要有以下几种类型：

1. 贴片封装：是将IC芯片直接粘贴在PCB基板上的封装方式，适用于小型、低功耗的IC器件。

2. 裸片封装：IC芯片和封装基板之间没有任何封装材料，可以获得更好的散热效果。

3. 塑封封装：将IC芯片封装在塑料基板内部，并封装成标准尺寸的芯片，适用于多种场合。

4. BGA封装：球栅阵列封装是一种高端封装技术，通过焊接球栅来连接芯片和PCB基板，适用于高频高性能的IC器件。

封装工艺流程

IC封装工艺包括以下几个主要步骤：

1. 芯片测试：在封装之前，需要对芯片进行测试，确保芯片的功能正常。

2. 粘贴：在贴片封装中，IC芯片会被粘贴到PCB基板上，需要精确的定位和固定。

3. 焊接：通过焊接技术将IC芯片和PCB基板连接起来，确保信号传输的可靠性。

4. 封装：将IC芯片包裹在封装材料中，形成最终的封装芯片。

5. 测试：封装完成后需要进行最终的测试，确保IC器件性能符合要求。

封装工艺发展趋势

随着技术的不断进步，IC封装工艺也在不断发展，主要体现在以下几个方面：

1. 多功能集成：随着对IC器件功能和性能需求的提高，封装工艺需要支持更多的功能集成，如封装中集成无源器件或传感器等。 2. 微型化：随着电子产品体积的不断缩小，IC封装工艺也在朝着微型化的方向发展，以满足小型化产品的需求。

3. 高性能封装：为了提高IC器件的性能和可靠性，封装工艺需要支持更高频率、更高功率的IC器件。

综上所述，IC封装工艺在集成电路制造中扮演着重要的角色，通过不断的创新和发展，可以满足各类IC器件的需求，推动整个电子产业的不断进步。
