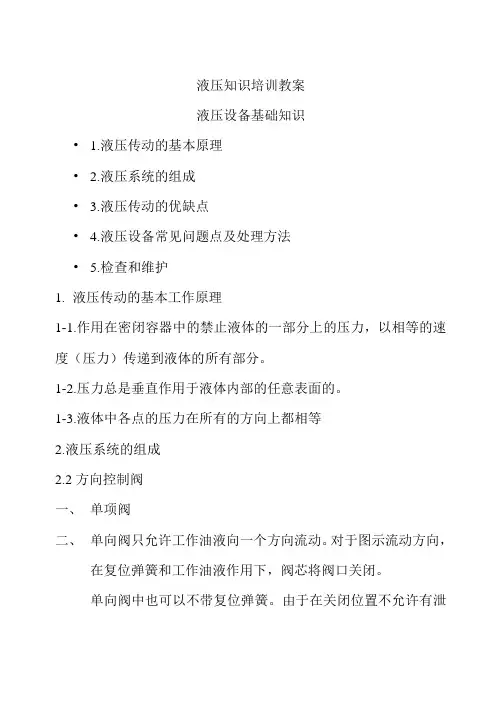

液压知识培训教案
液压设备基础知识
• 1.液压传动的基本原理
• 2.液压系统的组成
• 3.液压传动的优缺点
• 4.液压设备常见问题点及处理方法
• 5.检查和维护
1. 液压传动的基本工作原理
1-1.作用在密闭容器中的禁止液体的一部分上的压力，以相等的速度（压力）传递到液体的所有部分。
1-2.压力总是垂直作用于液体内部的任意表面的。
1-3.液体中各点的压力在所有的方向上都相等
2.液压系统的组成
2.2方向控制阀
一、 单项阀
二、 单向阀只允许工作油液向一个方向流动。对于图示流动方向，在复位弹簧和工作油液作用下，阀芯将阀口关闭。
单向阀中也可以不带复位弹簧。由于在关闭位置不允许有泄漏，所以，单向阀通常为开关阀式结构。
对于图2示流动方向，在工作油液作用下，单向阀开启
• 如果控制油口（X）有信号，则液控单向阀开启，油口B与油口A接通。 为了可靠开启液控单向阀，控制活塞有效面积必须大于阀口有效面积。液控单向阀也可用于双液控单向阀。
•
双液控单向阀
当进油口A_1有工作油液时，左边单向阀开启，从而与油口B_1接通，同时，控制活塞向右移动，也使油口B_2与进油口A_2接通，工作油液从油口B_2流向进油口A_2。
当进油口A_2有工作油液时，情况刚好相反
• 液控单向阀具有单向阀的功能，即液流可以正向导通，反向截止，同时在必要时又可将其逆止作用解除，使液流可以反向通过，这样就给液压系统带来很多方便。液控单向阀具有良好的单向密封性能，常用于执行元件需要长时间保压，锁紧的情况下，也可用于防止油缸停止时下滑以及速度换接等回路中。
方向控制阀
阀的种类：
3. 液压传动系统的优缺点
3-1.液压传动的优点： 1）可以无级调节速度
2）可以实现运转的距离控制
3）可以实现高压化，能以较小的体积获得较 大的输出力
4） 能够实现力、速度和方向等的自动控制
5）操作简单
• 3-2.液压传动的缺点：
1

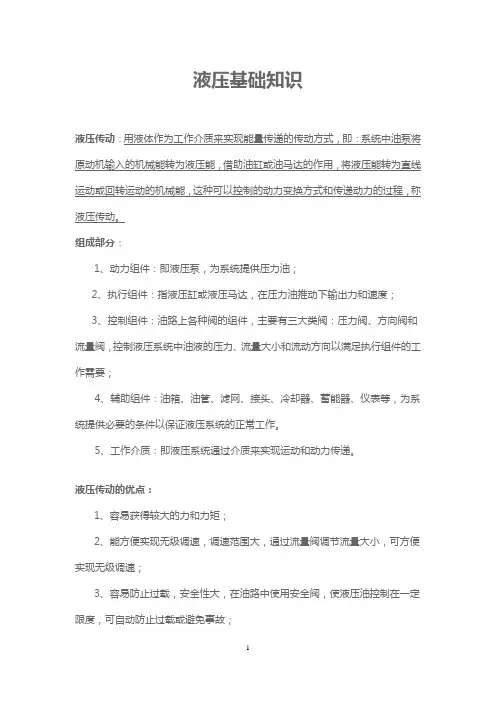

液压基础知识
液压传动：用液体作为工作介质来实现能量传递的传动方式，即：系统中油泵将原动机输入的机械能转为液压能，借助油缸或油马达的作用，将液压能转为直线运动或回转运动的机械能，这种可以控制的动力变换方式和传递动力的过程，称液压传动。
组成部分：
1、动力组件：即液压泵，为系统提供压力油；
2、执行组件：指液压缸或液压马达，在压力油推动下输出力和速度；
3、控制组件：油路上各种阀的组件，主要有三大类阀：压力阀、方向阀和流量阀，控制液压系统中油液的压力、流量大小和流动方向以满足执行组件的工作需要；
4、辅助组件：油箱、油管、滤网、接头、冷却器、蓄能器、仪表等，为系统提供必要的条件以保证液压系统的正常工作。
5、工作介质：即液压系统通过介质来实现运动和动力传递。
液压传动的优点：
1、容易获得较大的力和力矩；
2、能方便实现无级调速，调速范围大，通过流量阀调节流量大小，可方便实现无级调速；
3、容易防止过载，安全性大，在油路中使用安全阀，使液压油控制在一定限度，可自动防止过载或避免事故； 2
4、冲击和振动小，工作平稳，可频繁换向（油有压缩性）
5、结构紧凑，布置方便，可实现远程控制；
6、操作简单，易实现自动化，与电气控制联合使用容易实现复杂的自动工作循环，叫机电液一体化；
7、易实现标准化、系列化，液压油本身有润滑作用，组件寿命长。
液压传动的缺点：
1、液压传动的组件内部泄漏和可压缩流体使传动无法保证严格的传动比；
2、污染物、灰尘很容易侵入，对液压油的污染有很大影响；
3、温度变化对液压油的粘度有较大影响；
4、出现故障不易找出原因，一般采用排除法；
5、易出现漏油问题。
第1篇
一、前言
随着我国工业的快速发展，液压技术在各行各业中的应用越来越广泛。为了提高液压技术人员的专业素养和实际操作能力，我们组织了一次液压技术培训。本次培训历时一周，通过理论学习、实践操作和交流讨论等多种形式，使学员们对液压技术有了更深入的了解。以下是本次液压培训的总结。
二、培训内容
1. 液压基础知识
本次培训首先对液压基础知识进行了详细的讲解，包括液压系统的组成、液压元件的工作原理、液压油的基本性质等。通过讲解，使学员们对液压技术有了初步的认识。
2. 液压元件
接下来，我们对液压元件进行了详细的介绍，包括液压泵、液压马达、液压阀、液压缸等。通过实际操作，使学员们掌握了各类液压元件的结构、性能和选用方法。
3. 液压系统设计
在液压系统设计方面，我们讲解了液压系统设计的基本原则、设计步骤和注意事项。通过实际案例，使学员们了解了液压系统设计的方法和技巧。
4. 液压系统故障诊断与排除
液压系统在实际应用过程中，难免会出现故障。为此，我们讲解了液压系统故障诊断的基本方法、常见故障及排除技巧。通过实际操作，使学员们掌握了液压系统故障诊断与排除的技能。
5. 液压系统维护与保养
液压系统的维护与保养对于保证其正常运行至关重要。本次培训讲解了液压系统维护与保养的基本原则、方法及注意事项，使学员们了解了液压系统维护与保养的重要性。
三、培训方法 1. 理论讲解：邀请液压技术专家进行液压基础知识、液压元件、液压系统设计、故障诊断与排除等方面的讲解。
2. 实践操作：组织学员进行液压元件的实际操作，使学员们掌握液压元件的结构、性能和选用方法。
3. 案例分析：通过实际案例，使学员们了解液压系统设计、故障诊断与排除等方面的知识和技巧。
4. 交流讨论：组织学员进行互动交流，分享学习心得和经验，提高学员们的实际操作能力。
四、培训效果
1. 学员对液压技术有了更深入的了解，掌握了液压元件的结构、性能和选用方法。
液压培训计划及具体措施
一、培训计划
1. 培训对象：全公司员工
2. 培训内容：基础液压知识、液压系统原理及结构、液压元件性能及使用、液压系统维护与故障排除、液压系统优化及改进技术
3. 培训时间：为期一个月，每周安排两次培训课程，每次培训2小时，总计16小时
4. 培训方式：线下实体课程结合网上视频培训
5. 师资力量：聘请液压专家或工程师进行培训，同时邀请外部专业机构进行液压技术演示和实验操作
6. 培训场所：公司内部会议室和实验室
7. 培训费用：由公司承担
8. 液压培训课程设置：
- 第一周：基础液压知识及液压系统原理
- 第二周：液压元件性能及使用
- 第三周：液压系统维护与故障排除
- 第四周：液压系统优化及改进技术
二、具体措施
1.培训前的准备工作
在确定培训计划后，公司应提前安排好培训场所并预备好所需要的课程教材和实验器材。同时，还需要向员工发布培训通知，说明培训的目的、内容和时间，并向员工提供相应的学习资料。
2. 培训中的实施工作
在培训开始前，公司应委派专人负责培训的组织和协调工作，确保培训课程的顺利进行。针对不同的培训内容，公司可邀请专业液压技术师傅进行授课，或者组织员工前往液压技术研究机构进行实地学习和操作。培训期间，应注意对员工进行考核，认真记录培训的成效和员工的学习情况，并针对员工的学习情况进行针对性的引导和培训。
3. 培训后的跟踪和总结 培训结束后，公司应对员工的学习情况进行总结和分析，对培训课程的设计和实施进行总结和评估，并对员工提出相关建议。根据员工的学习情况和业务需求，公司应及时安排液压技术实践培训，并督促员工将所学到的知识和技能运用到实际工作中。
以上即是关于液压培训计划及具体措施的安排，希望通过此次培训，能够提高员工对液压技术的掌握程度，提高团队的整体技术水平，为公司的发展注入新的活力。
