桥式起重机导电滑线防护板应设置在哪些部位？有哪些安全要求？

在《起重机械安全规程》中规定： （1）桥式起重机司机室位于大车滑线端时，通向起重机的梯子和走台滑线间应设置防护板； （2）桥式起重机大车滑线端的端梁下，应设置防护板，以防吊具或钢丝绳与滑线意外接触。 （3）桥式起重机多层布置时，下层起重机的滑线应沿全长设设防护板。

（4）其它使用滑线的起重机，对易发生触电的部位应设防护装置。

ＩＳＳＮ　１６７１—２９００　ＣＮ　４３—１３４７／ＴＤ　采矿技术第６卷第３期　Ｍｉｎｉｎｇ　Ｔｅｃｈｎｏｌｏｇｙ，Ｖｏ１．６，Ｎｏ．３　２００６年９月　Ｓｅｐ．２００６　

起重机角钢滑线存在问题的分析及改进　

刘金涛　

（开滦唐山矿业分公司，　河北唐山市０６３０００）　

摘　要：起重机角钢滑线使用中容易出现电压降过大和积尘、冰霜而造成接触不良现象，　导致断电和电流过大，通过采取确定滑线规格和引入点减少电压降、选择角钢滑线安装方　

式和增加集电器等措施，达到既解决存在问题，又满足使用要求的目的。　

关键词：起重机；角钢滑线；集电器　

起重机属移动机械，被广泛应用在工矿企业等　

有起重要求的场所。　

为不间断地给起重机及起重小车供电，电源供　

电装置和小车供电装置必不可少。常用的供电方式　

有滑线供电和电缆供电两大类，其中滑线类又分软　

滑线、硬滑线和电车线３种。角钢滑线是硬滑线中　

的一种，具有货源易解决、几乎不需重复投资和使用　

维护率低等很多优势，是通用桥式和门式起重机最　普遍采用的供电装置。由于对起重机角钢滑线使用　

和认识存在的不足，及设计当中的考虑不充分，很容　

易出现问题。　

ｌ　易出现的问题　

（１）滑线电压降过大。按设计规范规定：由供　

电端至电动机接线端子之间的电压降稳定条件下应　

不大于８％；当其中一个机构电动机起动，其他机构　

稳定运行条件下，总电压降应不大于１０％。考虑起　

重机内部存在的电压损失约有１％一３％，所以电源　滑线上的电压损失允许６％一９％。超出此要求极　

容易出现工作电流严重超过允许值现象，造成电动　

机、供电线路、开关、接触器等超负荷而烧毁。所以　

在确定角钢滑线的规格（即截面积）时不仅要遵循　

载流量原则，更主要的是要考虑允许的电压降，这是　

确定钢质滑线截面积的主要因素。　

（２）滑线上积尘积冰霜影响供电。起重机械常　在露天工作，角钢滑线不可避免要受到尘土、冰雪的　

影响，如果设计不当极易造成接触不良，甚至引起缺　

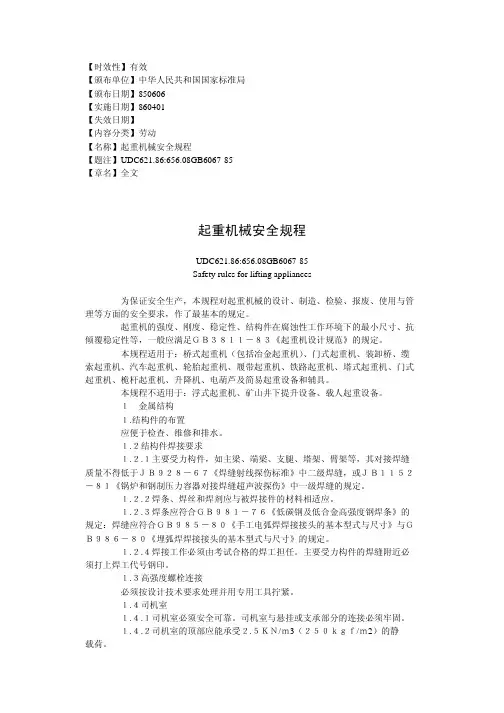

【时效性】有效

【颁布单位】中华人民共和国国家标准局

【颁布日期】850606

【实施日期】860401

【失效日期】

【内容分类】劳动

【名称】起重机械安全规程

【题注】UDC621.86:656.08GB6067-85

【章名】全文

起重机械安全规程

UDC621.86:656.08GB6067-85

Safety rules for lifting appliances

为保证安全生产，本规程对起重机械的设计、制造、检验、报废、使用与管

理等方面的安全要求，作了最基本的规定。

起重机的强度、刚度、稳定性、结构件在腐蚀性工作环境下的最小尺寸、抗

倾覆稳定性等，一般应满足ＧＢ３８１１－８３《起重机设计规范》的规定。

本规程适用于：桥式起重机（包括冶金起重机）、门式起重机、装卸桥、缆

索起重机、汽车起重机、轮胎起重机、履带起重机、铁路起重机、塔式起重机、门式

起重机、桅杆起重机、升降机、电葫芦及简易起重设备和辅具。

本规程不适用于：浮式起重机、矿山井下提升设备、载人起重设备。

１ 金属结构

１.结构件的布置

应便于检查、维修和排水。

１.２结构件焊接要求

１.２.１主要受力构件，如主梁、端梁、支腿、塔架、臂架等，其对接焊缝

质量不得低于ＪＢ９２８－６７《焊缝射线探伤标准》中二级焊缝，或ＪＢ１１５２

－８１《锅炉和钢制压力容器对接焊缝超声波探伤》中一级焊缝的规定。

１.２.２焊条、焊丝和焊剂应与被焊接件的材料相适应。

１.２.３焊条应符合ＧＢ９８１－７６《低碳钢及低合金高强度钢焊条》的

规定：焊缝应符合ＧＢ９８５－８０《手工电弧焊焊接接头的基本型式与尺寸》与Ｇ

Ｂ９８６－８０《埋弧焊焊接接头的基本型式与尺寸》的规定。

１.２.４焊接工作必须由考试合格的焊工担任。主要受力构件的焊缝附近必

须打上焊工代号钢印。

１.３高强度螺栓连接

必须按设计技术要求处理并用专用工具拧紧。

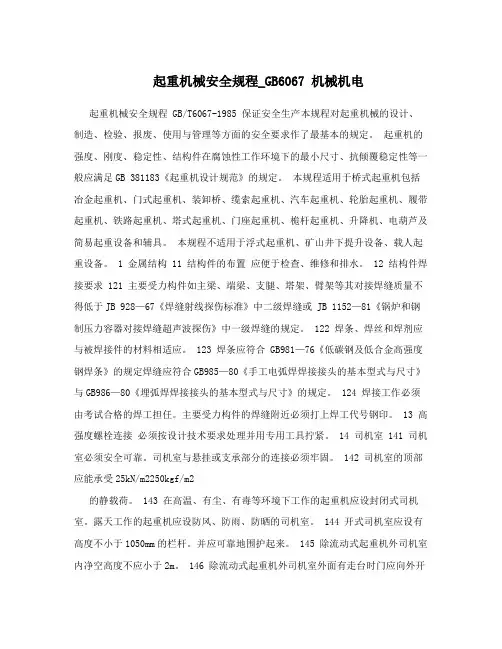

起重机械安全规程_GB6067 机械机电

起重机械安全规程 GB/T6067-1985 保证安全生产本规程对起重机械的设计、制造、检验、报废、使用与管理等方面的安全要求作了最基本的规定。 起重机的强度、刚度、稳定性、结构件在腐蚀性工作环境下的最小尺寸、抗倾覆稳定性等一般应满足GB 381183《起重机设计规范》的规定。 本规程适用于桥式起重机包括冶金起重机、门式起重机、装卸桥、缆索起重机、汽车起重机、轮胎起重机、履带起重机、铁路起重机、塔式起重机、门座起重机、桅杆起重机、升降机、电葫芦及简易起重设备和辅具。 本规程不适用于浮式起重机、矿山井下提升设备、载人起重设备。 1 金属结构 11 结构件的布置 应便于检查、维修和排水。 12 结构件焊接要求 121 主要受力构件如主梁、端梁、支腿、塔架、臂架等其对接焊缝质量不得低于JB 928—67《焊缝射线探伤标准》中二级焊缝或 JB 1152—81《锅炉和钢制压力容器对接焊缝超声波探伤》中一级焊缝的规定。 122 焊条、焊丝和焊剂应与被焊接件的材料相适应。 123 焊条应符合 GB981—76《低碳钢及低合金高强度钢焊条》的规定焊缝应符合GB985—80《手工电弧焊焊接接头的基本型式与尺寸》与GB986—80《埋弧焊焊接接头的基本型式与尺寸》的规定。 124 焊接工作必须由考试合格的焊工担任。主要受力构件的焊缝附近必须打上焊工代号钢印。 13 高强度螺栓连接 必须按设计技术要求处理并用专用工具拧紧。 14 司机室 141 司机室必须安全可靠。司机室与悬挂或支承部分的连接必须牢固。 142 司机室的顶部应能承受25kN/m2250kgf/m2

的静载荷。 143 在高温、有尘、有毒等环境下工作的起重机应设封闭式司机室。露天工作的起重机应设防风、防雨、防晒的司机室。 144 开式司机室应设有高度不小于1050mm的栏杆。并应可靠地围护起来。 145 除流动式起重机外司机室内净空高度不应小于2m。 146 除流动式起重机外司机室外面有走台时门应向外开司机室外面没有走台时门应向里开。司机室外有无走台都可采用滑动式拉门。 司机室底面与下方地面、通道、走台等距离超过2m时一般应设置走台。 147 除流动式起重机和司机室底部无碰人危险的起重机外与起重机一起移动的司机室其底面距下方地面、通道、走台等净空高度不应小于2m。 148 桥式起重机司机室一般应设在无导电裸滑线的一侧。 149 司机室的构造与布置应使司机对工作范围具有良好的视野并便于操作和维修。 司机室应保证在事故状态下司机能安全地撤出或避免事故对司机的危害。 1410 司机室窗子的布置应使所有的窗玻璃都能安全地擦净。
