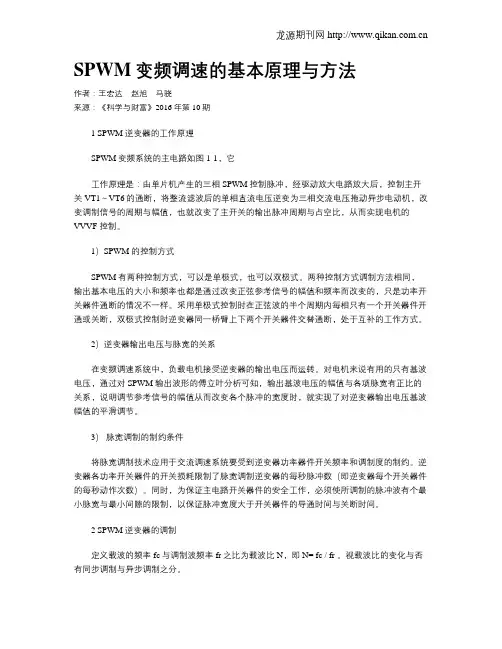

SPWM变频调速的基本原理与方法

作者：王宏达 赵旭 马骁

来源：《科学与财富》2016年第10期

1 SPWM 逆变器的工作原理

SPWM变频系统的主电路如图1-1，它

工作原理是：由单片机产生的三相SPWM控制脉冲，经驱动放大电路放大后，控制主开关 VT1～VT6的通断，将整流滤波后的单相直流电压逆变为三相交流电压拖动异步电动机，改变调制信号的周期与幅值，也就改变了主开关的输出脉冲周期与占空比，从而实现电机的

VVVF 控制。

1）SPWM 的控制方式

SPWM有两种控制方式，可以是单极式，也可以双极式。两种控制方式调制方法相同，输出基本电压的大小和频率也都是通过改变正弦参考信号的幅值和频率而改变的，只是功率开关器件通断的情况不一样。采用单极式控制时在正弦波的半个周期内每相只有一个开关器件开通或关断，双极式控制时逆变器同一桥臂上下两个开关器件交替通断，处于互补的工作方式。

2）逆变器输出电压与脉宽的关系

在变频调速系统中，负载电机接受逆变器的输出电压而运转。对电机来说有用的只有基波电压，通过对 SPWM 输出波形的傅立叶分析可知，输出基波电压的幅值与各项脉宽有正比的关系，说明调节参考信号的幅值从而改变各个脉冲的宽度时，就实现了对逆变器输出电压基波幅值的平滑调节。

3） 脉宽调制的制约条件

将脉宽调制技术应用于交流调速系统要受到逆变器功率器件开关频率和调制度的制约。逆变器各功率开关器件的开关损耗限制了脉宽调制逆变器的每秒脉冲数（即逆变器每个开关器件的每秒动作次数）。同时，为保证主电路开关器件的安全工作，必须使所调制的脉冲波有个最小脉宽与最小间隙的限制，以保证脉冲宽度大于开关器件的导通时间与关断时间。

2 SPWM 逆变器的调制
