spwm原理

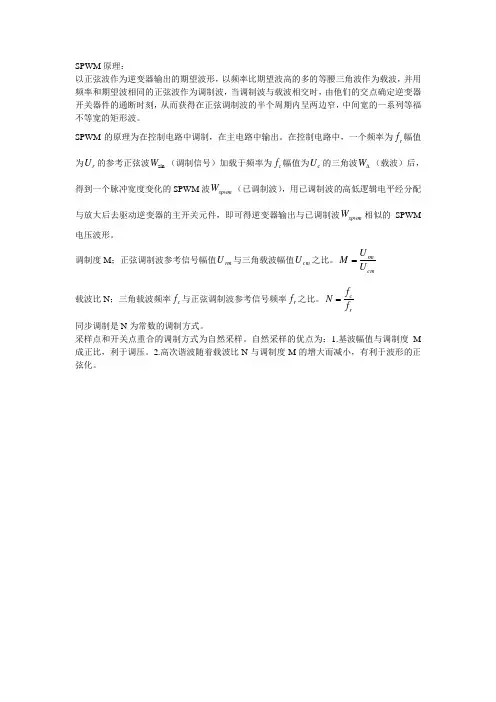

SPWM原理：

以正弦波作为逆变器输出的期望波形，以频率比期望波高的多的等腰三角波作为载波，并用

频率和期望波相同的正弦波作为调制波，当调制波与载波相交时，由他们的交点确定逆变器

开关器件的通断时刻，从而获得在正弦调制波的半个周期内呈两边窄，中间宽的一系列等福

不等宽的矩形波。

SPWM的原理为在控制电路中调制，在主电路中输出。在控制电路中，一个频率为

rf幅值

为

rU的参考正弦波

sinW（调制信号）加载于频率为

cf幅值为

cU的三角波

W（载波）后，

得到一个脉冲宽度变化的SPWM波

spwmW（已调制波），用已调制波的高低逻辑电平经分配

与放大后去驱动逆变器的主开关元件，即可得逆变器输出与已调制波

spwmW相似的SPWM

电压波形。

调制度M；正弦调制波参考信号幅值

rmU与三角载波幅值

cmU之比。

cmrm

UU

M

载波比N；三角载波频率

cf与正弦调制波参考信号频率

rf之比。

rc

ff

N

同步调制是N为常数的调制方式。

采样点和开关点重合的调制方式为自然采样。自然采样的优点为：1.基波幅值与调制度M

成正比，利于调压。2.高次谐波随着载波比N与调制度M的增大而减小，有利于波形的正

弦化。

spwm工作原理

SPWM（正弦波脉宽调制）是一种常见的电力电子技术，可用于将直流电源转换为交流电源。其工作原理是通过改变脉冲宽度来模拟产生一个高频的正弦波信号。

SPWM的原理基于三角波和参考信号之间的比较。首先，通过一个三角波发生器产生一个连续的三角形波形，并设定一个参考正弦波信号。这个正弦波信号的频率和幅值是由外部的反馈信号或控制参数决定的。

然后，将三角波和参考信号输入到一个比较器中进行比较。比较器会将比较结果转化为一个相应的脉冲信号。如果参考信号的幅值大于三角波的幅值，那么脉冲的宽度就更长。反之，如果参考信号的幅值小于三角波的幅值，脉冲的宽度就变窄。这样，通过不断改变脉冲宽度，就可以模拟生成一个高频的正弦波信号。

最后，通过电路中的滤波器将脉冲信号转换为平滑的交流信号。滤波器可以去除脉冲信号中的高频成分，使输出信号更接近于所需的正弦波形。

通过不断调节参考信号或控制参数，可以改变输出信号的频率和幅值，实现对输出信号的调节。

总的来说，SPWM的工作原理是通过比较三角波和参考信号，根据比较结果来调节脉冲宽度，从而模拟产生一个高频的正弦波信号。这种技术在以太阳能逆变器、无线通信和电机控制等领域中得到广泛应用。

SPWM的基本原理及应用

1. 什么是SPWM

SPWM（Sinusoidal Pulse Width Modulation）是一种广泛应用于电力电子系统中的调制技术。它的基本原理是通过改变脉冲的宽度来控制电平的占空比，从而实现模拟信号的传输和处理。

2. SPWM的基本原理

SPWM的基本原理是将模拟信号转化为脉冲信号，并通过改变脉冲的宽度来控制输出电平的大小。其过程可简要描述如下：

• 将模拟信号与参考信号进行比较，得到比较值；

• 根据比较值生成目标脉冲宽度；

• 根据目标脉冲宽度生成脉冲信号；

• 将脉冲信号经过滤波器处理，得到SPWM波形；

• 将SPWM波形用于控制电力电子系统中的各种元件。

3. SPWM的应用

SPWM在电力电子系统中有广泛的应用，主要体现在以下几个方面：

3.1 变频调速

SPWM可用于交流电机的调速控制。通过改变SPWM信号的占空比，可以调节交流电机的转速。这种调速方式可以实现平稳的启动和较宽的速度调节范围，被广泛应用于工业生产中。

3.2 逆变变换

SPWM可以将直流电能转换为交流电能。通过对输入电压进行SPWM控制，可以实现直流电源向交流电源的转换。这在太阳能光伏系统和风能发电系统中得到了广泛应用。

3.3 无线通信

SPWM可以用于调制和解调无线通信信号。通过控制SPWM信号的频率和幅度，可以实现数据的传输和接收。这在无线通信领域中被广泛应用，如蓝牙、Wi-Fi等。 3.4 其他应用领域

除了上述应用之外，SPWM还可以用于灯光控制、UPS系统、电力质量调节等方面。它能够实现高效能的能量转换和精确的信号调节，广泛应用于各种电力电子设备中。

4. 结语

SPWM作为一种重要的调制技术，具有广泛的应用前景。通过对模拟信号的转换和脉冲宽度的调节，它能够实现多种电力电子系统的控制和调节。在未来的发展中，SPWM将会进一步完善和应用于更多领域，推动电力电子技术的发展。

spwm原理

SPWM（Sinusoidal Pulse Width Modulation）是一种调制技术，用于将直流电压转换成交流电压。它通过改变一个周期内脉冲的宽度，以在不同的时间点上施加不同的电压，并最终形成一个近似正弦波的输出。

SPWM的原理是通过将一个完整的周期分成很多短时间段，并在每个时间段内施加一定的电压。这些时间段可以被视为不同的采样点，通过改变每个时间段内脉冲的宽度来改变电压的幅值。为了生成一个近似正弦波形的输出，这些脉冲的宽度需要按照正弦函数的规律变化。

SPWM的关键在于如何确定每个时间段内脉冲的宽度。一种常见的方法是使用三角波载波信号和参考信号进行比较，以得到需要施加的电压值。三角波载波信号的频率通常比参考信号的频率高，因此每个周期内会产生多个脉冲。通过比较三角波载波信号与参考信号的大小，确定脉冲的宽度。如果参考信号的幅值大于三角波的幅值，则脉冲宽度增加，反之则减小。

通过不断调整每个时间段内脉冲的宽度，就可以在输出端生成一个接近正弦波形的电压信号。这种调制技术被广泛应用于交流电压变换、电机控制等领域，能够提供高效、稳定的电压输出。

总结一下，SPWM利用调整脉冲的宽度来改变电压幅值，通过比较三角波载波信号和参考信号来确定脉冲宽度的变化，从而生成一个近似正弦波形的输出电压。这种调制技术在电压变换和电机控制等领域有着广泛的应用。
