中央空调培训资料

柳州卷烟厂异地搬迁工程培训资料

制冷空调专业

柳州卷烟厂技改办

熊斌

2003年4月16日

一、项目总概况。

柳州卷烟厂易地改造工程制冷空调项目主要包括以下四个部分：

1、制冷系统。

2、通风系统。

3、空调系统。

4、消防排烟系统。

以下先从设计参数开始，分别介绍上述四个系统。

二、设计参数 易地改造工程联合工房各车间（仓库、房间）设计参数根据（卷烟厂设计规范）和工艺专业提出的要求设定的，其中包括：

1、制丝车间室内温度夏季：不大于30°C；冬季：23°C

相对湿度夏季：60﹪；冬季：60﹪

2、储叶房室内温度夏季：37±2°C；冬季：37±2°C

相对湿度夏季：75±5﹪；冬季：75±5﹪；

3、储丝房室内温度夏季：24±2°C;冬季：24±2°C;

相对湿度夏季：60±5﹪；冬季：60±5﹪；

4、掺兑区室内温度夏季：24±2°C;冬季：24±2°C;

相对湿度夏季：60±5﹪；冬季：60±5﹪；

5、卷接包车间室内温度夏季：24±2°C；冬季：24±2°C

相对湿度夏季：60±5﹪；冬季：60±5﹪；

6、辅料平衡室室内温度夏季：24±2°C；冬季：24±2°C

相对湿度夏季：60±5﹪；冬季：60±5﹪；

7、车间办公室室内温度夏季：不大于27°C冬季：不低于16°C

8、辅料平衡库室内温度：夏季：24±2°C;冬季：24±2°C

相对湿度夏季：60±5﹪；冬季：60±5﹪；

9、辅料出库与室内温度：夏季：24±2°C;冬季：24±2°C

成品入库 相对湿度夏季：60±5﹪；冬季：60±5﹪； 10、成品库室内温度：夏季：≦28°C;冬季：≦28°C;

相对湿度夏季：55±5﹪；冬季：55±5﹪；

11、成品周转库相对湿度≦70﹪

三、制冷系统

制冷系统主要安装在综合站房制冷站中，制冷站是易地改造工程生产车间空调集中制冷（提供冷水）的站房。

1、制冷站设计制冷量为8730kw（即750万大卡/小时），并预留了2910kw的发展余地。

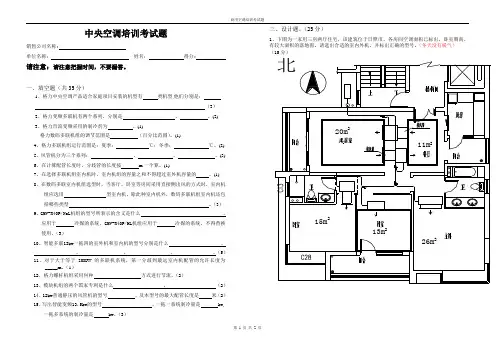

商用空调培训考试题

第 1 页 共 2 页 中央空调培训考试题

销售公司名称:

单位名称： 姓名： 得分:

请注意：请注意把握时间，不要漏答。

一、填空题（共35分）

1、格力中央空调产品适合家庭项目安装的机型有 类机型,他们分别是：

（3）

2、格力变频多联机有两个系列，分别是 、 。(2)

3、格力直流变频采用的制冷剂为 。(1)

格力数码多联机组的调节范围是 （百分比范围）。(1)

4、格力多联机组运行范围是：夏季： ℃；冬季： ℃。(2)

5、风管机分为三个系列： 、 、 。(3)

6、在计算配管长度时，分歧管的长度按 m一个算。(1)

7、在选择多联机组室内机时，室内机组的容量之和不得超过室外机容量的 。(1)

8、在数码多联室内机组选型时，当客厅、卧室等房间采用直接侧出风的方式时，室内机组应选用 型室内机。除此种室内机外，数码多联机组室内机还包括哪些类型 。（3）

中央空调相关知识学习

1. 空调基本原理学习

制冷原理图：

压缩机将气态的氟利昂压缩为高温高压的气态氟利昂，然后送到冷凝器（室外机）散热后成为常温高压的液态氟利昂，所以室外机吹出来的是热风。 液态的氟利昂经节流装置（毛细管，膨胀阀），进入蒸发器（室内机），空间突然增大，压力减小，液态的氟利昂就会汽化，变成气态低温的氟利昂，从而吸收大量的热量，蒸发器就会变冷，室内机的风扇将室内的空气从蒸发器中吹过，所以室内机吹出来的就是冷风；空气中的水蒸汽遇到冷的蒸发器后就会凝结成水滴，顺着水管流出去，这就是空调会出冷凝水的原因。然后气态的氟利昂回到压缩机继续压缩，继续循环。

制热时是需要一个四通阀的东西，使冷媒在冷凝器与蒸发器中的循环正好相反。

常用制冷剂：R22,R410A，R134A,在市场上碰到对手的方案等等信息类东西，由于制冷剂的不同，价格的差异更不一样，举例

空调常用单位换算

10000Kcal/h=11.63kw/h 1冷吨=3.516kw

1HP=2.5-3kw

举例：风管机56, 71 ,120, 140

中央空调的分类

根据冷媒冷却的不同，分为风冷式机组和水冷式机组。

风冷式机组里，根据输送介质的不同，分为氟机组和水机组，其中以多联机，风管机，壁挂机等为代表的氟机，水机组以风冷热泵机组（模块机，热水机，空气源等机组）为代表。

模块机组的优点：

1、 节能--模块化解决了部分负荷下效率降低的难题

2、 可靠--模块化赋予每个模块单元无可比拟的独立性

3、安装便利--模块化让搬运工作化整为零；

4、 扩容灵活--模块化随意扩容性令用户没了后顾之忧

缺点：运行费用高（耗电量高），低温环境容易衰减，制热效果不足。

1.维护成本较低

2.安装较简单、灵活。相比水系统的水管，装铜管容易很多，而且末端形式多，一个多联机系列的产品基本上可以满足各种室内天花造型

空调参数：

匹数 制冷量 适用面积

0.8P 2200W 7m²-11m²

0.9P 2300W 7m²-11m²

1P 2500W 8m²-13m²

1.25P 3200W 10m²-17m²

1.5P 3500W 10m²-19m²

2P（挂机）、（柜机）、（天花机） 5000W 18m²-28m²

2.5P（挂机）、（柜机）、（天花机） 6100W 20m²-35m²

3P（挂机）、（柜机）、（天花机） 7100W 28m²-40m²

5P（柜机）、（天花机） 12000W 40m²-68m²

上述机型请注意以下要点：1、噪音 2、耗电 3、制冷速度 4、使用寿命 5、使用方便，考虑周全。

压缩机吸入低温低压的制冷剂气体，经压缩后逐渐变成高温高压的制冷剂气体，经

冷凝散热后逐渐转换成低温高压的制冷剂液体，经过节流阀节流降压后，进入蒸发器，在蒸发器内吸热制冷逐渐变为低温低压制冷剂气体，不断循环，达到制冷的目的。

大金中央空调系列产品

1,、分体机（FTXP、FTXS、FTXG、FTXH为大金分体壁挂机系列）

型号 匹数 制冷量 适用面积 遥控类别 备注

25 1 2500W 8m²-13m² 无线遥控 冷暖全直流变频，环保冷媒（R410A）。高低落差10m,管道最长15m.

32 1.3 3200W 12m²-18m² 无线遥控 冷暖全直流变频，环保冷媒（R410A）。高低落差10m,管道最长20m.

35 1.5 3500W 12m²-21m² 无线遥控 冷暖全直流变频，环保冷媒（R410A）。高低落差10m,管道最长20m.

46 1.8 4600W 12m²-25m² 无线遥控 冷暖全直流变频，环保冷媒（R410A）。高低落差10m,管道最长25m.

50 2 5000W 18m²-30m² 无线遥控 冷暖全直流变频，环保冷媒（R410A）。高低落差10m,管道最长25m.
